Sind meine Kabel symmetrisch?
SYMMETRISCH
UNSYMMETRISCH

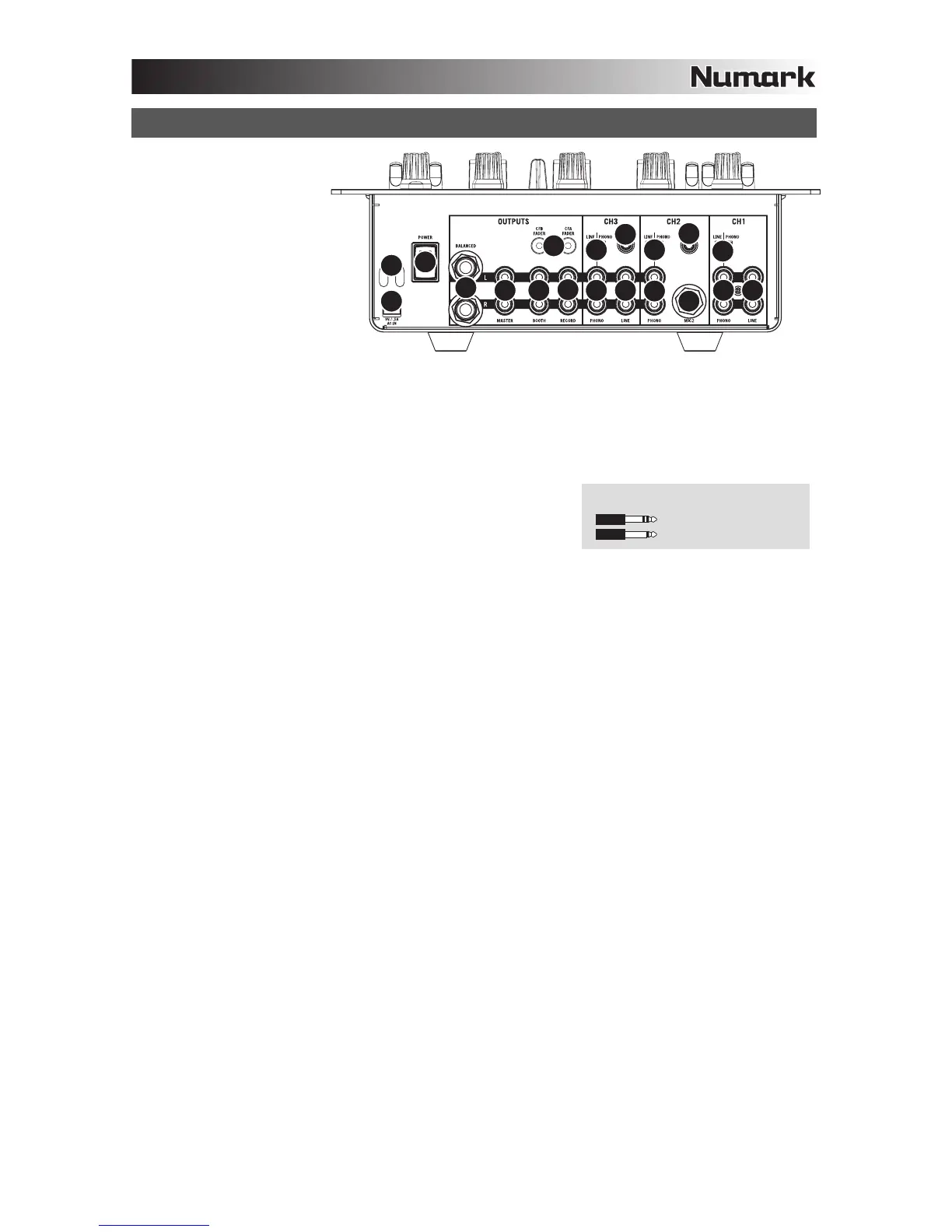

ÜBERSICHT ÜBER DIE RÜCKSEITE
1. AC IN – Verwenden Sie
das beiliegende Netzteil,
um den Mixer mit einer
Steckdose zu
verbinden. Verbinden
Sie, während das Gerät
ausgeschaltet ist, das
Netzteil zuerst mit dem
Mixer und stellen Sie
erst dann die
Verbindung zur
Steckdose her.
Hinweis: Dieser Mixer funktioniert ausschließlich mit dem mitgelieferten Netzteil (9V-1.5A AC). Die
Verwendung eines falschen Netzteils führt zu Beschädigungen am Gerät.
2. POWER ADAPTER KABELHALTER – Um versehentliches Abziehen des Netzteilkabels zu verhindern,
können Sie es an diesen Clip sichern.
3. POWER SCHALTER – Mit diesem Schalter können Sie den Mixer einschalten, nachdem alle
Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie
den Mixer vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den Mixer ausschalten.
4. MASTER AUSGANG (SYMMETRISCH) – Verbinden Sie diese
symmetrischen 6,3 mm Klinkenausgänge mit einem PA System
oder Ihren Lautsprechern. Die Lautstärke dieses Ausgangs wird
mit dem Master Regler eingestellt.
Tipp: Wir empfehlen Ihnen, möglichst immer diese symmetrischen Ausgänge für Ihr Master Audiosignal zu
verwenden. Symmetrische Ausgänge eignen sich besser für lange Kabelstrecken und sind unempfindlicher
gegen Rauschen und Einstreuungen.
5. MASTER AUSGANG (RCA) Verbinden Sie diesen Ausgang mit einem PA System, Aktivmonitoren oder einer
HiFi Anlage. Die Lautstärke dieses Ausgangs wird mit dem MASTER Regler auf der Mixer Vorderseite
geregelt.
6. BOOTH AUSGANG (RCA) – Schließen Sie diesen Ausgang an ein Monitor System, z.B. ein Bodenmonitor
oder ein Abhörsystem, an. Die Lautstärke dieses Ausgangs regeln Sie mit dem Booth Regler auf der Oberseite
des Mixers.
7. RECORD AUSGANG (RCA) – Verwenden Sie ein normales RCA Kabel, um diesen Record Ausgang mit
einem Aufnahmegerät, wie einem CD Brenner oder einem Tape Deck zu verbinden. Die Lautstärke dieses
Ausgangs wird durch die Pre-Master Pegel bestimmt.
8. LINE | PHONO EINGÄNGE (RCA) – Schließen Sie an diese Eingänge Ihre Audioquellen an. An diese
Eingänge können Sie Geräte mit Linepegel und Phonopegel anschließen. Beachten Sie dazu Punkt 9.
9. LINE | PHONO SCHALTER – Abhängig davon, welches Gerät Sie an die Line | Phono Eingänge (#8)
angeschlossen haben, müssen Sie diesen Schalter in die richtige Position setzen. Falls Sie Turntables mit
Phonopegel anschließen, bringen Sie diesen Schalter in die „Phono” Position, um das Phono Signal zusätzlich
zu verstärken, Bei der Verwendung eines Gerätes mit Linepegel, wie einem CD Player, wählen Sie die „Line”
Position.
10. GROUNDING TERMINAL – Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel müssen
Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen
hören, sind Ihre Turntables möglicherweise nicht geerdet.
Hinweis: Bei einigen Turntables ist die Masseverbindung in die Chinch (RCA) Verbindung integriert – bei
diesen Geräten benötigen Sie dann keine zusätzliche Masseverbindung.
11. LINE EINGÄNGE – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder Audio
Interfaces, an.
12. MIC 2 EINGANG – An diesen Eingang können Sie mit einem 6,3mm Klinkenkabel ein Mikrofon in den Kanal 2
einspeisen. Zur Verwendung des MIC2 Anschlusses müssen Sie auf den der Frontplatte des Mixers
befindlichen INPUT SELECTOR SCHALTER des 2. Kanals auf MIC stellen.
13. FADER START – Falls Sie den Faderstart des Mixers zum automatischen Start und Cue der Musik externer
Geräte durch den Crossfader des Mixers verwenden möchten, schließen Sie diese Ausgänge an Ihr Faderstart
kompatibles Gerät an. Dazu benötigen Sie normale 3,5 mm Stereoklinkenkabel.
1
2
3
4
5 6
7
8
8
8
10
9 9
9
10
11 11
12
13
