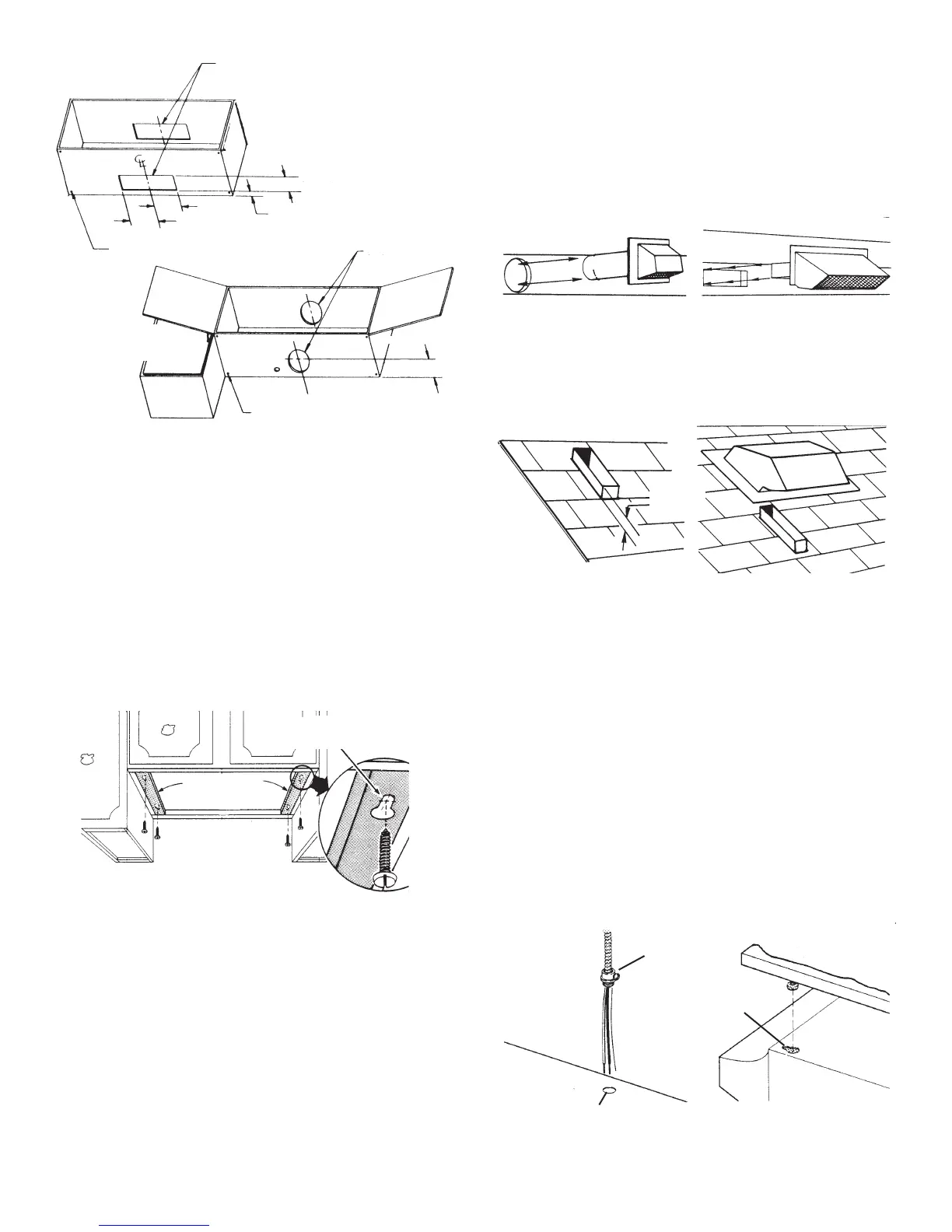

7
MUESCAS EN EL MUEBLE
VENTIACION
RECTANGULAR
DE 3¼" x 10"
(8.26 x 25.4 cm)
MUESCAS EN
EL MUEBLE
mueble.
ADVERTENCIA: CUANDO CORTE O TALADRE LA PARED O EL
MUEBLE TENGA CUIDADO DE NO CORTAR LOS ALAMBRES
ELECTRICOS INSTALADOS.
3. Taladre el agujero para el alambrado eléctrico en la pared o el
fondo del mueble.
4. Taladre cuatro agujeros pilotos en las esquinas de agujero del
ducto marcado y haga el corte con una sierra sable o de calar
5. Sostenga la campana contra el fondo del mueble y trace las
aberturas de ojo en el fondo del mueble o en las tiras de rel-
leno.
6. Atornille los cuatro tornillos que se proveen para montar la
aberturas de ojo marcadas debajo del mueble. Deje que los
encajar bien en su lugar.
instalaCion dE los dUCtos
ESTAS INSTRUCCIONES SON SOLAMENTE PARA CAMPANAS
CON VENTILACION. PARA CAMPANAS SIN VENTILACION OMITA
ESTA SECCION Y VAYA A "INSTALACION DE LA CAMPANA DE
COCINA".
COMIENCE AFUERA E INSTALE EL DUCTO HACIA LA CAM-
PANA.
PARA OBTENER EL MEJOR RENDIMIENTO DE LA CAMPANA
EMPLEE EL DUCTO MAS CORTO POSIBLE Y UN NUMERO MINIMO
DE CODOS.
NUNCA VENTEE UNA CAMPANA DE COCINA EN EL ATICO O
DESVAN PORQUE LA ACUMULACION DE GRASA CREARA EL
PELIGRO DE INCENDIO.
EMPLEE UNICAMENTE DUCTOS DE ACERO (NO DE PLASTICO).
ASEGUE BIEN EL ENSAMBLAJE PARA QUE EN CASO DE PRO-
DUCIRSE INCENDIO DEBIDO A LA GRASA, EL FUEGO QUEDARA
CONTENIDO DENTRO DEL DUCTO ACERO.
ES UNA BUENA PRACTICA CUBRIR TODAS LA CONEXIONES
DE DUCTO CON CINTA PARA HACERLAS SEGURAS Y HERMETI-
CAS.
1. Siga las direcciones apropiadas que se dan abajo para el tipo de ducto
que va a instalar.
un agujero ligeramente más grande que el tamaño del ducto empleado a
de la campana. Instale tiras contramarco si la tapa va a instalarse en las
tablas de la pared. Conecte la longitud requerida de ducto a la tapapared
y corra el ducto hacia la campana. Asegure la tapa a la pared y calafatee
el conector del registro/ducto cuando se instale la campana.
grande que el tamaño del ducto empleado. Recorte las tejas alrededor
del agujero para que encajen perfectamente alrededor de la tapa cuando
se la instale. Arme los ductos y cubra con cinta todas las juntas. Corra el
ducto entra en el cuarto para que recubra el conector del registro/ducto
Recorte el ducto paralelamente a la inclinación del techo y selle bien
alrededor del ducto concemento para techos.
Con cuidado recorte las tejas y deslice la hoja de techo por debajo de las
tejas en el tope de dos esquinas y dos lados. Clave la hoja directamente
al techo en cuatro lugares en la parte inferior.
Emplee cemento para techos y selle todas las cabezas de clavos y las tejas
recortadas o levantadas. No selle el borde inferior de la hoja de techo.
¾"
TIRAS DE
RELLENO
CONTORNO DE LAS
5"
5¼"
COMENZAR
VENTILACION
REDONDO DE
7" (17.8 cm)
instalaCion dE la CaMPana dE CoCina
ADVERTENCIA: DESCONECTE EL CIRCUITO CORRESPONDIENTE
EN LA ENTRADA DEL SERVICIO ELECTRICO ANTED DE ALAM-
BRAR ESTA CAMPANA DE COCINA.
2. Corra el cable eléctrico por el agujero taladrado en la pared o el mueble.
al tipo de alambre que emplea.
CONECTOR
