Page 11
ALLURE
®
WS3 SERIES
RANGE HOOD
Página 11

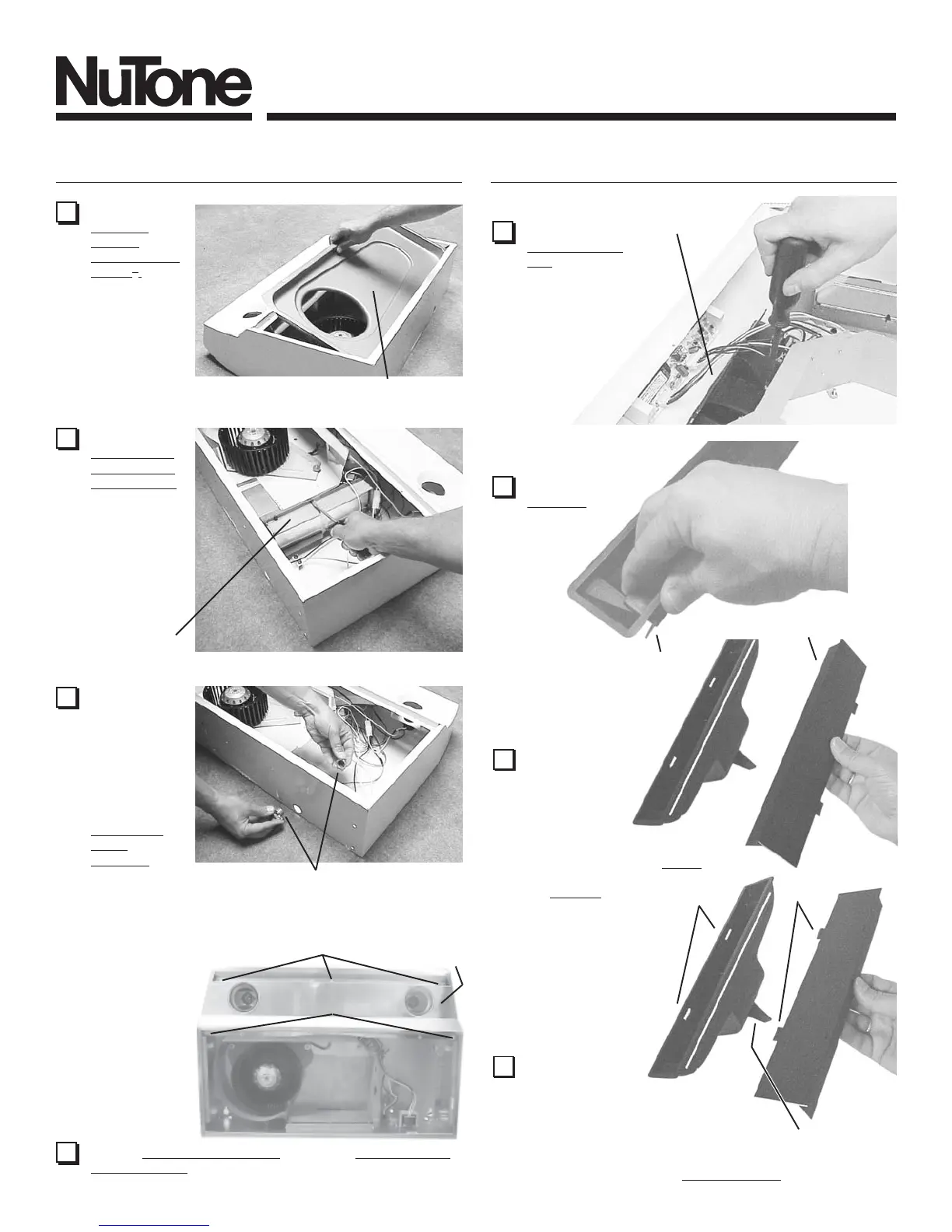

PREPARACIÓN DE LA CAMPANA PREPARACIÓN DE LA CAMPANA
CAMPANA EXTRACTORA
SERIE WS3 ALLURE
®
4 Quite el
conector del
regulador de
tiro/conector
del interior de
la campana.
Ponga aparte
el conector,
con los
tornillos de
montaje y la
bolsa de
piezas.
3 Quite la
Cubierta
inferior
recubierta de
Teflón
®
de la
campana.
Coloque a un
lado la
cubierta y los
tornillos de
montaje.
5 Quite el
agujero ciego
para los
cables
eléctricos, ya
sea el
superior o el
posterior, e
instale una
grapa para
cable
eléctrico
aprobada.
GRAPA DEL CABLE ELÉCTRICO
CUBIERTA INFERIOR RECUBIERTA DE
TEFLÓN
®
(Se encuentra fija con 2 tornillos)
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
Teflon
®
es una marca
comercial registrada
de DuPont.
Para instalaciones sin conducto, pase a un paso
15.
Los siguientes
pasos (del 6 al
14) son SÓLO
PARA
INSTALACIONES
CON
CONDUCTO.
PANEL DE
ILUMINACIÓN
(3) #8 TORNILLOS
(2) #8 TORNILLOS
6 Quite el panel de iluminación - fijado con (3) #8 tornillos y
(2) #8 tornillos. Desconecte el juego del arnés del
alambre (conectador blanco).
➙
➙
➙
➙
➙
7 Quite el
conducto para
aire - fijado con
un (1) tornillo.
NOTA: Tenga
cuidado de no
desconectar
ningún cable.
8 Quite el
deflector del
conducto para
aire.
9 Gire el
deflector.
Vuelva a
insertar el
deflector en el
conducto para
aire de manera (según lo
demostrado) que las
aletas
entren totalmente en
las
ranuras del
conducto para aire.
Un “tecleo” audible
será oído cuando
está instalado
completamente.
Esto se cerrará del
aire atraviesa las
ranuras sin
conductos encima
de la campana.
10
Reinstale el
conducto para
aire, vuelva al
conectar el arnés del alambre, y
substituya el panel de
iluminación.
CONDUCTO
PARA AIRE
ALETAS
RANURAS
DEFLECTOR
DEFLECTOR
ALETA DE APOYO
NOTA: Tenga cuidado de que ninguno de los cables
quede atrapado entre la
aleta de apoyo y el panel de
iluminación.
