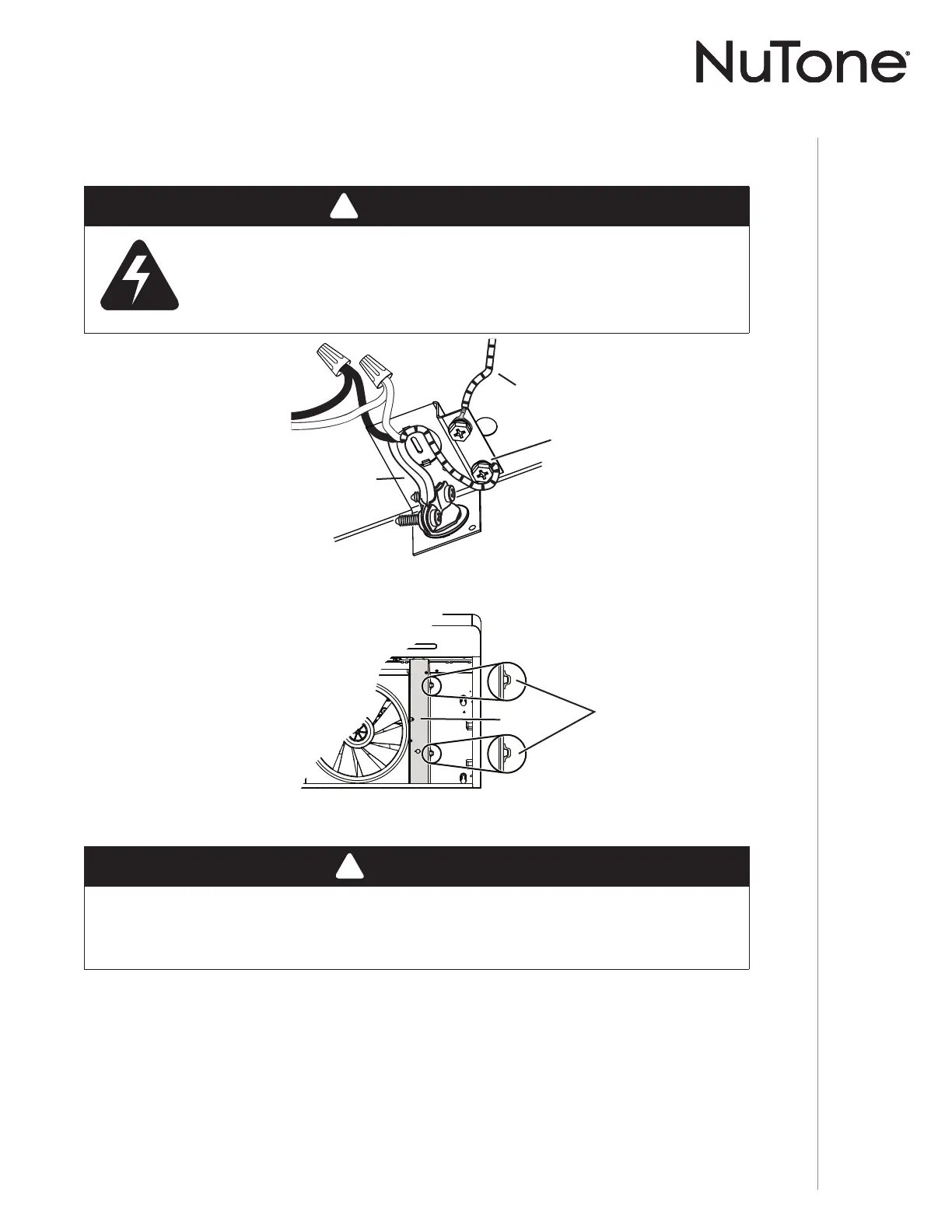

Conecte el cableado
1 ] Conecte el cable de alimentación de la vivienda al cableado de la campana: El hilo NEGRO
con el NEGRO, el BLANCO con el BLANCO y el VERDE o el hilo pelado con el tornillo
VERDE de tierra.
!
ADVERTENCIA
Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo
personal cualifi cado de acuerdo con los códigos y normas aplicables.
Antes de conectar los hilos, corte la corriente en el tablero de servicio
y bloquee éste para evitar que se ponga en marcha accidentalmente.
!
PRECAUCIÓN
Compruebe que ambas pestañas de la parte superior interna de la campana se hayan
introducido en sus ranuras correspondientes en la tapa de cableados. Asimismo,
procure que los hilos no queden pellizcados al volver a colocar la tapa.
TORNILLO
2 ] Vuelva a instalar la tapa de cableados y sujétela a la campana con su tornillo de retención.
PESTAÑAS DE LA
PARTE SUPERIOR
INTERNA DE
LA CAMPANA
INTRODUCIDAS
EN LAS RANURAS
DE LA TAPA DE
CABLEADOS.
HILO DE
TIERRA DEL
MOTOR
CABLE DE
ALIMENTACIÓN
DE LA VIVIENDA
TORNILLO
DE TIERRA
Instale los filtros
Instalación con conductos únicamente:
Vuelva a instalar los filtros de grasa que quitó en la etapa 2 , en la página 9 (sección “Prepare la
campana”).
Instalación sin conductos únicamente:
Compre dos filtros para instalación sin conductos a un distribuidor o minorista local (vea la
etiqueta de especificaciones del producto para el tipo de filtro). Instale los filtros sin conductos
siguiendo las instrucciones que vienen con los filtros.
