MANUAL DE INSTALACIÓN

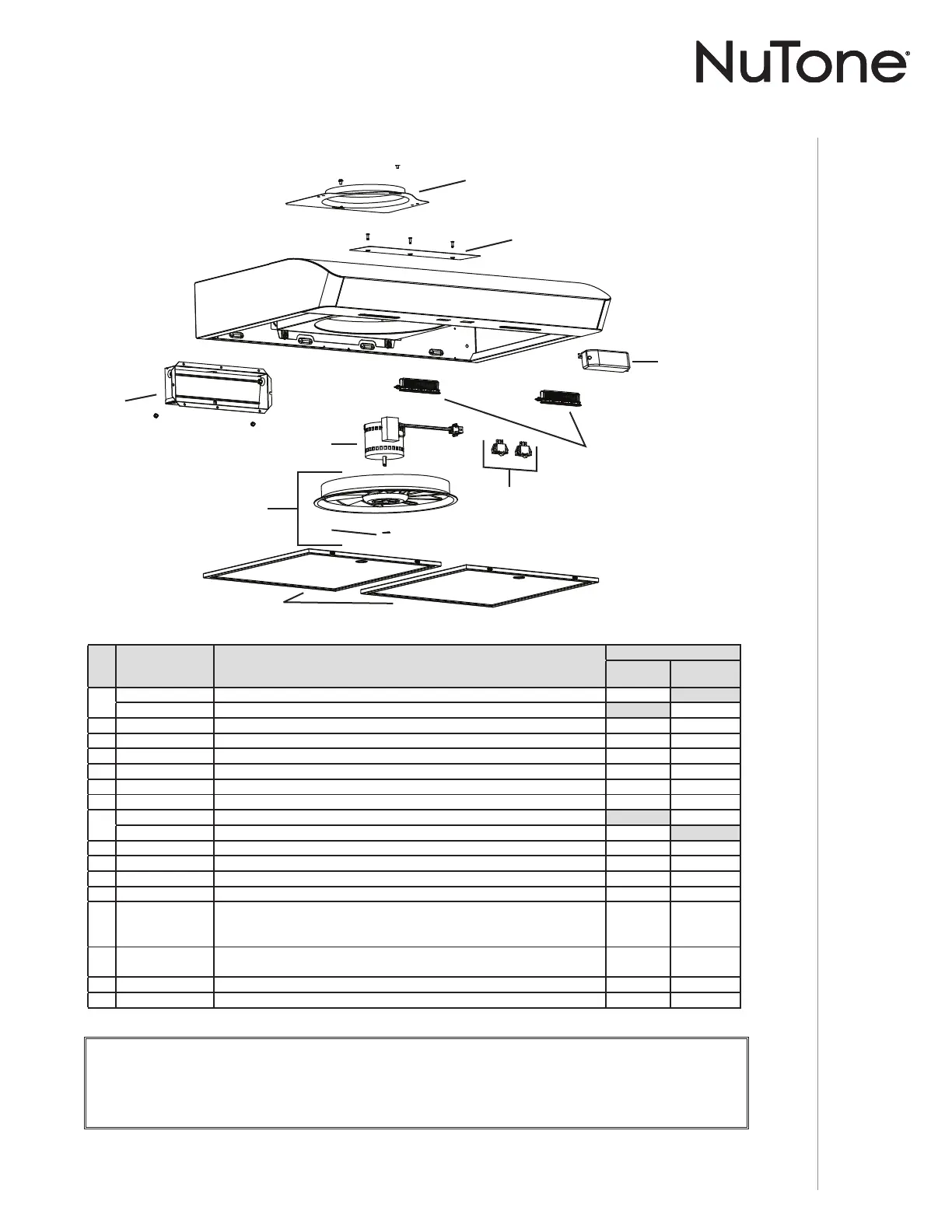

PIEZAS DE REPUESTO
252525
SERIE AVSF1-2










REPUESTOS Y REPARACIONES
Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Venmar Ventilation ULC. Los repuestos genuinos Venmar
Ventilation ULC están diseñados especialmente para cada unidad y han sido fabricados para responder a las normas de certificación
aplicables y mantener un alto nivel de seguridad. Los repuestos de otros fabricantes pueden dañar seriamente el aparato y reducir
drásticamente su nivel de rendimiento, lo cual podría causar una falla prematura. Venmar Ventilationa ULC recomienda comunicar con
un centro de servicios autorizado para todos los repuestos y reparaciones.
* ÍTEM NO MOSTRADO.
N.o No DE PIEZA DESCRIPCIÓN
CANTIDAD
30"
ACERO INOX.
30" ACERO
INOX. NEGRO
1
S97020031 P
LACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. (INCLUYE TORNILLOS)1
S98011873 PLACA DE CUBIERTA DE RECIRCULACIÓN, ACERO INOX. NEGRO (INCLUYE TORNILLOS)1
2 SR680508 PLACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)11
3 S97020534 CONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)11
4 S97020409 MOTOR DEL VENTILADOR IMPELENTE (INCLUYE 4 TORNILLOS Y 1 CONDENSADOR)1 1
5 S97020407 H
ÉLICE (INCLUYE N° 6) 1 1
6 SR99420635 CLIP DE LA HÉLICE 11
7 S99010434-002 FILTRO DE GRASA - MICROFILTRACIÓN - TIPO C2 (JUEGO DE 2) 1 1
8
S99030376 I
NTERRUPTOR OSCILANTE, NEGRO (JUEGO DE 2) 1
S99030375 INTERRUPTOR OSCILANTE, GRIS (JUEGO DE 2) 1
9 S97020444 MÓDULO DE LED (JUEGO DE 2) 1 1
10 S97020447 A
CTIVADOR LED (INCLUYE TORNILLOS)11
* S97020449 HARNÉS DE HILOS 11
* S98011637 TAPA DE CABLEADOS 11
* S97020360
BOLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,
6 T
ORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
6 T
ORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”
11
* S97020466
FILTRO DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2)
(
INSTALACIÓN SIN CONDUCTOS úNICAMENTE)
11
* S99527587 J
UEGO DE SUJETADORES PARA FILTROS DE CARBÓN – INCLUYE 4 SUJETADORES 11
* S97020470 EQUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)11
