NuTone AVSF1 Series

MANUEL D’INSTALLATION INSTALLATION
10

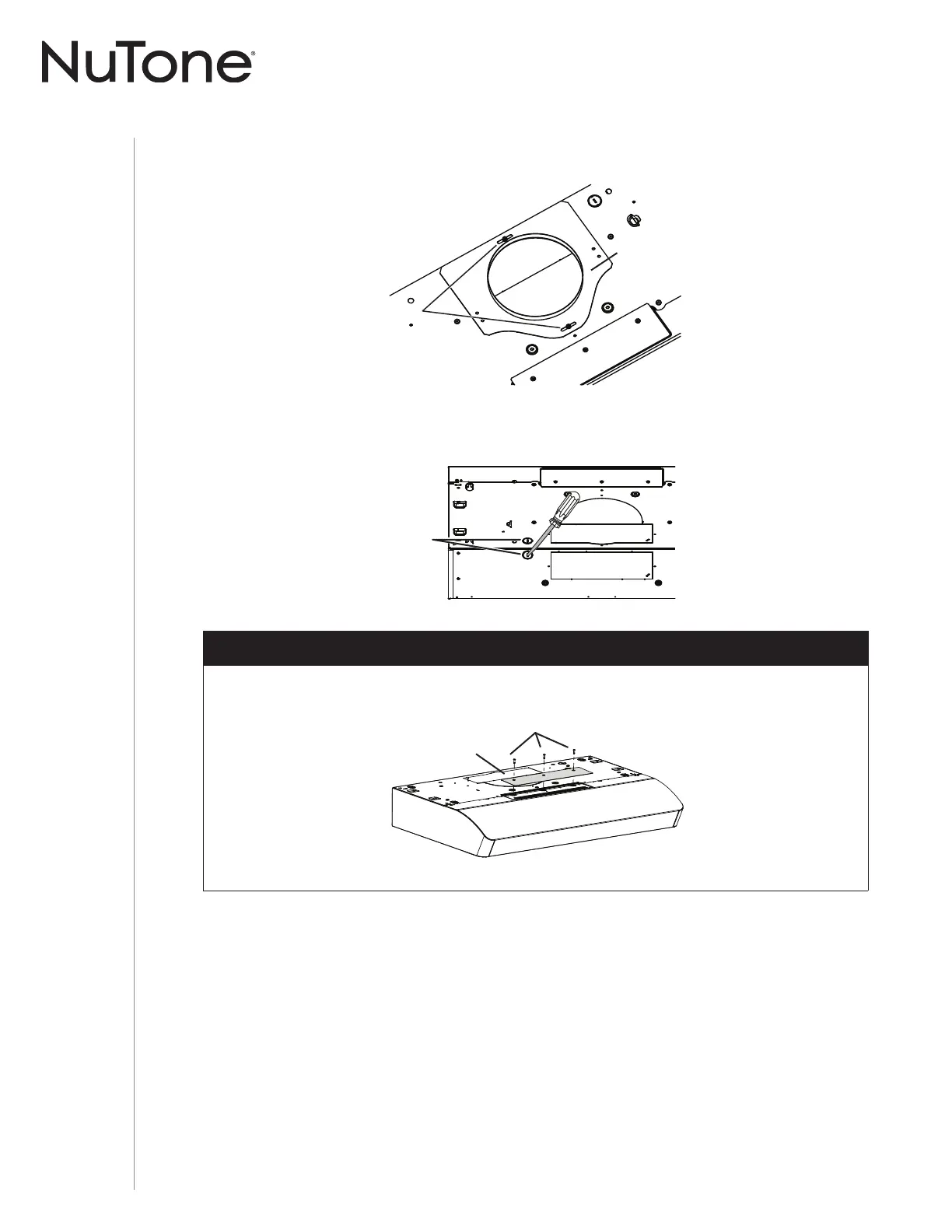

5 ] Retirer la plaque pour conduit rond de 7 po du dessus de la hotte (voir l’illustration ci-dessous).
Garder les vis pour usage ultérieur.
PLAQUE
VIS
6 ] Retirer l’ouverture préamorcée du câble d’alimentation électrique du dessus (évacuation
verticale) ou de l’arrière de la hotte (évacuation horizontale). Installer un serre-fils approprié
de 1/2 po de diamètre (non inclus).
7 ] Retirer les 3 vis retenant la plaque couvrant la grille de recirculation (en gris dans
l’illustration ci-dessous) à la hotte. Se défaire de cette plaque et de ses vis.
OUVERTURE PRÉAMORCÉE
DU CÂBLE D’ALIMENTATION
ÉLECTRIQUE
INSTALLATION EN RECIRCULATION SEULEMENT
2 VIS
PLAQUE POUR
CONDUIT
ROND DE 7 PO
