NuTone AVSF1 Series

MANUAL DE INSTALACIÓN
INSTALACÍON
999
CONJUNTO
DE LA CLAPETA
SOPORTES EZ1

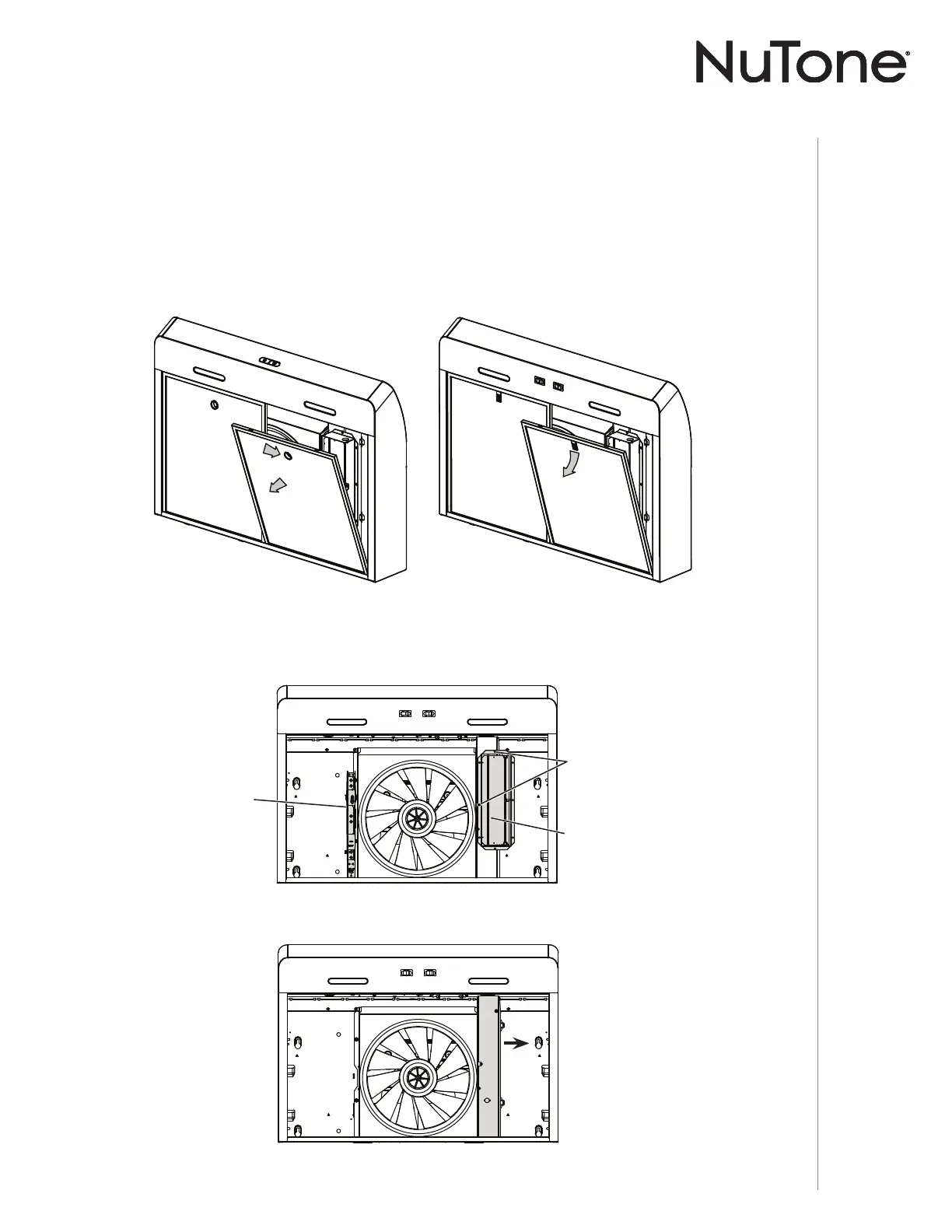

Prepare la campana
1 ] De haberla, retire de la campana y de todas las piezas la película protectora.
2 ] Use el orificio de agarre (series AVDF1 y AVSF1-2) o la pestaña (serie AVSF1) para retirar de la
campana los filtros de grasa empujando hacia abajo  e inclinando los filtros hacia fuera .
3 ] Retire los soportes EZ1 del interior de la campana cortando la tira de amarre. Retire ambos
tornillos que sujetan el conjunto de la clapeta a la campana. Retire el conjunto de la clapeta
del interior de la campana y conserve los tornillos para usarlos posteriormente. Retire la
bolsa de piezas (sujeta detrás del conjunto de la clapeta).
4 ] Retire la tapa del cableado (parte sombreada de la ilustración de abajo) deslizándola fuera
de la campana; póngala a un lado.
TORNILLOS
B
C
NOTA: Dado el número de modelos de los que trata este manual, algunos detalles de su
aparato pueden ser ligeramente distintos de los que se muestran aquí.
