NuTone AVSF1 Series User Manual

MANUAL DE INSTALACIÓN

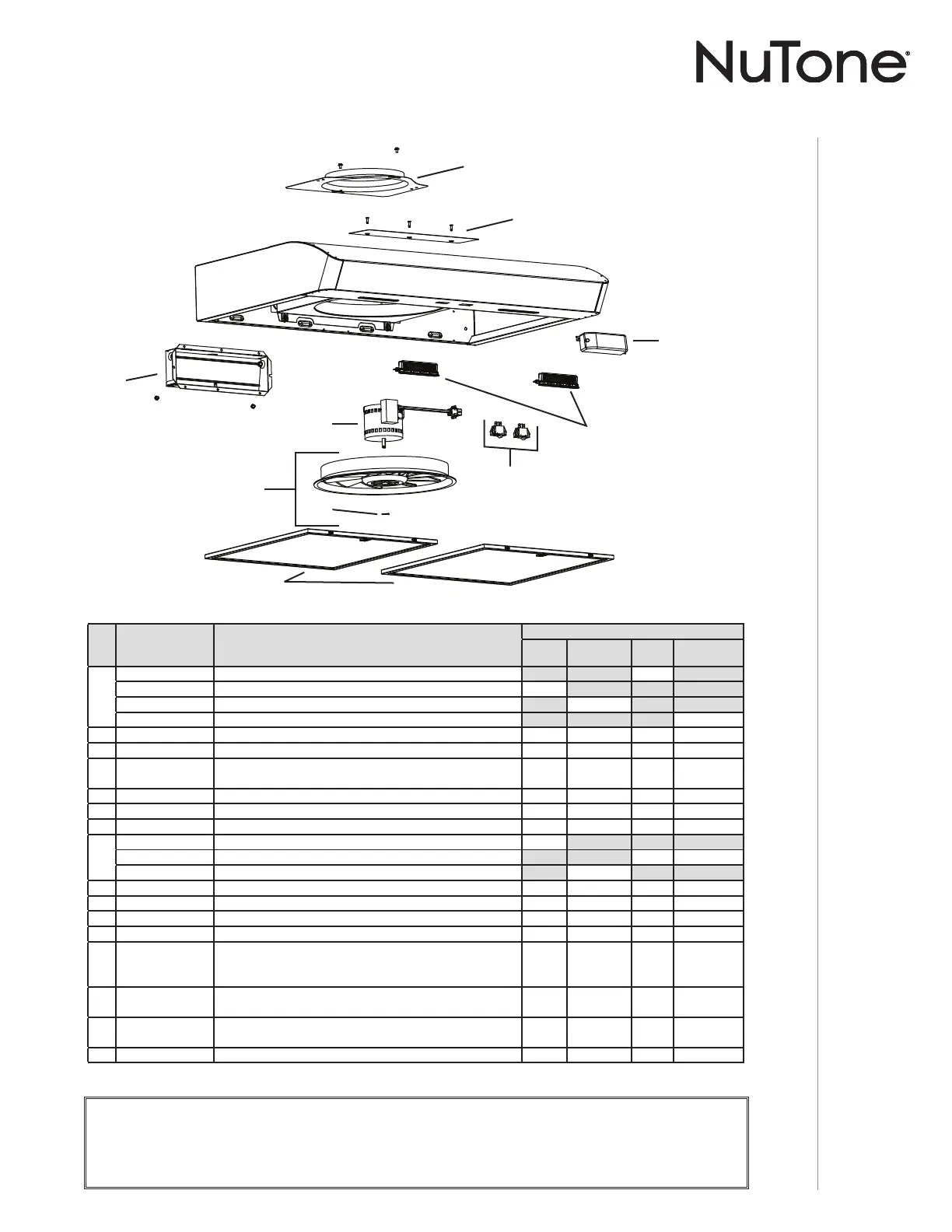

PIEZAS DE REPUESTO
212121
REPUESTOS Y REPARACIONES
Para que el aparato esté en buenas condiciones, use sólo repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC. Los
repuestos genuinos Broan-NuTone LLC o Venmar Ventilation ULC están diseñados especialmente para cada unidad y han sido fabricados
para responder a las normas de certificación aplicables y mantener un alto nivel de seguridad. Los repuestos de otros fabricantes pueden
dañar seriamente el aparato y reducir drásticamente su nivel de rendimiento, lo cual podría causar una falla prematura. Broan-NuTone
LLC y Venmar Ventilationa ULC recomiendan comunicar con un centro de servicios autorizado para todos los repuestos y reparaciones.
* ÍTEM NO MOSTRADO.
N. N DE PIEZA DESCRIPCIÓN
CANTIDAD
30"
BLANCA
30"
ACERO INOX.
30"
NEGRA
30" ACERO
INOX. NEGRO
1
S97020029 P
LACA DE CUBIERTA DE RECIRCULACIÓN, NEGRA (INCL. TORNILLOS)1
S97020030 PLACA DE CUBIERTA DE RECIRCULACIÓN, BLANCA (INCL. TORNILLOS)1
S97020031 PLACA DE CUBIERTA DE RECIRC., ACERO INOX. (INCL. TORNILLOS)1
S98011873 PLACA DE CUBIERTA DE RECIRC., ACERO INOX. NEGRO (INCL. TORNILLOS)1
2 SR680508 P
LACA DE CONDUCTO REDONDO DE 7” (INCLUYE TORNILLOS)1 11 1
3 S97020534 CONJUNTO DE CLAPETA DE 3¼” X 10” (INCLUYE TORNILLOS)1 1 1 1
4 S97020409
MOTOR DEL VENTILADOR IMPELENTE
(INCLUYE 4 TORNILLOS Y 1 CONDENSADOR)
1111
5 S97020407 HÉLICE (INCLUYE N° 6) 1 1 1 1
6 SR99420635 CLIP DE LA HÉLICE 1111
7 S99010430-002 FILTRO DE GRASA - ESTÁNDAR - TIPO C1 (JUEGO DE 2) 1 1 1 1
8
S99030377 I
NTERRUPTOR OSCILANTE, BLANCO (JUEGO DE 2) 1
S99030376 INTERRUPTOR OSCILANTE, NEGRO (JUEGO DE 2) 1 1
S99030375 INTERRUPTOR OSCILANTE, GRIS (JUEGO DE 2) 1
9 S97020444 MÓDULO DE LED (JUEGO DE 2) 1 1 1 1
10 S97020447 A
CTIVADOR LED (INCLUYE TORNILLOS)1111
* S97020449 H
ARNÉS DE HILOS 1111
* S98011637 T
APA DE CABLEADOS 1111
* S97020360
BOLSA DE PIEZAS, INCLUYE: 4 TORNILLOS PARA METAL N.° 8-18 X 1/2”,
6 TORNILLOS DE CABEZA REDONDA PARA MADERA N.° 8 X 5/8”,
6 TORNILLOS EMBUDITOS PARA MADERA N.° 8 X 1/2”
1111
* S97020466
FILTRO DE RECIRCULACIÓN - TIPO XC (JUEGO DE 2)
(INSTALACIÓN SIN CONDUCTOS úNICAMENTE)
1111
* S99527587
JUEGO DE SUJETADORES PARA FILTROS DE CARBÓN –
INCLUYE 4 SUJETADORES
1111
* S97020470 E
QUIPO PARA FÁCIL INSTALACIÓN (INCLUYE TORNILLOS)1111
SERIE AVSF1
(30
PULG. DE ANCHURA)










