4
INSTALLATION DANS UNE NOUVELLE CONSTRUCTION
Une fois l'emplacement des prises murales déterminé, mettez en
place tous les supports de prise.
1. Choisissez les supports de fixation appropriés pour la prise à
installer. (Voyez le tableau).
2. Pour positionner le support sur le montant, mesurez
approximativement 45,7 cm au-dessus du niveau du sol fini.
(La hauteur peut varier suivant vos préférences).
MODELE 361 (CONVIENT AUX PRISE 360)

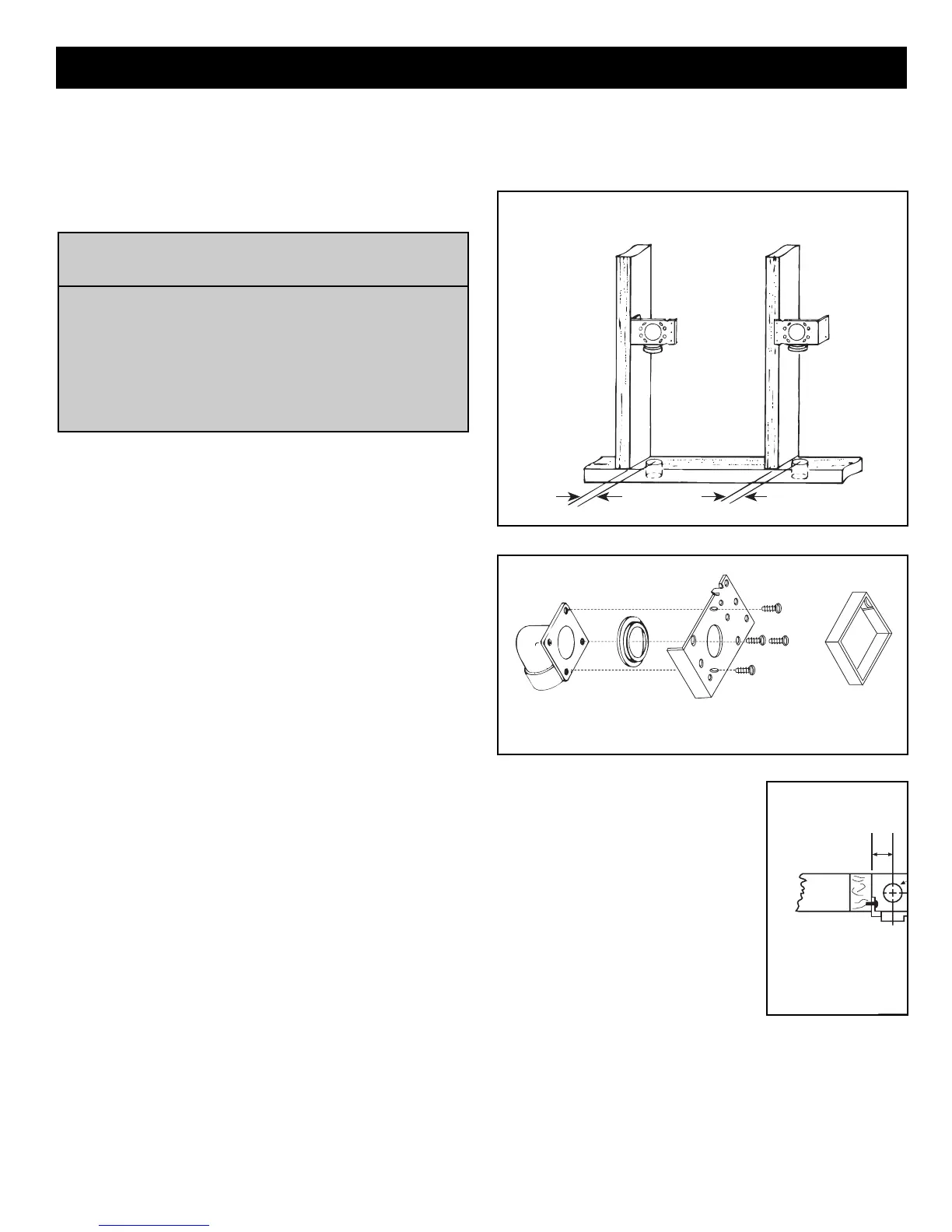

3. Voyez la figure 7. Clouez le support sur le côté du montant de façon
à ce que l'avant du support soit dans l'alignement avec l'avant du
montant. (Le support peut également être cloué sur l'avant du
montant. Voyez l'illustration du montage de face. Pour le montage de
face, utilisez les pattes d'alignement des supports pour un
alignement correct.)
4. Voyez la figure 8. Enlevez le carton du cadre protecteur. Utilisez les
quatres (4) vis qui vous sont fournies, pour attacher le raccord à
bride approprié ainsi que le joint à l'arrière de la prise.
5. Replacez le carton dans le cadre protecteur.
MODELE 329 (CONVIENT AUX PRISES 330)
6. Lors de l'utilisation du Modèle 329, collez le coude à la plaque de
montage. Attachez-le au montant comme il est indiqué à la figure 9.
