ENLÈVEMENT DE L’ANCIEN SYSTÈME D’INTERPHONE
Avantd’enleverl’anciensystèmed’interphone,vériezquel’alimentation
électrique de l’interphone est bien coupée. Enlevez les vis du couvercle
de la station principale de l’interphone et, tout en poursuivant le
démontage,étiquetez soigneusement chaque l etson emplacement
correspondant.Déconnecteztousleslsdesstationsàdistanceetdes
stationsdeportedel’unitéprincipale.Puis,enlevezsoigneusementle
boîtier mural actuel et les transformateurs.
Silesystèmeenplacenefonctionnaitplusavantsonremplacement,
vériezqu’aucunlquicourtentrelesstationsetl’unitéprincipalen’est
court-circuitéouabîmé.Sil’undeceslsprésenteuncourt-circuit,faites
passerunnouveau lavant d’installerleNM100.Pourremplacer les
câblesà3lsNuTone,utilisezducâbleNuToneIWA3.Pourremplacer
lescâblesà4lsNuToneouM&S,utilisezducâbleNuToneNW4S.
Remarque : si vous constatez qu’un câble 120 VCA traverse l’un des
boîtiers, demandez àunélectricien qualié de réacheminer ce câble
autour du boîtier.
Si vous découvrez un transformateur, il se peut qu’un nouveau l
électrique soit à installer par un électricien qualié pour alimenter
la station principale et/ou le lecteur de CD offert en option. Vériez
également qu’aucun autre câble 120 VCA ni aucune obstruction ne se
trouve dans les environs du boîtier.
INSTALLATION DU BOÎTIER
Les boîtiers NWH300 et NWH300C sont conçus pour des montants
placésàtousles16po(40,6cm).Lorsd’applicationsderétrot,vous
constaterez peut-être un espacement hors norme. Pour remplacer un
système existant ne comportant qu’un interphone, utilisez le boîtier
NWH300. Utilisez le boîtier NWH300C uniquement pour les systèmes
combinés qui utilisent la station principale NM100 et le lecteur de CD à
six disques NC300.

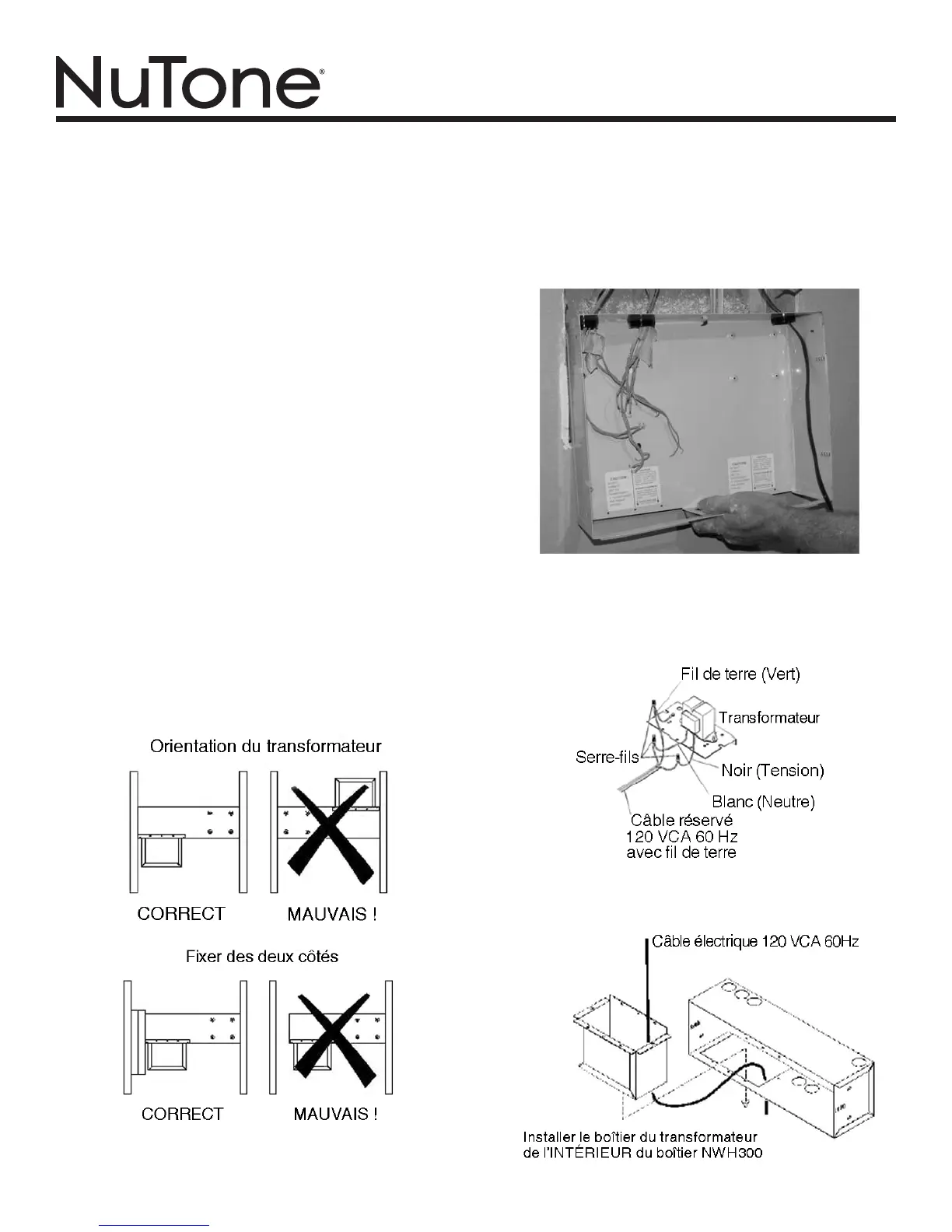

Positionnez le boîtier NWH300 ou NWH300C. Le boîtier doit être placé
desortequeletransformateursoitenbas,telqu’illustrédanslagure
ci-dessous.
Si vous ne remplacez que la station principale par une station NM100
etunchangeurdeCDNC300,vousdevrezagrandirl’ouverturedumur
pouraccommoderleboîtierplusgrand.Avantledécoupage,vériezsi
la cavité du mur ne comporte pas d’obstructions ou d’objets pouvant
empêcher les transformateurs de s’insérer dans le mur. Les boîtiers
NWH300 et NWH300C ont leur transformateur suspendu en dessous.
Consultezlagureci-dessouspourvoirlepositionnementduboîtier.
Connectezlelactuelducircuitréservé120VAC/60Hzauconnecteur
demiseàlaterredupanneauélectriqueetduboîtier,telqu’illustré
ci-dessous. Le NM100 exige un circuit réservé pour éviter toute
interférenced’unautreappareilcommesurlescircuitsenboucle.Lel
de terre est nécessaire pour une réception radio adéquate.
Insérez le boîtier du transformateur dans l’ouverture au bas du boîtier
principal,telqu’illustréci-dessous.
