MODÈLES NS130BL • NS130SS • NS130WW
NS136BL • NS136SS • NS136WW

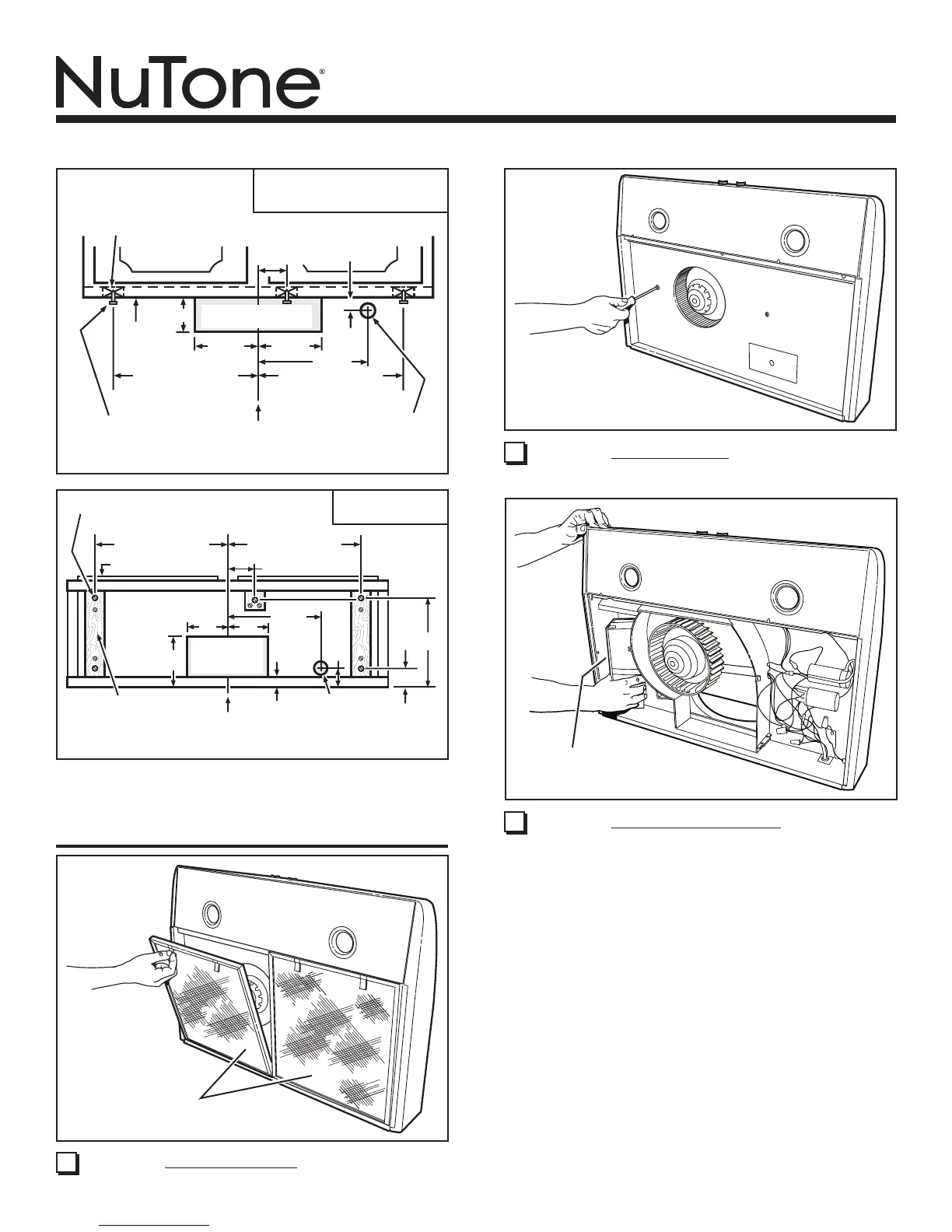

Page 10
CONDUIT HORIZONTAL
8,3 X 25,4 CM (3-¼ X 10 PO.)
DESSOUS
DE L’ARMOIRE
AVANT DE L’ARMOIRE
TROU POUR CONDUIT
HORIZONTAL
5¼ po.
5¼ po.
¾ po.
(5) VIS DE
MONTAGE DE
LA HOTTE
TROU POUR CÂBLE
ÉLECTRIQUE
(dans le mur)
3½ po.
LIGNE DE
CENTRE
CALES DE BOIS
(armoires à dessous
encastré seulement)
15 ¼ po. (hotte de 36 po.)
12 ¼ po. (hotte de 30 po.)
15 ¼ po. (hotte de 36 po.)
12 ¼ po. (hotte de 30 po.)
2⅜ po.*
10⅞ po.
15-1/4 po. (hotte de 36 po.)
12-1/4 po. (hotte de 30 po.)
15-1/4 po. (hotte de 36 po.)
12-1/4 po. (hotte de 30 po.)
10¾ po.
1⅞ po.
1⅞ po.
2⅜ po.*
(5) VIS DE MONTAGE DE LA HOTTE
TROU POUR
CONDUIT ROND
17,8 cm (7 po.)**
¾ po.
7¾ po.
5 po. 5 po.
AVANT DE L’ARMOIRE
DESSOUS DE
L’ARMOIRE
CALES DE BOIS
(armoires à dessous
encastré seulement)
TROU POUR
CÂBLE ÉLECTRIQUE
(dans le dessous de
l’armoire)
LIGNE DE
CENTRE
CONDUIT ROND
17,8 CM (7 PO.)
PRÉPARATION DE LA HOTTE
4 Enlevez le panneau inférieur maintenu par cinq (5) vis.
5 Enlevez le clapet/raccord de conduit à l’intérieur de la
hotte.
POUR LES INSTALLATIONS AVEC CONDUIT – Passez à
l’étape 10.
CLAPET/RACCORD
DE CONDUIT
↑
↑
↑
↑
↑
↑
FILTRES EN
ALUMINIUM
3 Retirez les filtres en aluminium de la hotte.
↑
(2)
DÉGAGER
(1)
TIRER
VERS LE BAS
**
Veuillez noter que le conduit rond 17,8 cm (7 po.) devra être légèrement
aplati en forme d’ovale pour se connecter à la plaque de conduit ovale
17,8 cm (7 po.) sur la hotte.
