- 14 -
CAPUCHON DE TOIT
CONDUIT ROND
DE 8 PO
CAPUCHON
DE MUR
COUDE ROND
DE 8 PO
HOTTE
DE 24” À 30”
AU-DESSUS DU
PLAN DE CUISSON
VIS DE MONTAGE
(3,9 mm x 9,5 mm)
ENLEVER LE
RUBAN

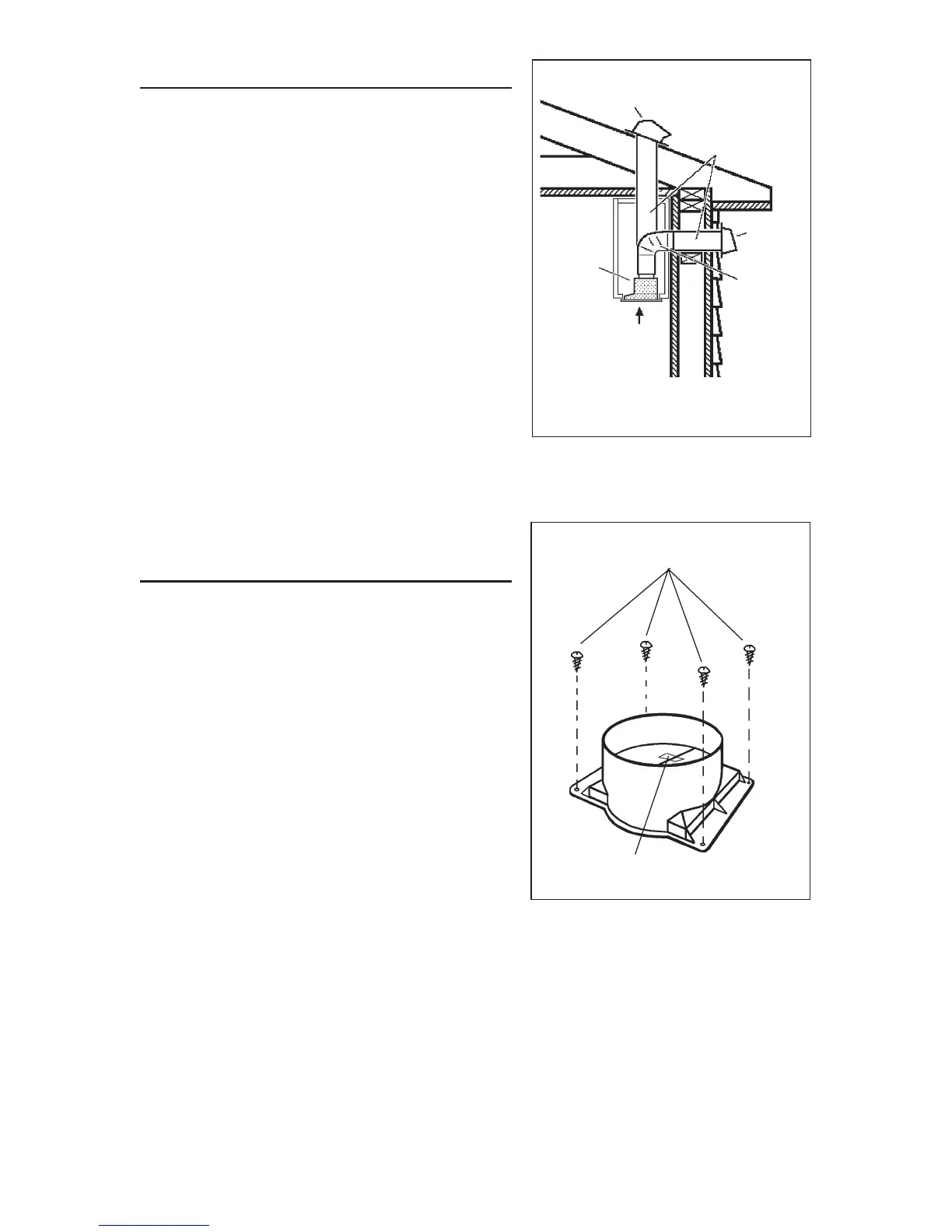

POSE DU CONDUIT
NOTE : Pour réduire le risque d’incendie,
n’utiliser que des conduits en métal.
1. Planifier la pose du conduit en
déterminant son tracé entre la hotte et
l'extérieur de
la maison.
2. Un tracé droit et court permet à la hotte
d'être plus efficace.
3. Des conduits longs, des coudes et des
transitions réduisent l’efficacité de la hotte.
En utiliser le moins possible.
4. Sceller hermétiquement les joints à l’aide
de ruban à conduits.
5. Installer un capuchon de toit ou de mur.
Relier un conduit rond en métal de 8 po au
capuchon, puis acheminer le conduit
jusqu’à l’emplacement de votre hotte.
INSTALLATION DU RACCORD
DE CONDUIT
1. Installer le raccord de conduit à la hotte à
l’aide des 4 vis de montage (3,9 mm x
9,5 mm à tête plate).
2. Retirer le ruban situé sur le clapet.
