- 25 -

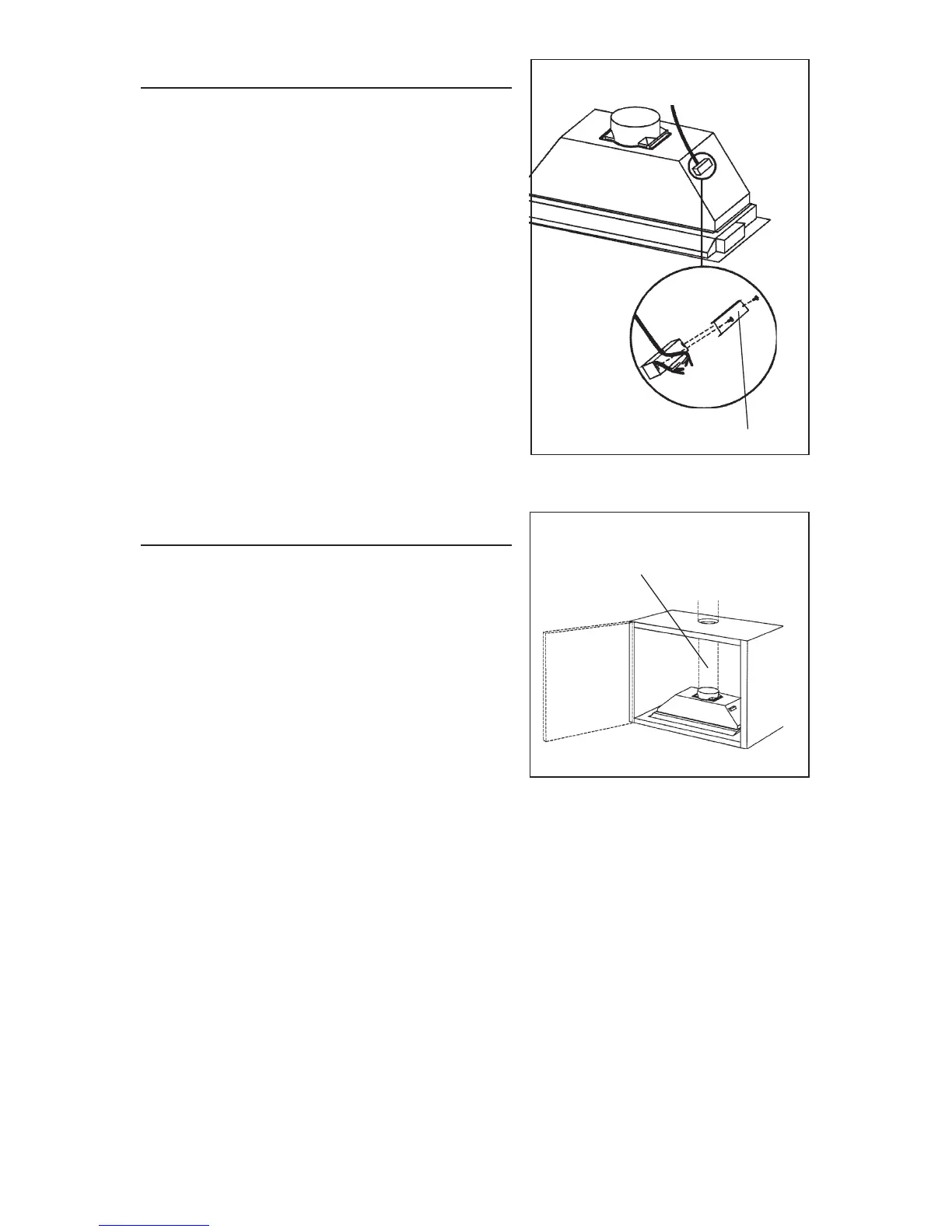

ENTUBADO DE CANALIZACION
1. Use un tubo de metal de 8” de diámetro
unir el casquillo que se encuentra encima
de la campana al tubo de extracción situado
arriba.
2. Use cinta para ajustar todas las junturas y
que quede hermético.
INSTALACION ELECTRICA
Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La
unidad debe instalarla un técnico electri-cista
siguiendo las normas nacionales y locales.
1. Quite la tapa de la caja de conexión
eléctrica y saque un cable.
2. Fije el “conduit” a la caja de conexión por
medio de un conector idóneo para el
“conduit”.
3. Haga las conexiones eléctricas, una blanco
con blanco, negro con negro y verde con
verde.
4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.
TAPA DE CONEXIÓN ELÉCTRICA
TUBO DE METAL DE 8”
