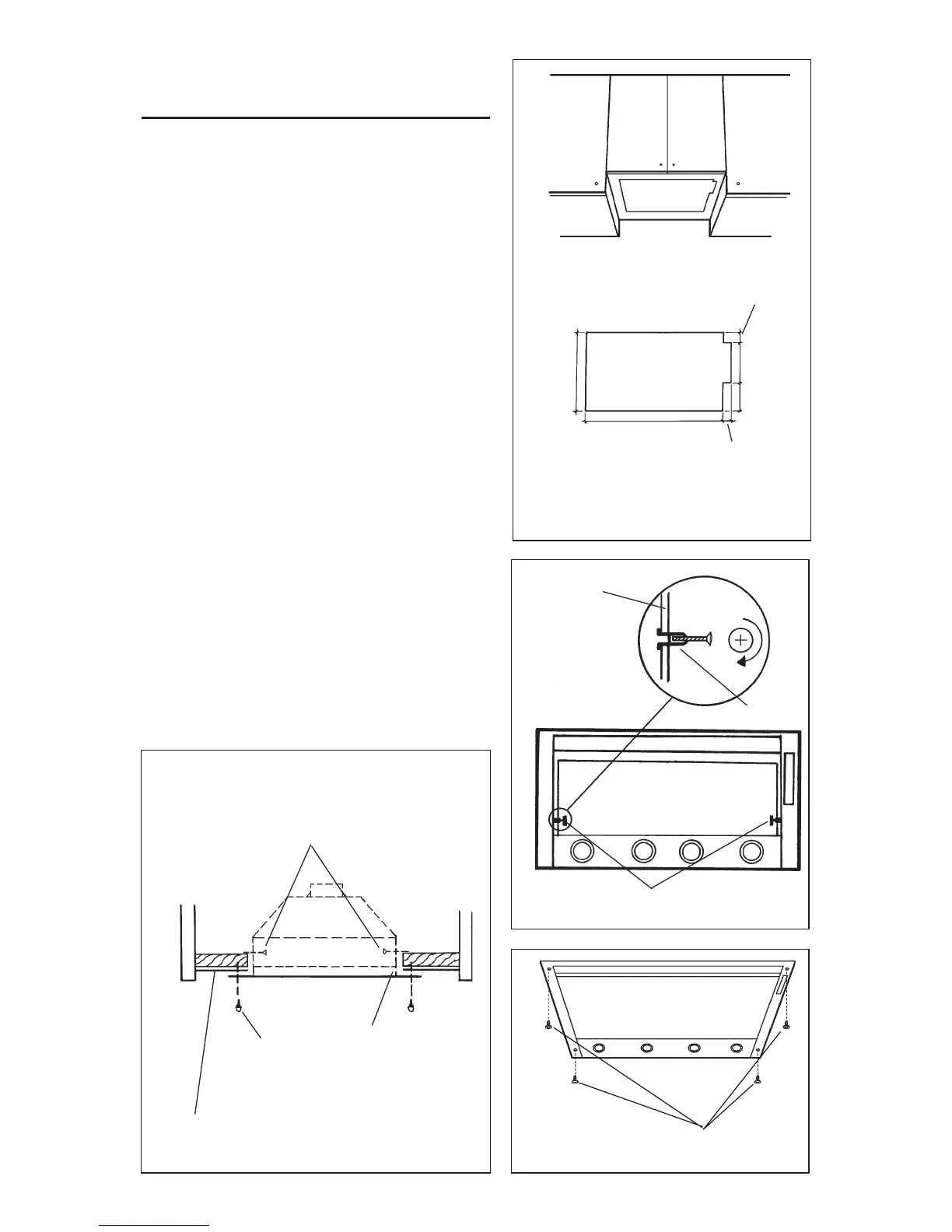

HACER LA ABERTURA EN LA BASE
DEL ARMARIO
1-9/16"
INSTALACION DE LA CAM-
PANA
1. Hacer en la base del armario la abertura
necesaria para acoger la campana.
2. Introducir los (2) tornillos (M4x30mm
cabeza redonda) para el montaje a
través de la campana, detrás de los
filtros, tenga cuidado que no
sobresalgan al exterior.
3. Colocar la campana y sujetarla
provisionalmente enroscando los (2)
tornillos para el montaje (M4x30mm
cabeza redonda).
4. Tras montar la campana y alinearla
con la parte inferior de la abertura,
sujetarla con (4) tornillos para el
montaje (4,2x15mm cabeza redonda).
ARMAZÓN
AISLANTE
TOTAL
DE 2
4 TORNILLOS PARA
EL MONTAJE (4.2x15mm)
VER DIMENSIONES
DEL CORTE
(2) TORNILLOS PARA
EL MONTAJE (M4x30
cabeza redonda)
4 TORNILLOS PARA
EL MONTAJE
(4,2x15)
METAL U OTRO MATERIAL
NO COMBUSTIBLE
2 TORNILLOS PARA EL MONTAJE
(M4x30mm)
A
1-5/8"
(41mm)
14-15/16"
(379mm)
8-3/4"
(222mm)
4-9/16"
(116mm)
A = 26-1/8” (663.3mm) PK2229
34-3/4” (883.3mm) PK2238
