DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
5
OUTILS ET ACCESSOIRES RECOMMANDÉS

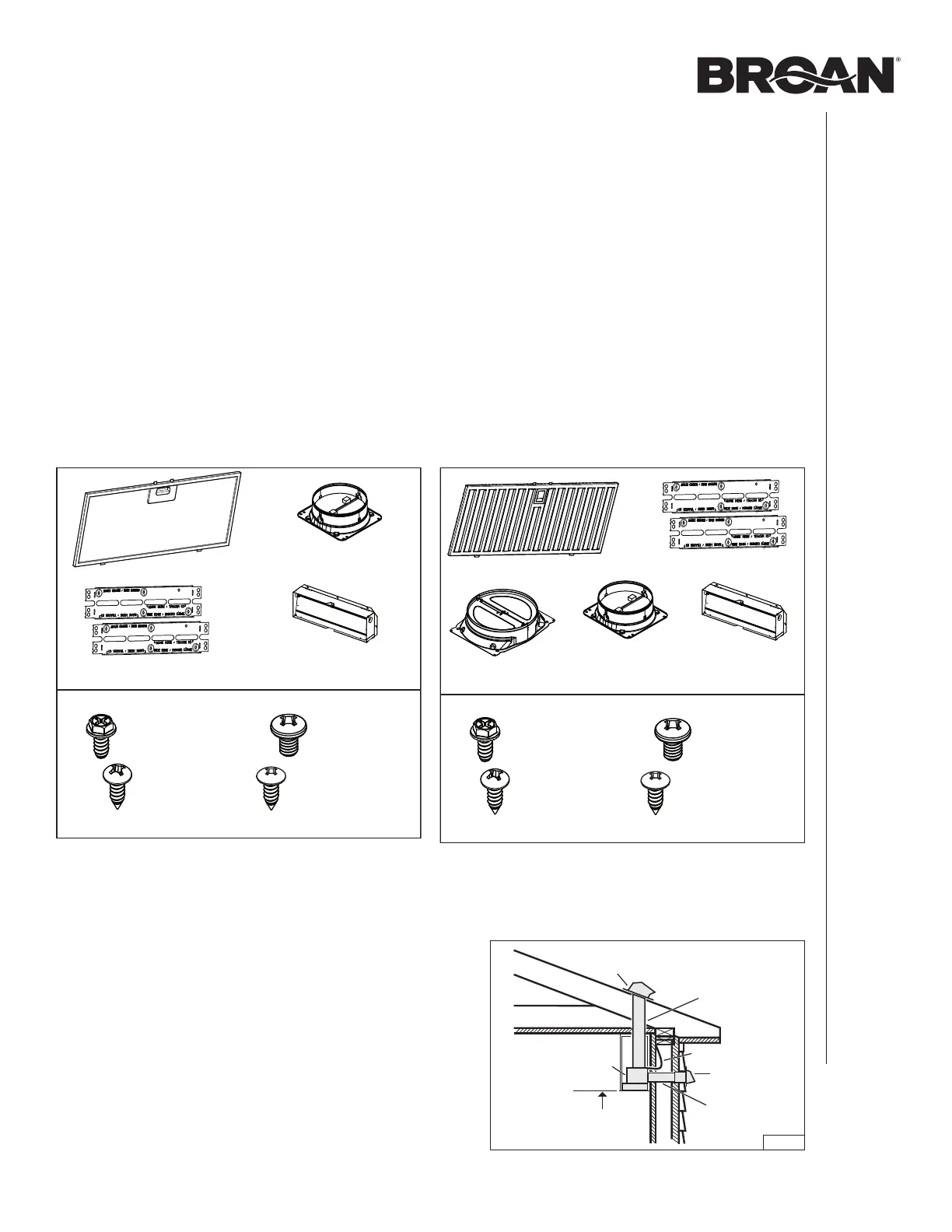

CONTENU
Avant de procéder à l’installation, vérifier le contenu de la boîte. Si des articles sont manquants ou endommagés,
contacter le manufacturier.
S’assurer que les articles suivants sont inclus :
Pour connaître les lignes directrices de l’ADA (Americans with Disabilities Act) concernant l’installation,
veuillez entrer votre numéro de modèle dans notre site Internet.
• Ruban à mesurer
• Tournevis Phillips n° 2
• Tourne-écrou ou douille 3/8 po
• Tournevis à lame plate (pour dégager les ouvertures
préamorcées)
• Scie (pour la découpe des trous dans l’armoire)
• Cisailles à tôle
• Pinces
• Ruban adhésif de métal
• Ciseaux (pour couper le ruban adhésif de métal)
• Crayon
• Pince à dénuder
• 2 capuchons de connexion appropriés
• Serre-fils de 7/8 po de diamètre (pour fixer le câble
d’alimentation électrique domestique à la hotte)
• Revêtement d’armoire (optionnel)
PM400SSV
(1) FILTRE À GRAISSES
(1) ADAPTATEUR/VOLET
DE
6 PO ROND
(FIXÉ À UN CÔTÉ DE L’APPAREIL)
(1) S
AC DE PIÈCES* COMPRENANT :
(4) VIS À MÉTAUX
N
° 8-18 X 1/4 PO
(8) VIS À BOIS À
TÊTE
CYLINDRIQUE LARGE
N
° 8-15 X 5/8 PO
(3) VIS À BOIS
À
TÊTE BOMBÉE
N
° 6-18 X 5/8 PO
SUPPORTS D’ARMOIRE
(FIXÉS À L’ARRIÈRE DE L’APPAREIL)
* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE
DU COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.
(1) ADAPTATEUR/VOLET
3¼ PO X 10 PO
(FIXÉ À L’ARRIÈRE DE L’APPAREIL)
(4) VIS MÉCANIQUE
N
° 8-32 X 1/4 PO
PM600SSV
(1) FILTRE À CHICANE HYBRIDE
(1) ADAPTATEUR/VOLET
DE
6 PO ROND
(FIXÉ À UN CÔTÉ
DE
L’APPAREIL)
(1) S
AC DE PIÈCES* COMPRENANT :
(4) VIS À MÉTAUX
N
° 8-18 X 1/4 PO
(8) VIS À BOIS À
TÊTE
CYLINDRIQUE LARGE
N
° 8-15 X 5/8 PO
(4) VIS À BOIS
À TÊTE BOMBÉE
N
° 6-18 X 5/8 PO
* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE
DU COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.
(1) ADAPTATEUR/VOLET
3¼ PO X 10 PO
(FIXÉ À L’ARRIÈRE
DE
L’APPAREIL)
(4) VIS MÉCANIQUE
N
° 8-32 X 1/4 PO
(1) ADAPTATEUR/VOLET
DE
8 PO ROND
SUPPORTS D’ARMOIRE
(FIXÉS À L’ARRIÈRE DE L’APPAREIL)
HOTTE ENCASTRÉE
CONDUIT ROND DE 8 PO
(PM600SSV SEULEMENT),
ROND DE 6 PO, OU
DE
3¼ PO X 10 PO
CONDUIT DE
3¼ PO X 10 PO
DE 24 PO MIN. À 30 PO MAX.
AU-DESSUS DE LA SURFACE DE CUISSON
CAPUCHON
DE
MUR
CAPUCHON DE TOIT
CÂBLAGE DOMESTIQUE
FIG. 1
INSTALLATION DES CONDUITS
(INST. AVEC CONDUITS SEULEMENT)
NOTE : Afin de réduire les risques d’incendie, n’utilisez que
des conduits de métal.
1. Établir où le conduit passera entre la hotte et l’extérieur (FIG. 1).
2. Un conduit droit et court permettra à votre hotte de
fonctionner plus efficacement.
3. Un conduit long avec des coudes et des transitions réduira
la performance de votre hotte. En utiliser le moins possible.
Pour une grande distance, utiliser un conduit d’évacuation
d’air au diamètre plus grand.
4. Installer un capuchon de toit ou de mur (vendus séparément).
Relier le conduit en métal au capuchon, puis acheminer le conduit
jusqu’à l’emplacement de la hotte. Sceller hermétiquement les
raccords à l’aide de ruban adhésif de métal de 2 po de largeur.
