DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
13

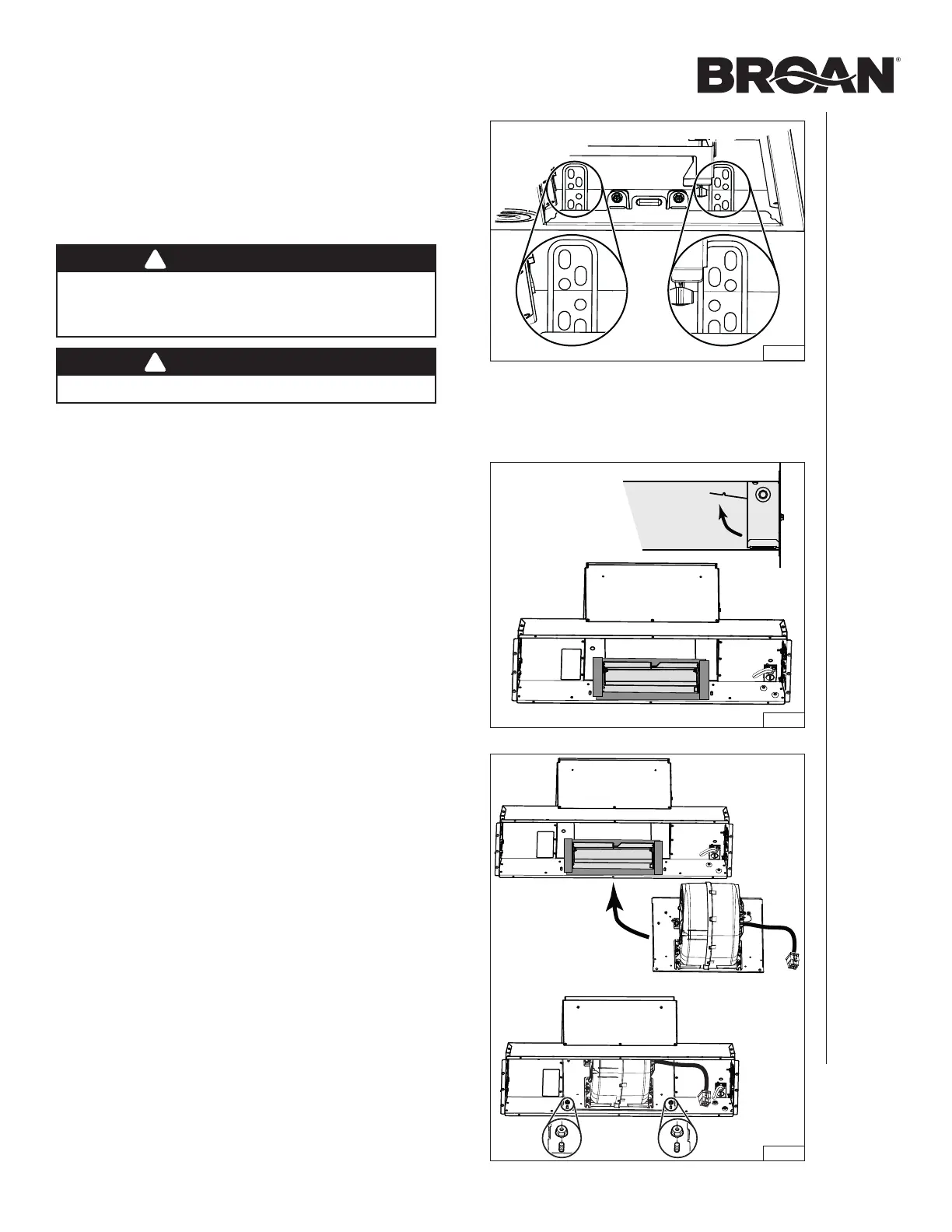

INSTALLATION DE L’APPAREIL (SUITE)
3. Lever la hotte jusqu’à ce que son rebord s’appuie sur la
base de l’armoire. Fixer la hotte à l’armoire à l’aide de
4 vis à bois n˚ 8 x 5/8 po incluses dans le sac de pièces
(2 vis par côté). Utiliser les trous supérieurs ou inférieurs
(1, 2, 3, 4, 5 ou 6) (FIG. 25).
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
4. Par l’intérieur de la hotte, glisser l’adaptateur/volet de
3¼ po x 10 po dans le conduit horizontal, puis le fixer à la
hotte à l’aide de ruban adhésif de métal tout autour de celui-ci
(FIG. 26). S’assurer que le volet ouvre tel qu’il est illustré
dans la vue de côté du volet.
5. Insérer le ventilateur avec sa plaque à l’intérieur de la
hotte,à l’endroit où se trouvait la plaque arrière (A). Fixer la
plaque à la hotte avec les 2 écrous retirés précédemment
à l’étape 8 en page 11 (B) (FIG. 27).
FIG. 26
VUE DE
CÔTÉ DU
VOLET
CONDUIT
FIG. 27
A
B
FIG. 25
AVERTISSEMENT
Les crochets Ease of Install retiennent la hotte
TEMPORAIREMENT en place. La hotte DOIT ÊTRE
fixée à l’armoire avec les 4 vis.
!
AVERTISSEMENT
Ne jamais se servir de cet appareil comme tablette.
!
