Página 6
MODELO QTN130LE1
PLANIFICACIÓN DE
LA INSTALACIÓN
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible y
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
OR
*Comprar por separado.
AISLACIÓN*
(Colocar alrededor y sobre
el compartimiento para el ventilador).
CAPUCHÓN
PARA TEJADO*
(con regulador
de tiro
incorporado)
VENTILADOR
COMPARTIMIENTO
CABLE DE
ALIMENTACIÓN*
CONDUCTO
CIRCULAR*
CODOS
CIRCULARES*
Sellar las
cavidades
alrededor del
compartimiento.
Sellar las uniones
del conducto
con cinta.
O
Asegurarse
de que los
conductos
sean cortos.
CAPUCHÓN
DE PARED*
(con regulador
de tiro incorporado)

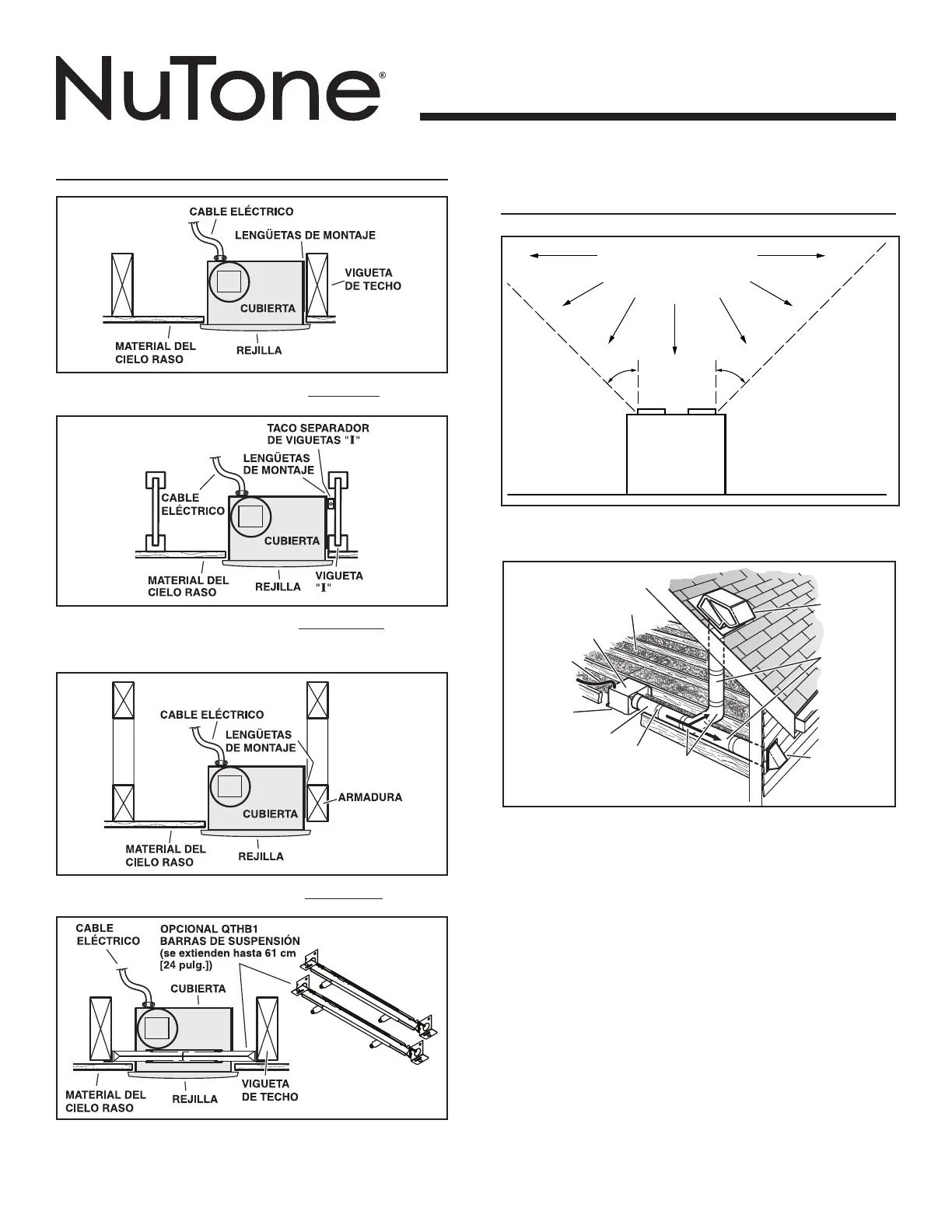

INSTALACIONES TÍPICAS
Montaje de cubierta en viguetas “I”.
Utilice un taco separador de viguetas “I” (suministrado).
Montaje de cubierta en viguetas.
Montaje de cubierta en armadura.
Para el montaje de cubierta en cualquier parte entre las vigu-
etas, i-vigas o armaduras, utilice el kit opcional de barra de sus-
pensión QTHB1 (se vende por separado). Siga las instrucciones
de montaje incluido con el kit.
