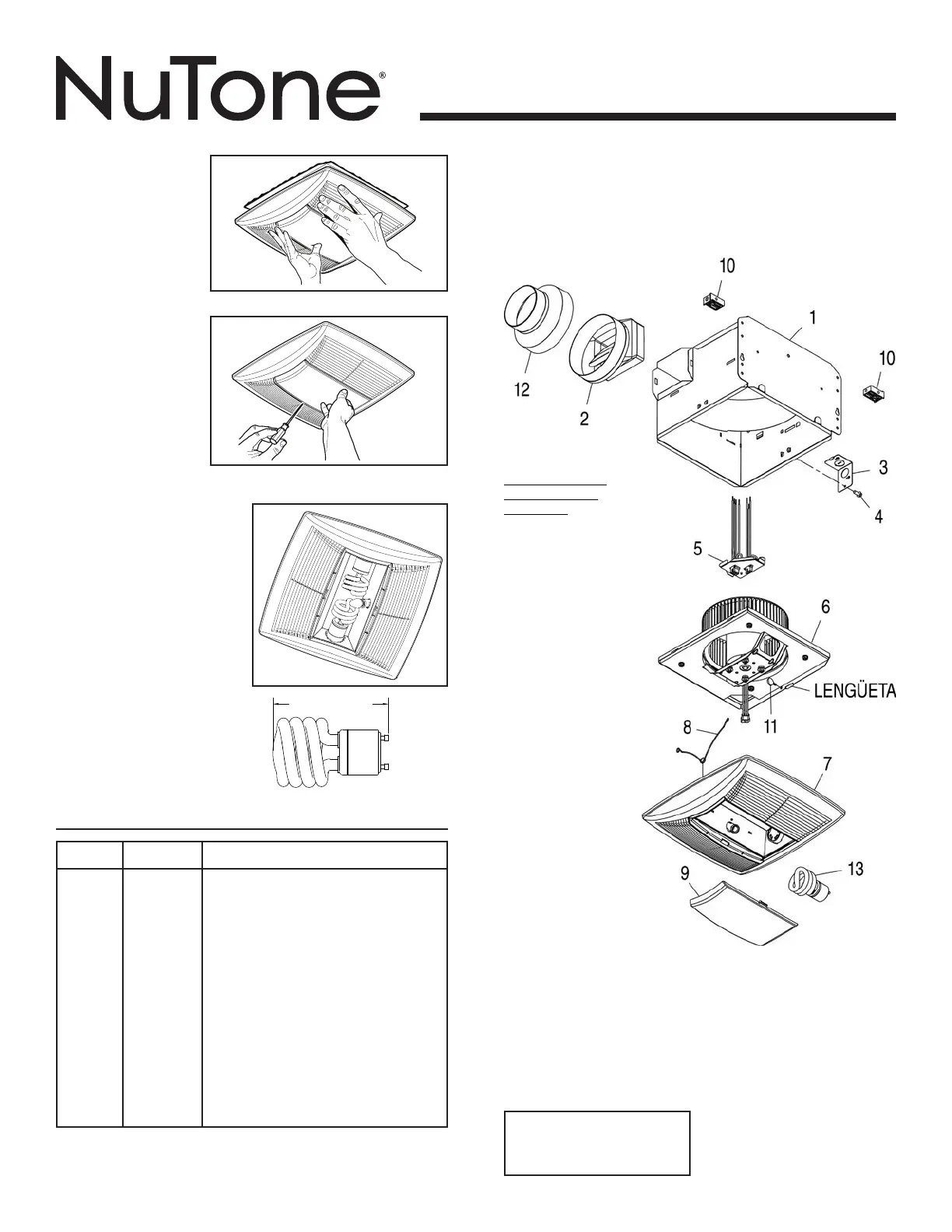

Página 8
MODELO QTN130LE1
99045226A
PIEZAS DE REPUESTO
Clave n.
o
Pieza n.
o
Descripción
1 97016466
2 97018562
3 98010102
4 99170245
5 97018011
6 97019537
7 97018428
8 99140199
9 99111512
10 97018014
11 99420665
12 475
13 99271381
NOTA DE
SERVICIO
Para desmontar
el conjunto del
ventilador:
Desenchufe el
motor.
Saque el tornillo
de mariposa (11)
de la brida de la
placa del motor.
Localice la
LENGÜETA única
de la placa del
motor
(se encuentra
junto al
receptáculo).
Empuje hacia
arriba cerca de
la lengüeta de la
placa del motor
al mismo tiempo
que empuja hacia
afuera el costado
de la cubierta. O
bien, introduzca
un destornillador
de punta recta
en la ranura de
la cubierta (junto
a la lengüeta)
y haga girar el
destornillador.
Al hacer el pedido de una pieza de servicio se debe especificar
el número de la pieza (no el número de la clave).
8. Empuje la
rejilla contra
el cielo raso.
10. Instale las
bombillas.
El producto incluye dos (2)
lámparas fluorescentes tipo
GU24 de 18 W (máx.), con
una longitud total máxima de
3.9 pulg. (100 mm), como se
muestra a continuación.
Compre una bombilla
incandescente para lámpara
de noche tipo C7 de 4 W
(máx.).
Introduzca la lámpara y el
bombillo en sus receptáculos.
Vuelva a colocar la lente.
9. Saque la
lente de la
lámpara.
Con cuidado, inserte
un destornillador
plano pequeño
entre la parilla y la
lente de lámpara.
Haga palanca con
el destornillador y
saque la lente.
Cubierta
Conector de conductor, 6 pulg.
Placa de cableado
Tornillo n.
o
8-18 x 0.375
Conjunto del panel de cableado/arnés
Conjunto del ventilador
Conjunto de la rejilla (incluyen las
piezas de las claves n.
o
8 y 9)
Resorte de la rejilla (se requieren 2)
Lente
Separador (provisto 2)
Tornillo de mariposa n.
o
8-18 x 0.375
Reductor de conducto - 6 a 4 pulg.
Lámpara fluorescente, GU24, 18W
(se requieren 2)
Las piezas de recambio se
pueden ahora pedir en
nuestro Web site. Visítenos
por favor en www.nutone.com
3.9" (100mm) M.O.L.
