MODÈLE SPKACC
Page 7

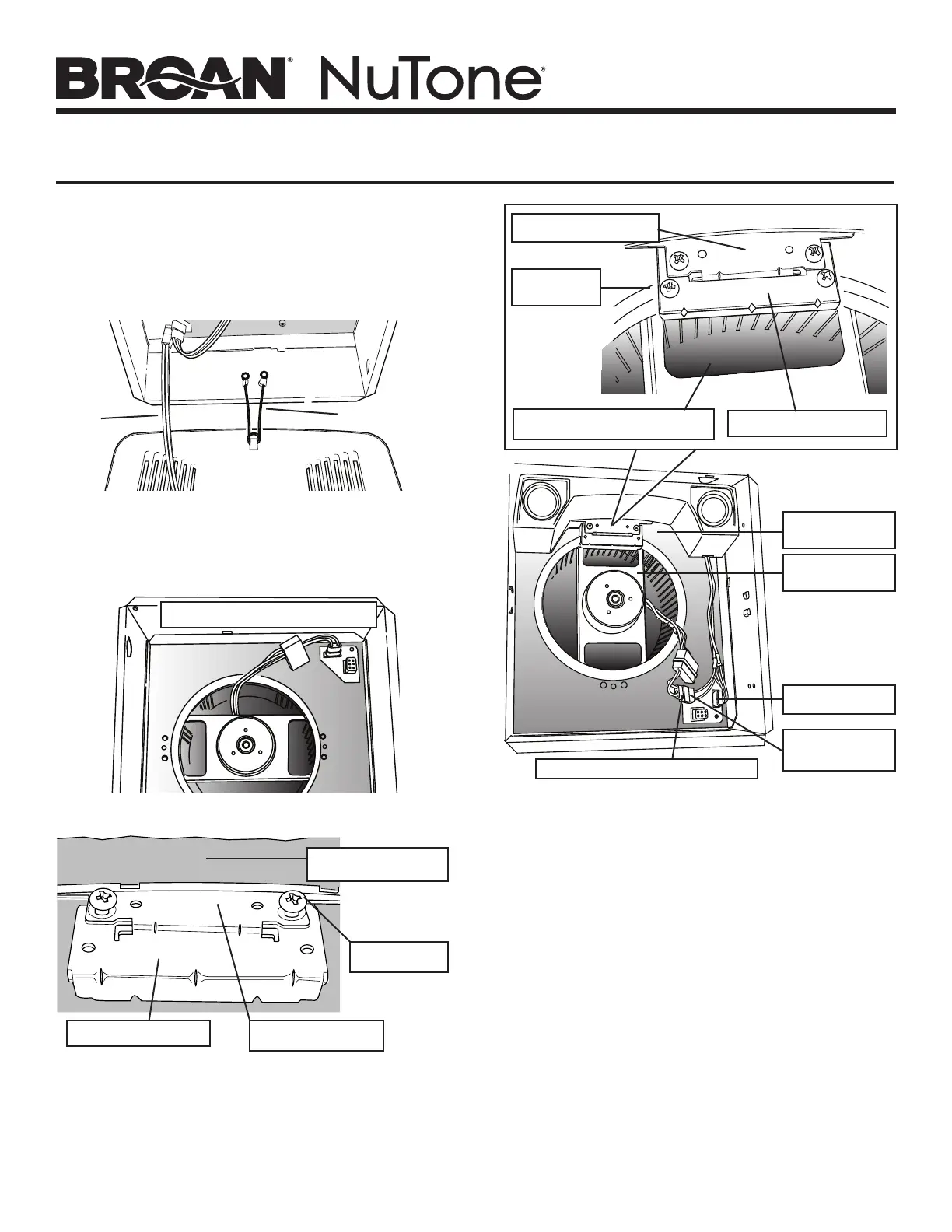

INSTALLATION AVEC SUPPORT DE MOTEUR « À PLAT »
1. AFIN DE DIMINUER LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES : Coupez
l’alimentation du panneau électrique et verrouillez l’interrupteur
principal afin d’empêcher que le courant ne soit rétabli
accidentellement. S’il est impossible de verrouiller l’interrupteur
principal, fixez solidement un message d’avertissement, par
exemple une étiquette, sur le panneau électrique.
2. Enlevez la GRILLE du ventilateur en pinçant les deux
RESSORTS DE GRILLE et en les glissant hors de leurs
rainures de chaque côté du boîtier du ventilateur. Débranchez
le FIL DE L’ÉCLAIRAGE du ventilateur (si le ventilateur
comporte une lumière). Mettez l’ensemble de grille de côté
pour le moment.
GRILLE
3. Débranchez la FICHE DU MOTEUR DU VENTILATEUR.
FICHE DU MOTEUR DU VENTILATEUR
4. Fixez le SUPPORT AUXILIAIRE (support détaché dans le
sachet de pièces) sur le SUPPORT DE HAUT-PARLEUR (fixé
au MODULE DE HAUT-PARLEUR). Installez partiellement deux
(2) VIS N°8-32 X 3/8 PO (petites vis du sachet de pièces) dans
les grands trous du support de haut-parleur et dans le support
auxiliaire de sorte que l’extrémité des vis soit au ras de la surface
inférieure du support auxiliaire. Remarque : Si les vis n’affleurent
pas la surface, les prochaines étapes risquent d’être plus difficiles.
VIS N° 8-32 X
3/8 PO
MODULE DE
HAUT-PARLEUR
SUPPORT AUXILIAIRE
SUPPORT DU
HAUT-PARLEUR
5. Insérez le haut-parleur dans le boîtier du ventilateur. Assurez-
vous que le SUPPORT AUXILIAIRE s’accroche au bord de
l’OUVERTURE DU SUPPORT.
6. Assurez-vous que la surface arrière du haut-parleur est située le
plus près possible de la paroi du boîtier du ventilateur.
7. Fixez le SUPPORT DE HAUT-PARLEUR sur le support auxiliaire
en serrant les VIS N°8-32 X 3/8 PO (partiellement installées à
l’étape 4). Serrez alternativement les deux vis. NE LES SERREZ
PAS TROP.
8. Fixez le haut-parleur au SUPPORT DE MOTEUR en installant
deux (2) VIS N°8-32 X 3/8 PO dans les trous filetés du
SUPPORT AUXILIAIRE. Tournez les vis jusqu’à ce qu’elles
touchent aux « bosses » de la tôle dans l’ouverture du
ventilateur de la PLAQUE DE SÉPARATION. Serrez
alternativement les deux vis. NE LES SERREZ PAS TROP.
9. Insérez la FICHE DU HAUT-PARLEUR dans la prise de courant
dans laquelle le moteur était branché.
10. Branchez la FICHE DU MOTEUR DU VENTILATEUR dans la
PRISE DU FIL DE HAUT-PARLEUR.
11. Branchez le FIL DE L’ÉCLAIRAGE (s’il y a lieu) et reposez la
grille que vous avez débranchée et enlevée à l’étape 2.
12. Rétablissez l’alimentation du ventilateur.
13. Reportez-vous à la section « FONCTIONNEMENT DU HAUT-
PARLEUR Bluetooth® à technologie sans fil » pour les directives
d’utilisation.
OUVERTURE DU SUPPORT
DE MOTEUR
SUPPORT AUXILIAIRE
VIS N° 8-32 X
3/8 PO
SUPPORT DU
HAUT-PARLEUR
FICHE DE
HAUT-PARLEUR
FICHE DU MOTEUR DU VENTILATEUR
PRISE DU FIL DE
HAUT-PARLEUR
SUPPORT DE
MOTEUR
PLAQUE DE
SÉPARATION
RESSORT DE
GRILLE
FIL DE
L’ÉCLAIRAGE
