- 38 -
8. CORTE EL ORIFICIO EN LA BASE DE LA CAMPANA EXTRACTORA
Si no está hecho, corte un orificio en la base de la campana,
utilizando las dimensiones que aparecen a continuación.
NOTAS: 1. La hendidura que hay en el dispositivo sólo debe
cortarse si se va a instalar el control remoto
opcional RMIPWC.
2. La distancia mínima recomendada entre la parte
trasera de la campana y la parte trasera del
borde del orificio es de 2 1/4’’.
A
17 1/16''
HD0084
3 1/2''
16 3/8''
2 1/4''
min.
MODELO DE DISPOSITIVO A
RMIP33 32 1/2’’
RMIP45 44 1/2’’

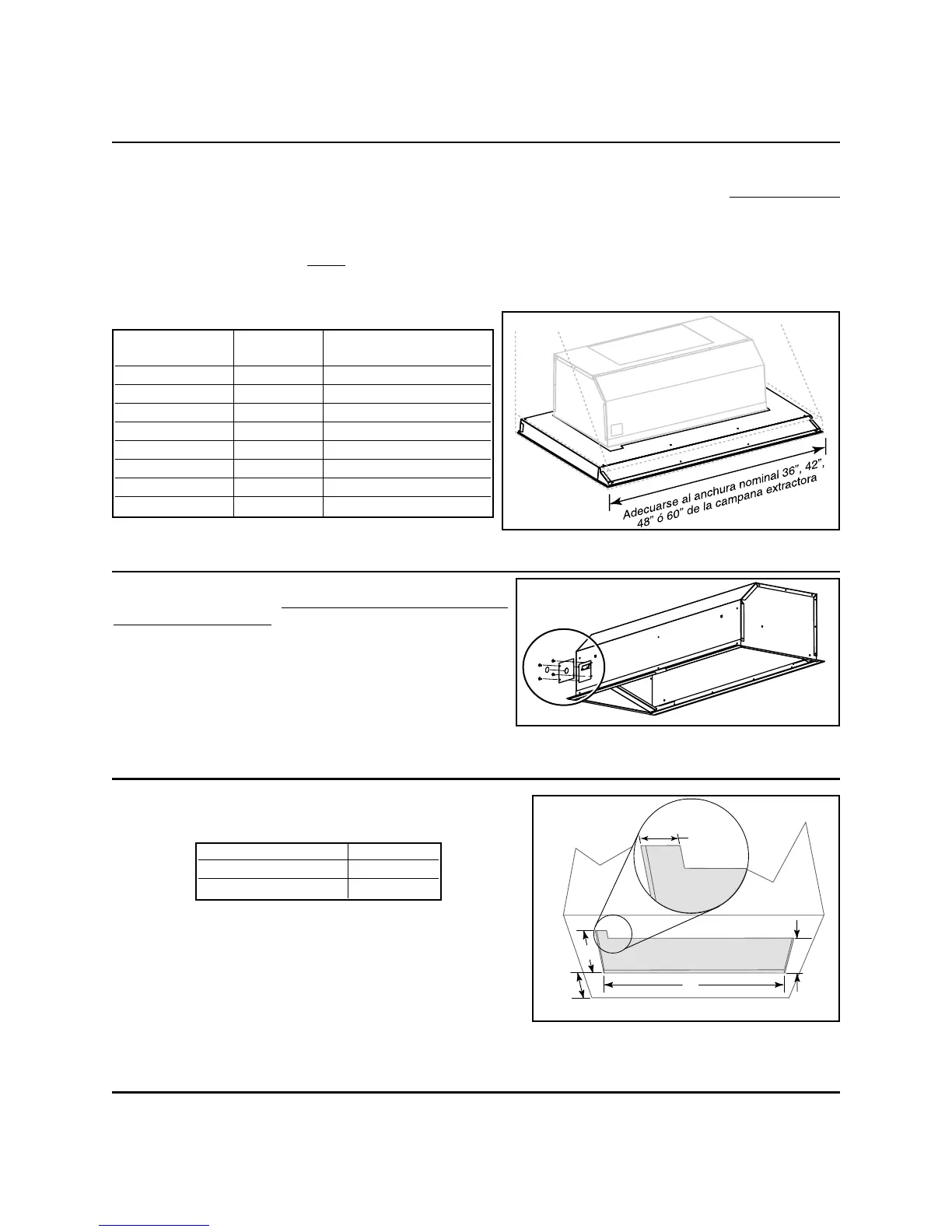

6. INSTALACIÓN DEL REVESTIMIENTO PROTECTOR DE LA CAMPANA
EXTRACTORA (OPCIONAL)
Los revestimientos protectores están especialmente diseñados para proteger la base exterior de la campana
extractora. Para hacer el pedido, consulte la tabla siguiente para saber el número de pieza del protector
adecuado para su dispositivo y para la profundidad de la campana extractora. Visitar www.broan.com
o contactar con el servicio técnico (los números de teléfono son en la cubierta) afin de conocer sus
características específicas, incluyendo las profundidades de todos los modelos. Para instalarlo, consulte
las instrucciones que acompañan al protector de la campana extractora.
El protector debe instalarse antes de colocar el dispositivo.
NOTA: Es posible que por algunos modelos de revestemiento, la parte lejos invade la borde lejos del dispositivo.
Llegado el caso, retire la parte lejos del revestimiento, instalar el dispositivo y reinstalar la parte
lejos del revestimiento.
MODELO DE MODELO DE ANCHURA NOMINAL DE LA
REVESTIMIENTO DISPOSITIVO CAMPANA EXTRACTORA
RML3336 RMIP33 36’’
RML3336S RMIP33 36’’
RML3342 RMIP33 42’’
RML3342S RMIP33 42’’
RML4548 RMIP45 48’’
RML4548S RMIP45 48’’
RML4560 RMIP45 60’’
RML4560S RMIP45 60’’
HA0038E
La conexión eléctrica del control remoto se encuentra
delante del dispositivo. Realice esta conexión antes de
instalar el dispositivo. Para obtener los detalles de
instalación, consulte las instrucciones de instalación
incluidas en el control remoto RMIPWC.
7. INSTALACIÓN DEL CONTROL REMOTO RMIPWC (OPCIONAL)
HL0044
9. INSTALE EL VENTILADOR (EXTERIOR Ó INTERIOR)
VENTILADOR INTERIOR: Siga todas las etapas subsecuentes de este manual.
VENTILADOR EXTERIOR: Se refiere a las instrucciones inclidas con el ventilador exterior. Siga las etapas
13, 14, 16, 17, 19 y siguiente de este manual.
