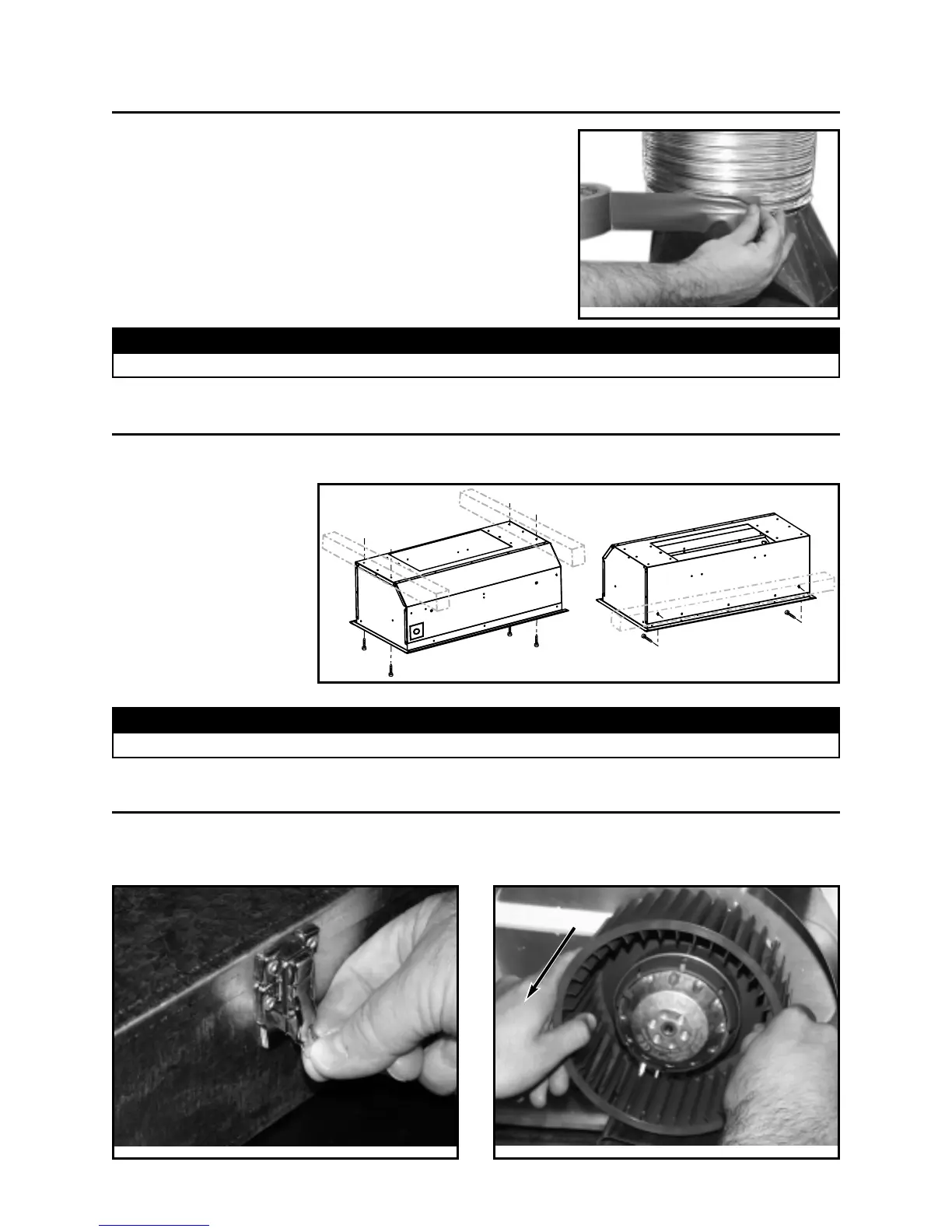

16. CONEXIÓN DEL CONDUCTO (VENTILADOR INTERIOR Y EXTERIOR)
A. Si existe un acceso por la parte superior de la campana,
conecte el conducto y selle las juntas con cinta aislante tras la
etapa 17
Instalación del dispositivo.
B. Si no existe ningún acceso por la parte superior de la campana,
presione con cuidado con el conducto de metal en el orificio de
la base de la campana extractora. Pase el conducto por el
cambio de sección (ventilador interior) o por la brida de la bandeja
de conexión (ventilador exterior). Asegúrese de que la unidad
del adaptador o la rejilla se introduce en el conducto. Selle la
conexión con cinta aislante.
HD0092
17. INSTALACIÓN DEL DISPOSITIVO
Si desea instalar un control de pared opcional, consulte ahora las instrucciones de instalación. Una vez
que las haya consultado, prosiga con la instalación del dispositivo.
Instale el dispositivo dentro de
la campana extractora y
asegúrelo al armazón mediante
los tornillos de montaje de
#8 x 3/4" que se facilitan.
Empiece colocando los 4
tornillos superiores y después
coloque los 2 de la parte
posterior (véase la figura de
la derecha para saber dónde
deben colocarse los tornillos
de montaje).
18. INSTALACIÓN DEL VENTILADOR (INTERIOR)
El ventilador debe ser instalado a la bandeja de conexión utilizando 6 tornillos #8 x 3/8’’ para el ventilador
simple y 8 tornillos #8 x 3/8’’ para el ventilador doble. Saque la tapa del ventilador. Saque la o las rueda(s)
del ventilador tirándola delicadamente (ver fotos de abajo).
HD0021
HD0022
HD0085
ARRIBA
PARTE POSTERIOR
PRECAUCIÓN
Tenga cuidado de no doblar el conducto ni apretar cables eléctricos al instalar el dispositivo.
PRECAUCIÓN
Tenga cuidado de no doblar el conducto cuando instale el dispositivo (etapa 17).
