nvent Raychem ETS-05 Series User Manual

8 | nVent.com
A
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
0
1
0
1

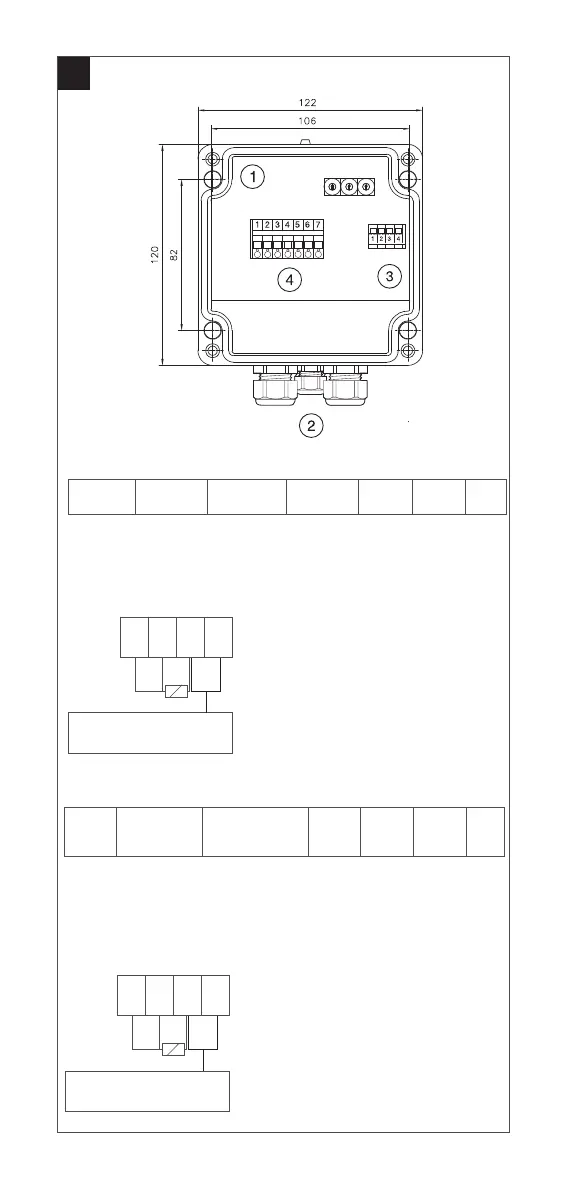

ETS-05-L2/H2/A2-E
TERMINAL BLOCK
1
Relay Out
2
Neutral Out
3
Neutral Supply
4
230V Supply
5
Earth
6
Earth
7
Earth
Terminals 2 and 3 are joined electrically
Terminals 5, 6 and 7 are joined electrically
*NOTE: Do not remove Earth connecting wire
SENSOR/FAILURE MODE SELECT TERMINALS
Terminals 1 to 3 allow for the connection
of a three wire PT100 sensor.
Terminals 3 to 4 allow the user to select
the default heating status on sensor error.
Without a link fitted the heating will turn OFF
if a sensor error is detected (default)
With a link fitted the heating will turn ON if
a sensor error is detected
4321
Heater status on Error
Link 3-4 removed = Output OFF
Link 3-4 fitted = Output ON
ANSCHLUSSKLEMMENBLOCK LEISTUNG
1
Relais
Ausgang
2
Neutralleiter
Ausgang
3
Neutralleiter
Eingang
4
230V
Eingang
5
PE
6
PE
7
PE
Klemmen 2 und 3 gebrückt
Klemmen 5, 6 und 7 gebrückt
HINWEIS: Schutzleiter nicht entfernen
ANSCHLUSSKLEMMENBLOCK TEMPERATURSENSOR UND
FUNKTIONSAUSWAHL FÜR SCHALTVERHALTEN
An die Klemmen 1 bis 3 ist ein Pt100-Dreileiterfühler anzuschließen.
Funktionsauswahl für Schaltverhalten
bei Sensorfehler (Unterbrechung oder
Kurzschluss):
Klemme 3-4 gebrückt = Heizung EIN
Klemme 3-4 offen = Heizung AUS
4321
Status Heizleitung bei Ausfall
3–4 nicht gebrückt = Ausgang AUS
3–4 gebrückt = Ausgang EIN

nvent Raychem ETS-05 Series Specifications

General

Brand	nvent
Model	Raychem ETS-05 Series
Category	Thermostat
Language	English
