nVent.com | 9
BORNIER
1
Sortie
relais
2
Sortie
neutre
3
Alimentation
neutre
4
Alimentation
230V
5
Terre
6
Terre
7
Terre
Raccordement électrique des bornes 2 et 3
Raccordement électrique des bornes 5, 6 et 7
*REMARQUE: ne pas retirer le câble de raccordement à la terre.

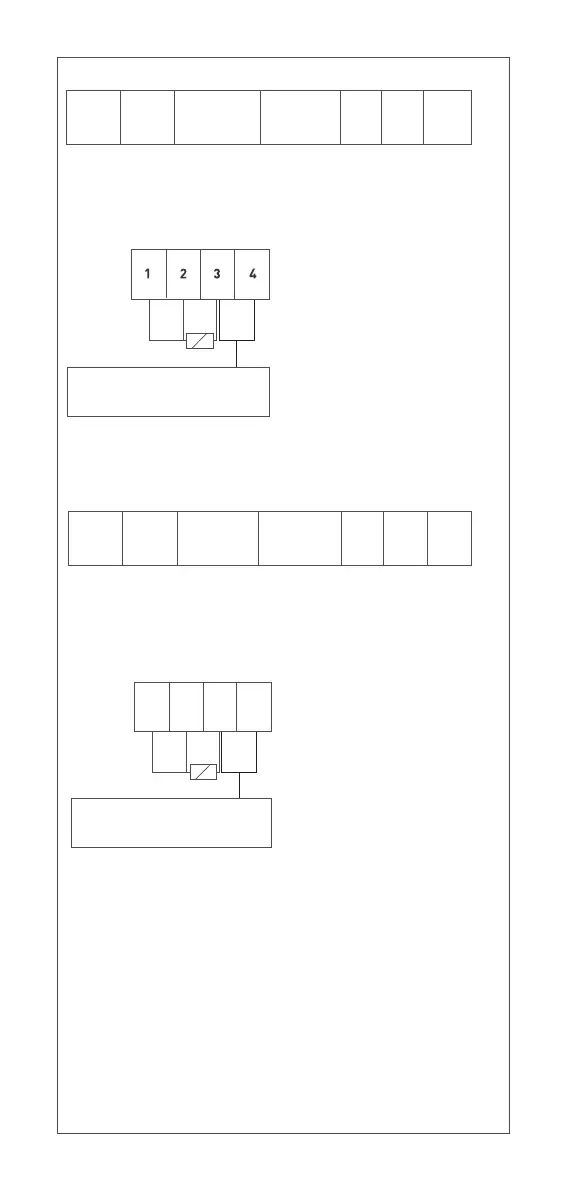

BORNES DE SONDE/ SÉLECTION DE MODE ERREUR
Les bornes 1 à 3 permettent de
raccorder une sonde PT100 3fils.
Les bornes 3 à 4 permettent à
l’utilisateur de sélectionner l’état par
défaut du chauffage en cas d’erreur
de la sonde. En l’absence de liaison, le
chauffage S’ÉTEINT lorsqu’une erreur
de sonde est détectée (comportement
par défaut). Quand une liaison est
établie, le chauffage se met EN
MARCHE lorsqu’une erreur de sonde
est détectée.
État de l’élément chauffant en erreur
Liaison 3-4 coupée = Sortie ÉTEINTE
Liaison 3-4 établie = Sortie EN MARCHE
BLOQUE DE TERMINALES
1
Entrega
de relé
2
Entrega
neutral
3
Suministro
neutral
4
Suministro de
230 V
5
Tierra
6
Tierra
7
Tierra
Los terminales 2 y 3 están unidos eléctricamente
Los terminales 5, 6 y 7 están unidos eléctricamente
*NOTA: No retire el cable de conexión a tierra
TERMINALES DE SELECCIÓN DE MODO DE SENSOR/AVERÍA
Los terminales del 1 al 3 permiten la conexión del sensor PT100 de tres hilos.
Los terminales 3 y 4 permiten
al usuario seleccionar el estado
térmico predeterminado ante el
error del sensor.
Sin enlace establecido, el
calentamiento se desactiva al
detectarse un error del sensor (valor
predeterminado).
Con enlace establecido, el
calentamiento se activa al
detectarse un error del sensor.
4321
Estado de error del calefactor
Enlace 3-4 suprimido = entrega desactivada
Enlace 3-4 establecido = entrega activada
