O&O ZERO14-24V - Cable Note; Gearmotor Layout

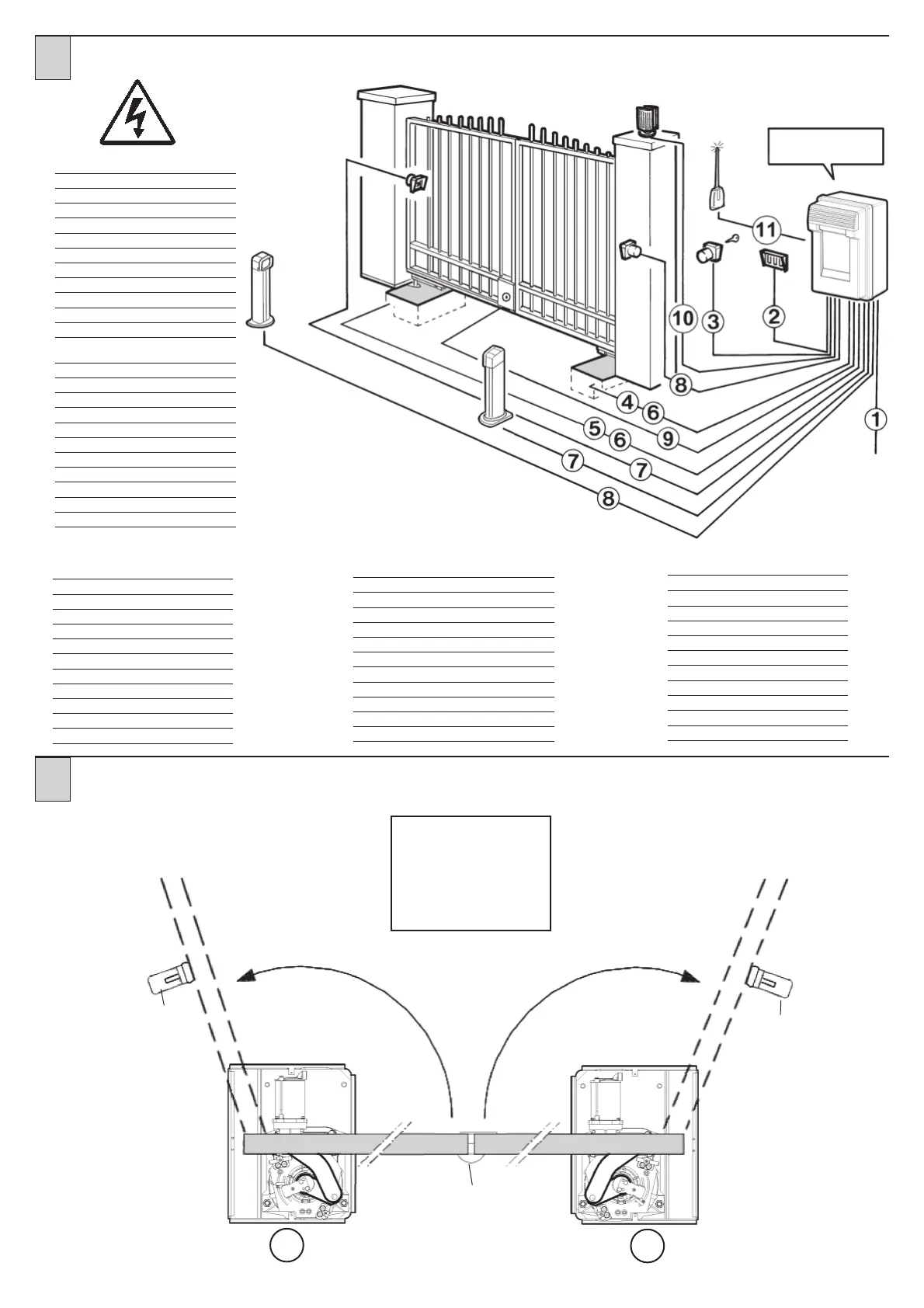

1 ) Ligne monophasée 2 x 1,5 + T
2) Tableau des boutons 4 x 0,5
3) Sélecteur à clé 3 x 0,5
4) Moteur 1 2 x 1,5
5) Moteur 2 2 x 2,5
6) Fin de course 3 x 1
7) Photocellule émettrice 2 x 0,5
8) Photocellule réceptrice 4 x 0,5
9) Verrouillage électrique 2 x 0,5
10) Clignotant 2 x 0,5
11) Antenne (câb. blindé) RG58
11) Récepteur 4 x 0,5
1) Línea monofásica 2 x 1,5 + T
2) Caja de pulsadores 4 x 0,5
3) Selector de llave 3 x 0,5
4) Motor 1 2 x 1,5
5) Motor 2 2 x 2,5
6) Fin de carrera 3 x 1
7) Fotocélula transmisor 2 x 0,5
8) Fotocélula receptor 4 x 0,5
9) Cierre electrónico 2 x 0,5
10) Indicador intermitente 2 x 0,5
11) Antena (c. blindado) RG58
11) Receptor 4 x 0,5
1) Single-phase line 2 x 1,5 + E
2) Push button panel 4 x 0,5
3) Key switch 3 x 0,5
4) Motor 1 2 x 1,5
5) Motor 2 2 x 2,5
6) Switch sensors 3 x 1
7) Trasmitting photocell 2 x 0,5
8) Receiving photocell 4 x 0,5
9) Electric lock 2 x 0,5
10) Flasher 2 x 0,5
11) Antenna (with shielding) RG58
11) Receiver use 4 x 0,5
1) Linea Monofase 2 x 1,5 + T
2) Pulsantiera 4 x 0,5
3) Selettore a chiave 3 x 0,5
4) Motore 1 2 x 1,5
5) Motore 2 2 x 2,5
6) Sensori fi necorsa 3 x 1
7) Fotocell. trasmett. 2 x 0,5
8) Fotocell. ricevitore 4 x 0,5
9) Elettroserratura 2 x 0,5
10) Lampeggiante 2 x 0,5
11) Antenna (cavo scherm.) RG58
11) Utilizzo ricevente 4 x 0,5
1) Einphasenleitung 2 x 1,5 + E
2) Tastatur 4 x 0,5
3) Schlüsselschalter 3 x 0,5
4) Motor 1 2 x 1,5
5) Motor 2 2 x 2,5
6) Endlagensensoren 3 x 1
7) Senderfotozelle 2 x 0,5
8) Empfängerfotozelle 4 x 0,5
9) Elektro-Schloß 2 x 0,5
10) Blinkleuchte 2 x 0,5
11) Antenne (m.Abschirm.) RG58
11) Empfänger 4 x 0,5
NOTA CAVI • CABE NOTE • CONNEXION CABLES • BEMERKUNG ZU DEN KABEL ANSCHLÜSSEN • NOTA CABLES
3
LOG-GK
4
DISPOSIZIONE MOTORIDUTTORE • GEARMOTOR LAYOUT • DISPOSITION DU MOTORÉDUCTEUR
DISPOSITION DES GETRIEBEMOTORS • DISPOSICIÓN DEL MOTORREDUCTOR
120°
A
A
A
Finecorsa
Limit switch
A Fin de course
Schranksperre
fi nal de carrera
DX
SX
120°
