8.1 – Connection of the weighing platform
 The cable of the cell must not be channeled together with other cables (ex. exits
connected with remote-control switch or power cables), but it has to follow its own path.
It is possible to connect a weighing platform with 8 350 ohm cells in parallel to the device.
The cells have a 5Vcc power tension and it is protected by a temporary short circuit. The Mearure fielf of
the device implies the use of 1 mV/V - 4 mV/V loading cells.

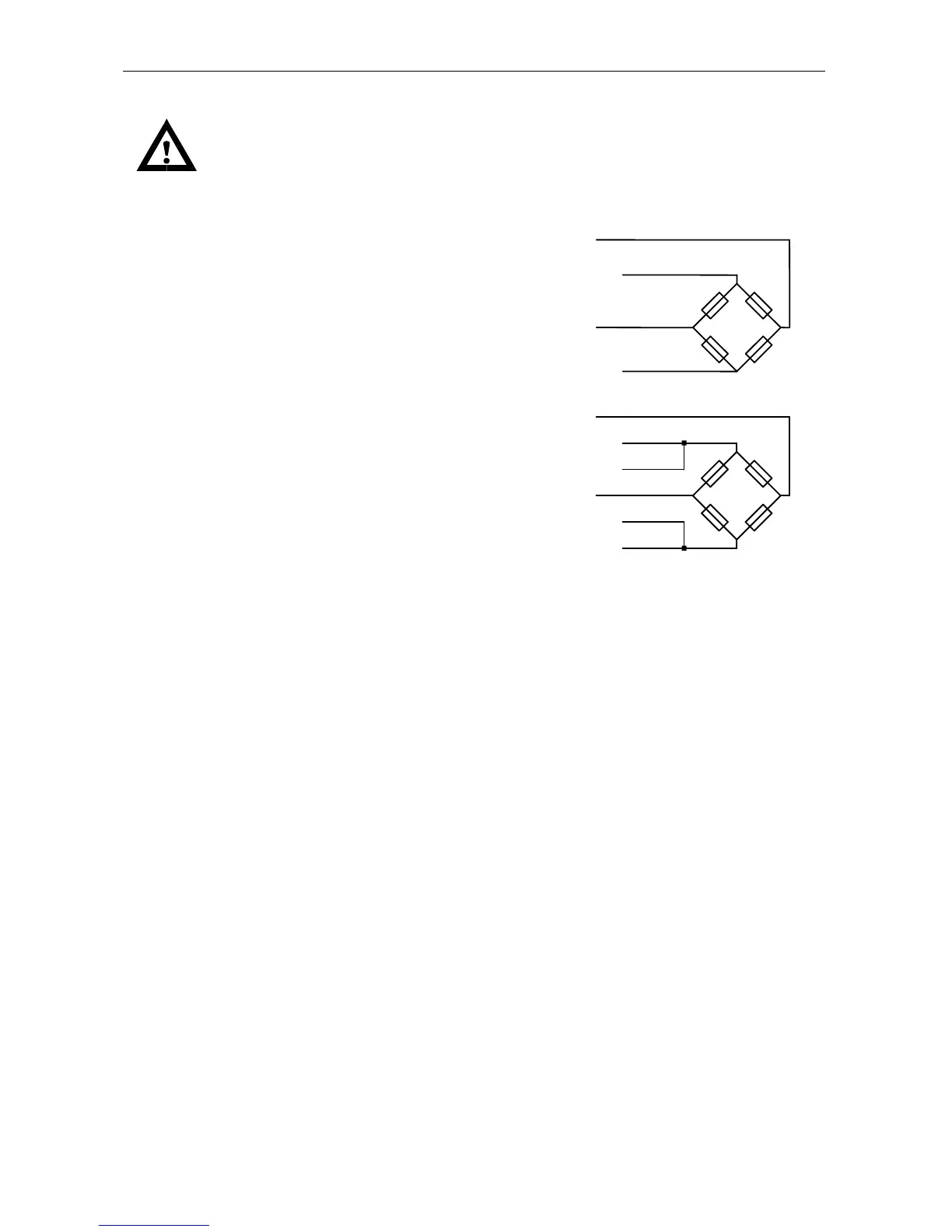

CONNESSIONE A 4 FILI
1 : EXC- ALIMENTAZIONE –
2 : EXC+ ALIMENTAZIONE +
3 : REF+ Cortocircuitare con morsetto 11.
4 : REF- Cortocircuitare con morsetto 10.
5 : SIG- SEGNALE –
6 : SIG+ SEGNALE +
ALIMENTAZIONE +
ALIMENTAZIONE -
SEGNALE +
SEGNALE -
CONNESSIONE A 6 FILI
1 : EXC- ALIMENTAZIONE –
2 : EXC+ ALIMENTAZIONE +
3 : REF+ REFERENCE +
4 : REF- REFERENCE -
5 : SIG- SEGNALE –
6 : SIG+ SEGNALE +
ALIMENTAZIONE +
ALIMENTAZIONE -
SEGNALE +
SEGNALE -
RIFERIMENTO +
RIFERIMENTO -
8.7 – List of variables for the labelling machine
V00 "Intestazione riga 1"
V01 "Intestazione riga 2"
V02 "Intestazione riga 3"
V03 "Data"
V04 "Data Barcode"
V05 "Ora"
V06 "Pesata"
V07 "Pesata Barcode"
V08 "Netto"
V09 "Netto Barcode"
V10 "Lordo"
V11 "Lordo Barcode"
V12 "Tara"
V13 "Tara Barcode"
V14 "Memoria Fiscale"
