10.4 MOTORE HQLa / QSRa 80 - 160
10.4 MOTOR HQLa / QSRa 80 - 160
10.4 MOTOR HQLa/ QSRa 80 - 160
1
Albero
Shaft
Welle
2
Portina grigliata lato comando
Drive-end grided door
Luftauslass Antriebsseite A
3
Supporto cuscinetto lato comando
Drive-end bearing support
Lagerflansch Antriebsseite A
4
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
5
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
6
Portina chiusa lato comando
Drive-end closed door
Seitl. Gehäusedeckel Antriebsseite A geschlossen
7
Avvolgimento
Winding
Wicklung
8
Rotore
Rotor
Rotor
9
Statore
Stator
Stator
10
Portamorsettiera
Terminal box
Klemmenkasten
11
Coperchio coprimorsettiera
Terminal box cover
Deckel Klemmenkasten
12
Morsettiera
Terminal board
Klemmleiste
13
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
14
Portina chiusa lato opposto comando
Non drive-end closed door
Seitl. Gehäusedeckel Rückseite B geschlossen
15
Motore ventilatore
Electric fan motor
Lüftermotor
16
Flangia paragrasso/blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Rückseite B
17
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
18
Supporto cuscinetto lato opposto comando
Non drive-end bearing support
Lagerflansch Rückseite B
19
Trasduttore
Transducer
Drehzahlaufnehmer
20
Ventilatore
Fan
Lüfter
21
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
22
Filtro ventilatore
Fan filter
Luftfilter
23
Modulo portaventilatore
Fan support
Lüftergehäuse

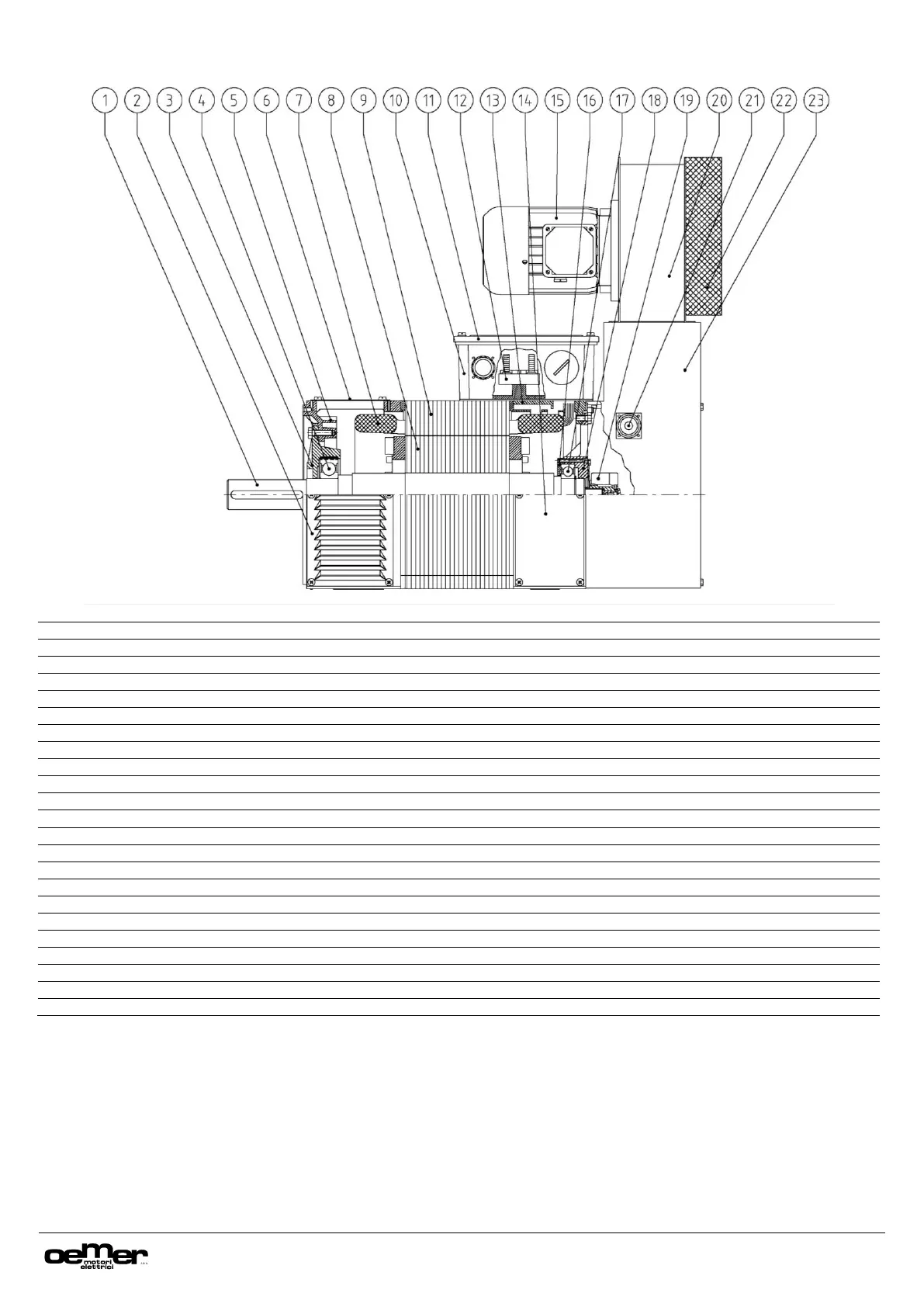

Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
