Instruction Manual
AC 02/2019-rev.1.1

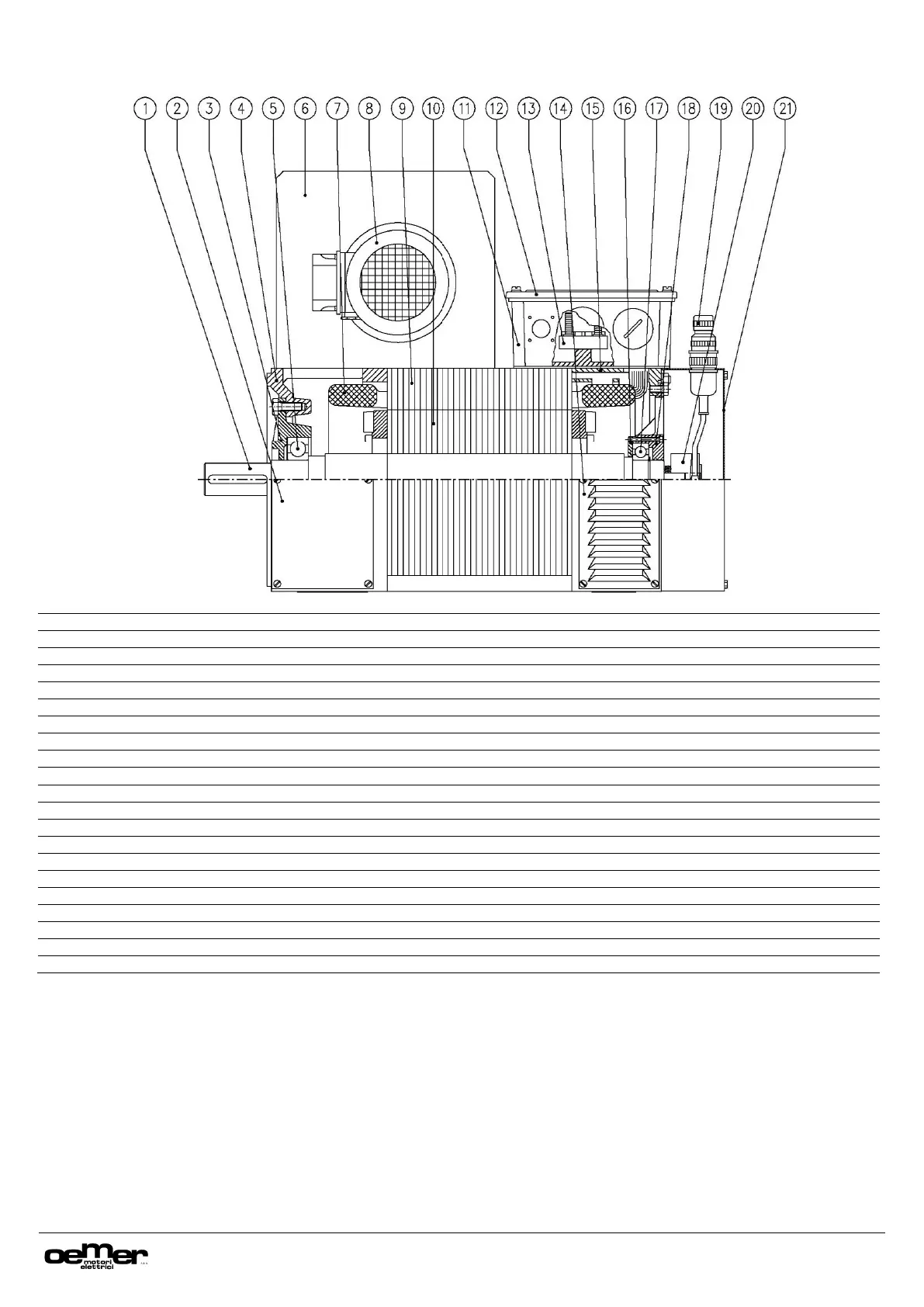

10.3 MOTORE QLa 132 - 160
10.3 MOTOR QLa 132 - 160
10.3 MOTOR QLa 132 - 160
1
Albero
Shaft
Welle
2
Portina chiusa lato comando
Drive-end little door closed
Seitl. Gehäusedeckel Antriebseite A geschlossen
3
Supporto cuscinetto lato comando
Drive-end bearing support
Lagerflansch Antriebsseite A
4
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
5
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
6
Elettroventilatore
Electric fan
Lüfter
7
Avvolgimento
Winding
Wicklung
8
Motore ventilatore
Motor electric fan
Lüftermotor
9
Statore
Stator
Stator
10
Rotore
Rotor
Rotor
11
Portamorsettiera
Terminal box
Klemmenkasten
12
Coperchio coprimorsettiera
Terminal box cover
Deckel Klemmenkasten
13
Morsettiera
Terminal board
Klemmleiste
14
Portina grigliata lato opposto comando
Non drive-end little door grided
Luftauslass Rückseite B
15
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
16
Flangia paragrasso/blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Rückseite B
17
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
18
Supporto cuscinetto lato opposto comando
Non drive-end bearing support
Lagerflansch Rückseite B
19
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
20
Trasduttore
Transducer
Drehzahlaufnehmer
21
Calotta di chiusura
Cover
Lüftergehäuse
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen
