Instruction Manual
AC 02/2019-rev.1.1

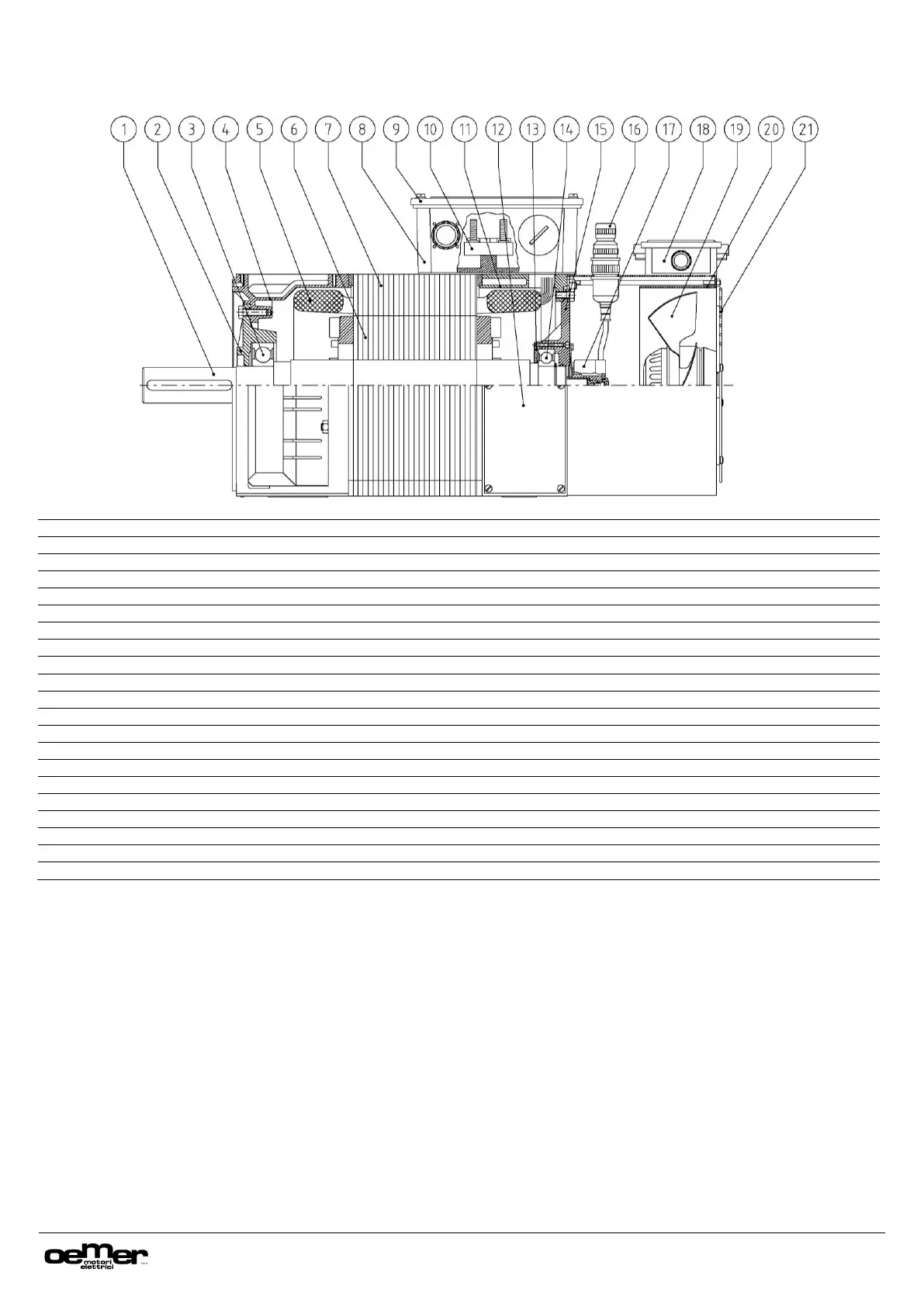

10.2 MOTORE HQL / QSR / HQCA 80…160
HQCA 80 – QS / QLS 132…160
10.2 MOTOR HQL / QSR / HQCA 80…160
HQCA 80 – QS / QLS 132…160
10.2 MOTOR HQL / QSR / HQCA 80…160
HQCA 80 – QS / QLS 132…160
1
Albero
Shaft
Welle
2
Supporto cuscinetto lato comando
Drive-end bearing support
Lagerflansch Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
5
Avvolgimento
Winding
Wicklung
6
Rotore
Rotor
Rotor
7
Statore
Stator
Stator
8
Portamorsettiera
Terminal box
Klemmenkasten
9
Coperchio coprimorsettiera
Terminal box cover
Deckel Klemmenkasten
10
Morsettiera
Terminal board
Klemmleiste
11
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
12
Portina chiusa lato opposto comando
Non drive-end closed door
Seiltlicher Gehäusedeckel geschlossen
13
Flangia paragrasso/blocca cuscinetto
Bearing flange
Lagerabschlussdeckel
14
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
15
Supporto cuscinetto lato opposto comando
Non drive end bearing support
Lagerflansch Antriebsseite B
16
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
17
Trasduttore
Transducer
Drehzahlaufnehmer
18
Portamorsettiera elettroventilatore
Fan terminal board
Lüfter-Klemmenkasten
19
Elettroventilatore
Electric fan
Ventilatormembran
20
Modulo portaventilatore
Fan support
Elektrolüfter
21
Griglia elettroventilatore
Electric fan grid
Lüfter-Einlass
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen
