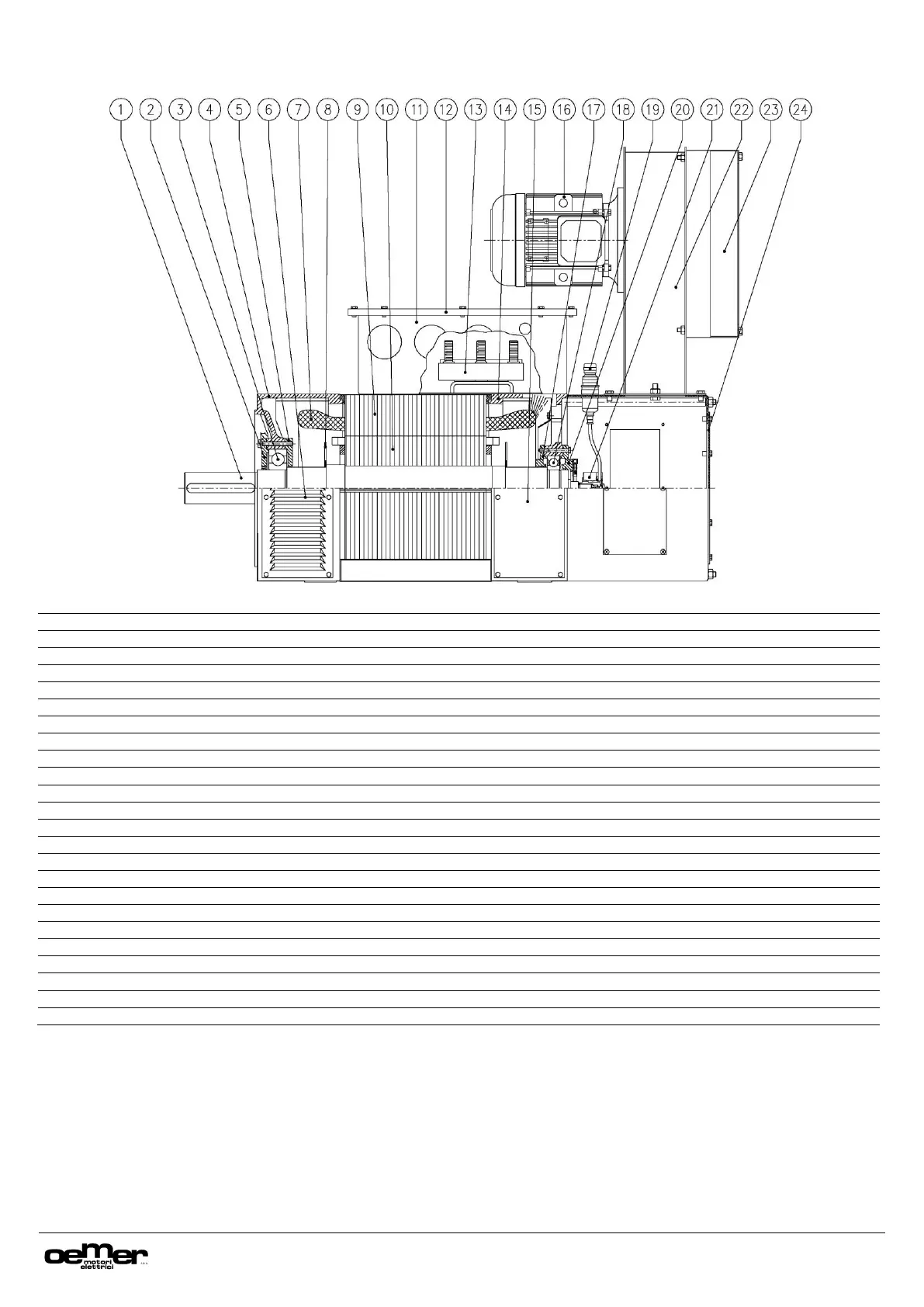

10.5.1 MOTORE HQLa-Li 180 - 225
10.5.1 MOTOR HQLa-Li 180 - 225
10.5.1 MOTOR HQLa-Li 180 - 225
1
Albero
Shaft
Welle
2
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
5
Flangia paragrasso
Grease seal flange
Lagerabschlussdeckel Rückseite A
6
Portina grigliata lato comando
Drive-end little door grided
Luftauslass Antriebsseite A
7
Avvolgimento
Winding
Wicklung
8
Girante equilibratura rotore
Balancing ring
Auswuchtring
9
Statore
Stator
Stator
10
Rotore
Rotor
Rotor
11
Portamorsettiera
Terminal box
Klemmenkasten
12
Coperchio coprimorsettiera
Terminal box cover
Deckel Klemmenkasten
13
Morsettiera
Terminal board
Klemmleiste
14
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
15
Portina chiusa lato opposto comando
Non drive-end little door closed
Seitl. Gehäusedeckel Rückseite B geschlossen
16
Motore elettroventilatore
Fan unit motor
Lüftermotor
17
Flangia paragrasso
Grease seal flange
Lagerabschlussdeckel Rückseite B
18
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
19
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
20
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Antriebsseite B
21
Trasduttore
Transducer
Drehzahlaufnehmer
22
Ventilatore
Fan unit
Lüfter
23
Filtro aria
Air filter
Luftfilter
24
Modulo portaventilatore
Fan support
Lüftergehäuse
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
