10.6 MOTORE HQL/HQLa/HQLa-Li/QSR 280
10.6 MOTOR HQL/HQLa/HQLa-Li/QSR 280
10.6 MOTOR HQL/HQLa/HQLa-Li/QSR 280
1
Albero
Shaft
Welle
2
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Valvola grasso
Grease valve
Schmiernippel
5
Flangia paragrasso
Grease seal flange
Lagerabschlussdeckel Rückseite A
6
Portina grigliata lato comando
Drive-end little door grided
Luftauslass Antriebsseite A
7
Avvolgimento
Winding
Wicklung
8
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
9
Statore
Stator
Stator
10
Rotore
Rotor
Rotor
11
Portina chiusa lato opposto comando
Non drive-end little door closed
Seitl. Gehäusedeckel Rückseite B geschlossen
12
Portamorsettiera
Terminal box
Klemmenkasten
13
Coperchio coprimorsettiera
Terminal box cover
Deckel Klemmenkasten
14
Morsettiera
Terminal board
Klemmleiste
15
Motore elettroventilatore
Fan unit motor
Lüftermotor
16
Flangia paragrasso
Grease seal flange
Lagerabschlussdeckel Rückseite B
17
Valvola grasso
Grease valve
Schmiernippel
18
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
19
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
20
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Antriebsseite B
21
Ventilatore
Fan unit
Lüfter
22
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
23
Trasduttore
Transducer
Drehzahlaufnehmer
24
Filtro aria
Air filter
Luftfilter
25
Modulo portaventilatore
Fan support
Lüftergehäuse

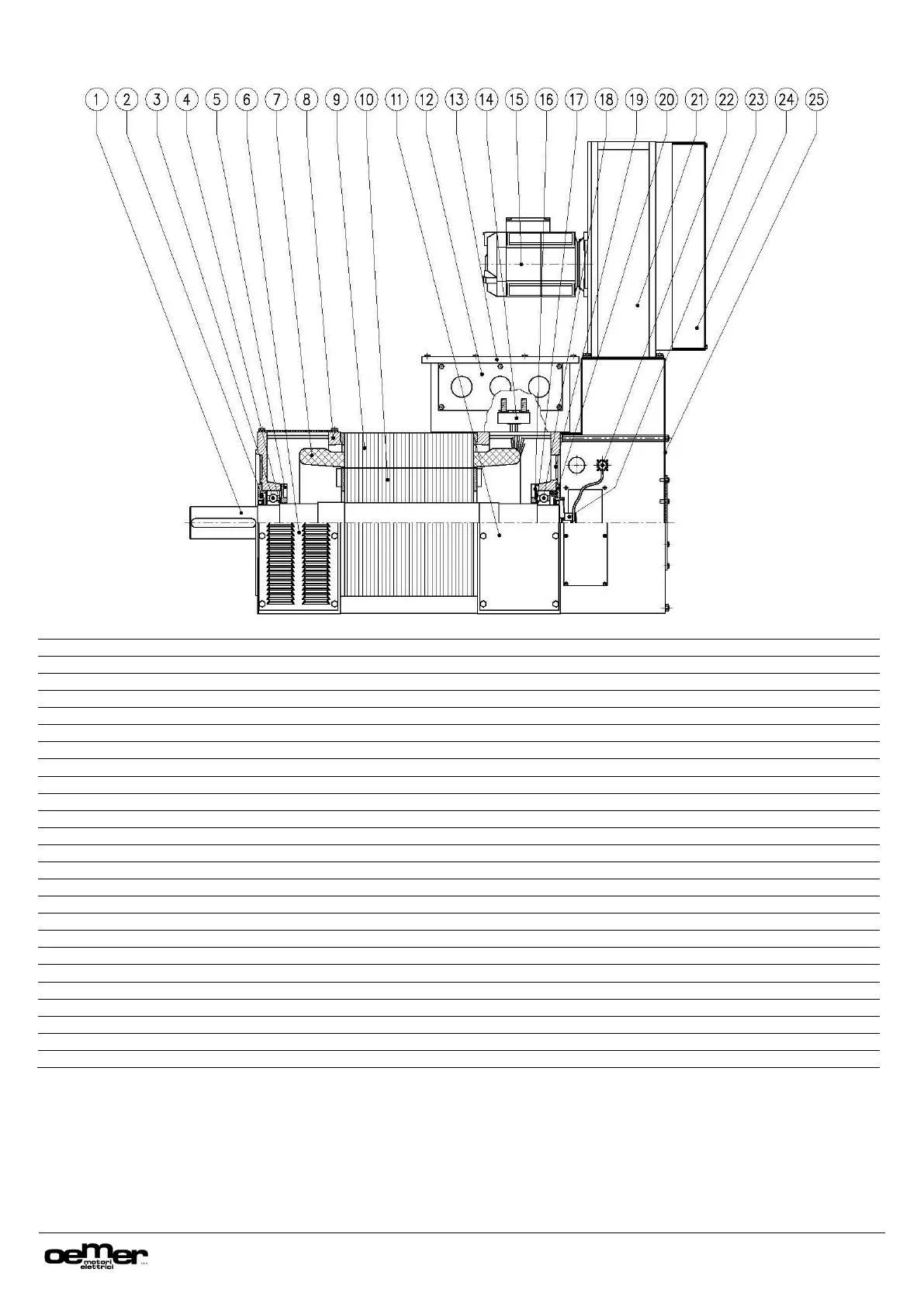

Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
