Oemer QL - Page 69

69 - 97
Instruction Manual
AC 02/2019-rev.1.1
10.7 MOTORE HQL / HQLa / QSR 355
10.7 MOTOR HQL / HQLa / QSR 355
10.7 MOTOR HQL / HQLa / QSR 355
1
Albero
Shaft
Welle
2
Supporto cuscinetto lato comando
Drive-end bearing support
Lagerflansch Antriebsseite A
3
Cuscinetto a rulli lato comando
Drive-end roller bearing
Rollenlager Antriebsseite A
4
Flangia
Flange
Flansch
5
Coperchio lato comando
Drive-end cover
Deckel Antriebseite A
6
Cuscinetto a sfere comando
Drive-end ball bearing
Kugellager Antriebsseite A
7
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Antriebsseite A
8
Anello di equilibratura rotore
Balancing ring
Deckel Klemmenkasten
9
Avvolgimento
Winding
Wicklung
10
Statore
Stator
Stator
11
Rotore
Rotor
Rotor
12
Gruppo coprimorsettiere
Terminal box
Klemmenkasten
13
Morsettiera (barre di connessione)
Terminal board (connection bars)
Klemmleiste
14
Motore elettroventilatore
Fan unit motor
Lüftermotor
15
Flangia blocca cuscinetto
Bearing flange
Lagerabschlussdeckel Rückseite B
16
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
17
Supporto cuscinetto lato opposto comando
Non drive-end bearing support
Lagerflansch Rückseite B
18
Ventilatore
Fan unit
Lüfter
19
Panno filtro
Air filter
Luftfilter
20
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
21
Filtro aria
Air filter box
Luftfiltergehäuse
22
Piastra supporto copertura encoder
Support for encoder housing
Stützflansch Drehgebergehäuse
23
Connettore encoder
Encoder connector
Stecker Drehzahlaufnehmer
24
Albero per encoder
Encoder shaft
Welle Drehzahlaufnehmer
25
Encoder
Encoder
Drehzahlaufnehmer
26
Copertura encoder
Encoder Cover
Lüftergehäuse
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:

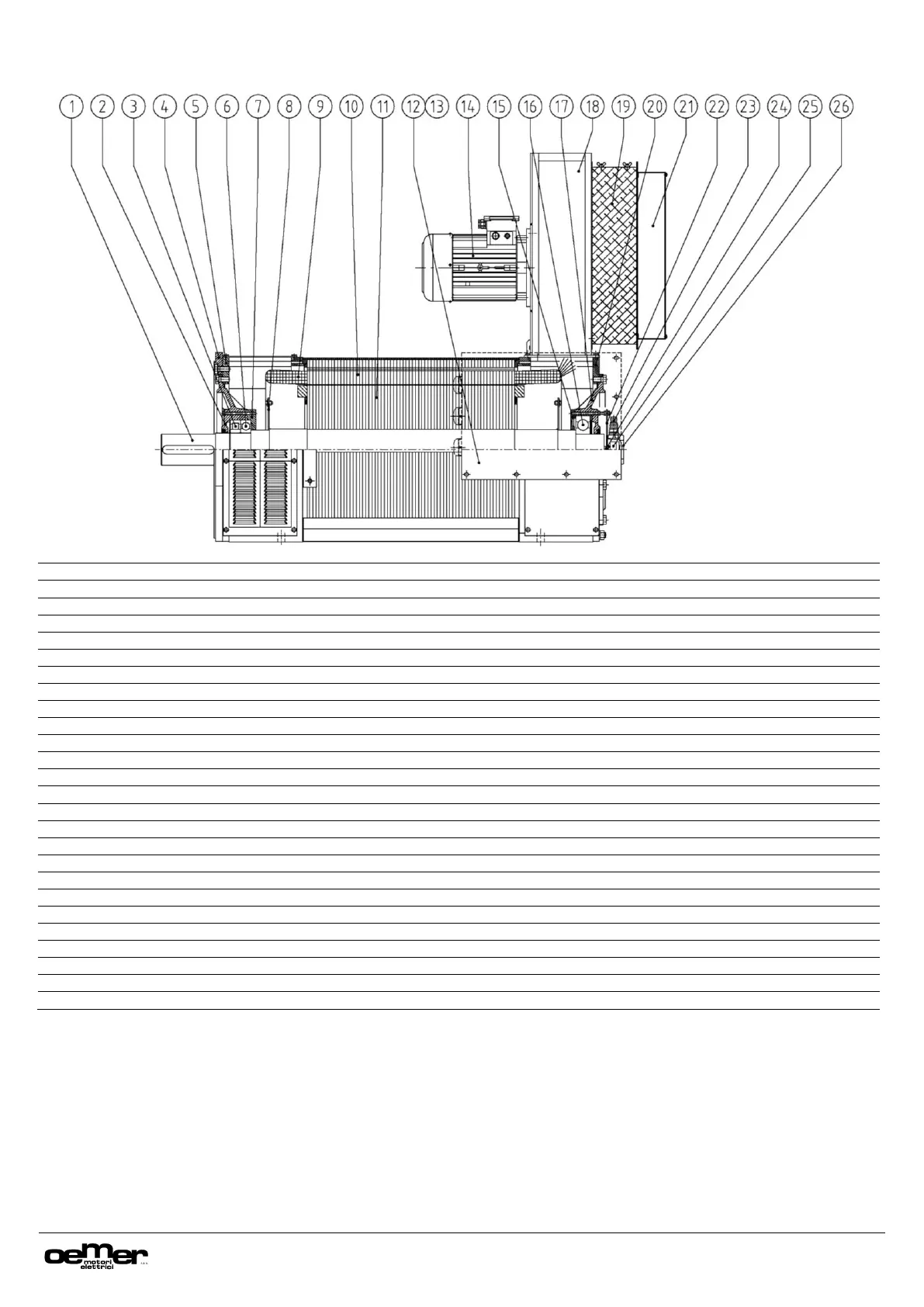

Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
