Oemer QL - Page 72

72 - 97
Instruction Manual
AC 02/2019-rev.1.1

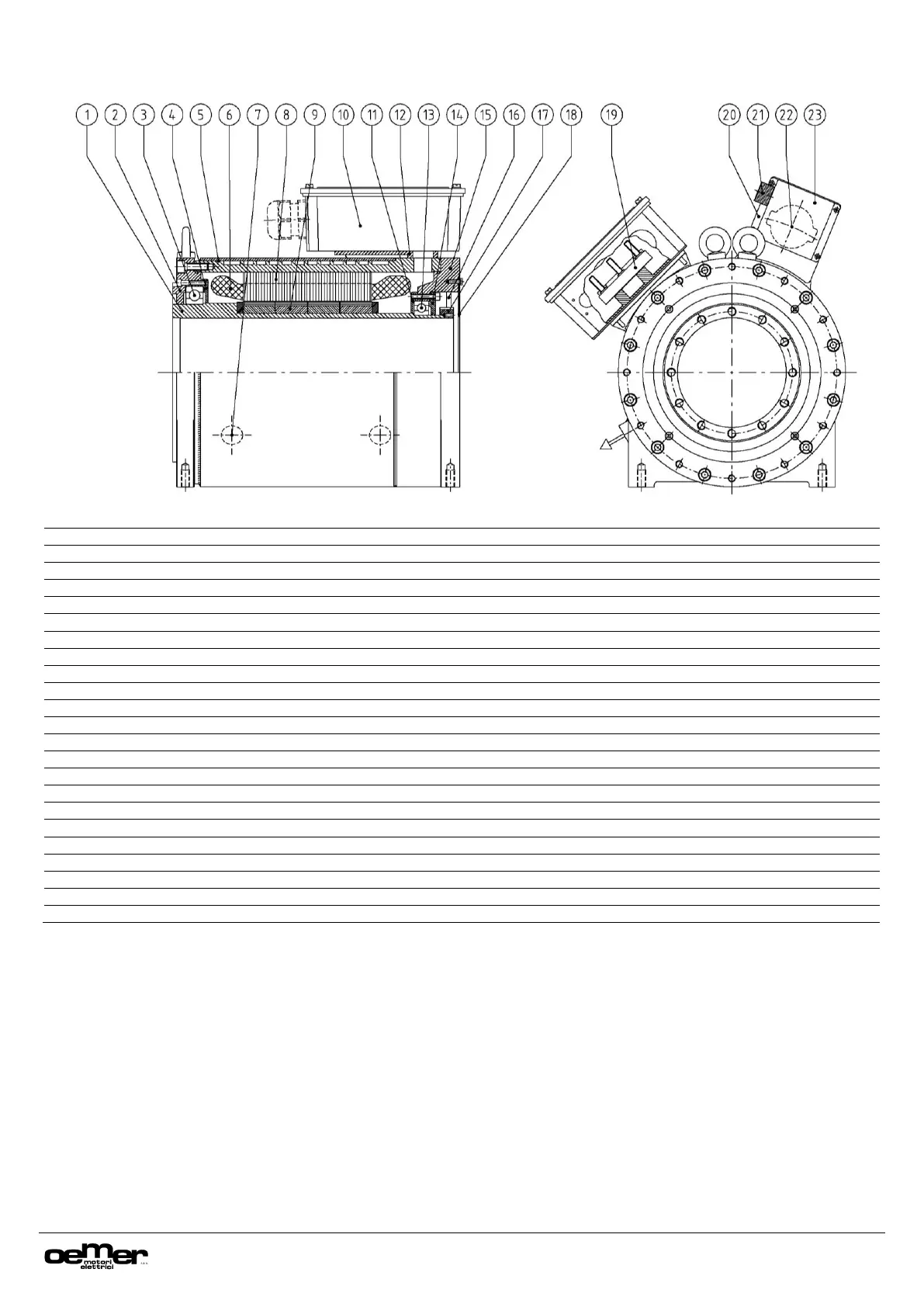

10.10 MOTORE LTS
10.10 MOTOR LTS
10.10 MOTOR LTS
1
Albero
Shaft
Welle
2
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Flangia paragrasso
Grease Flange
Lagerabschlussdeckel Antriebsseite A
5
Carcassa
Frame
Gehäuse
6
Avvolgimento
Winding
Wicklung
7
Ingresso /uscita liquido refrigerante
In /out cooling liquid
Kühlmittelanschlüsse
8
Statore
Stator
Stator
9
Rotore
Rotor
Rotor
10
Coperchio coprimorsettiera
Terminal box cover
Klemmenkasten Deckel
11
Flangia paragrasso
Grease Flange
Hinterer Lagerabschlussdeckel Rückseite B
12
Portamorsettiera
Terminal box
Klemmenkasten
13
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
14
Flangia paragrasso
Grease Flange
Lagerabschlussdeckel Rückseite B
15
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
16
Cinghia trasduttore
Transducer belt
Drehzahlaufnehmer Riemen
17
Puleggia trasduttore
Transducer pulley
Drehzahlaufnehmer Riemenscheibe
18
Coperchio trasduttore
Transducer cover
Deckel Drehzahlaufnehmer
19
Morsettiera
Terminal board
Klemmleiste
20
Supporto trasduttore
Transducer support
Aufnahme Drehzahlaufnehmer
21
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
22
Trasduttore
Transducer
Drehzahlaufnehmer
23
Coperchio trasduttore
Transducer cover
Dekel Drehzahlaufnehmer
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen
