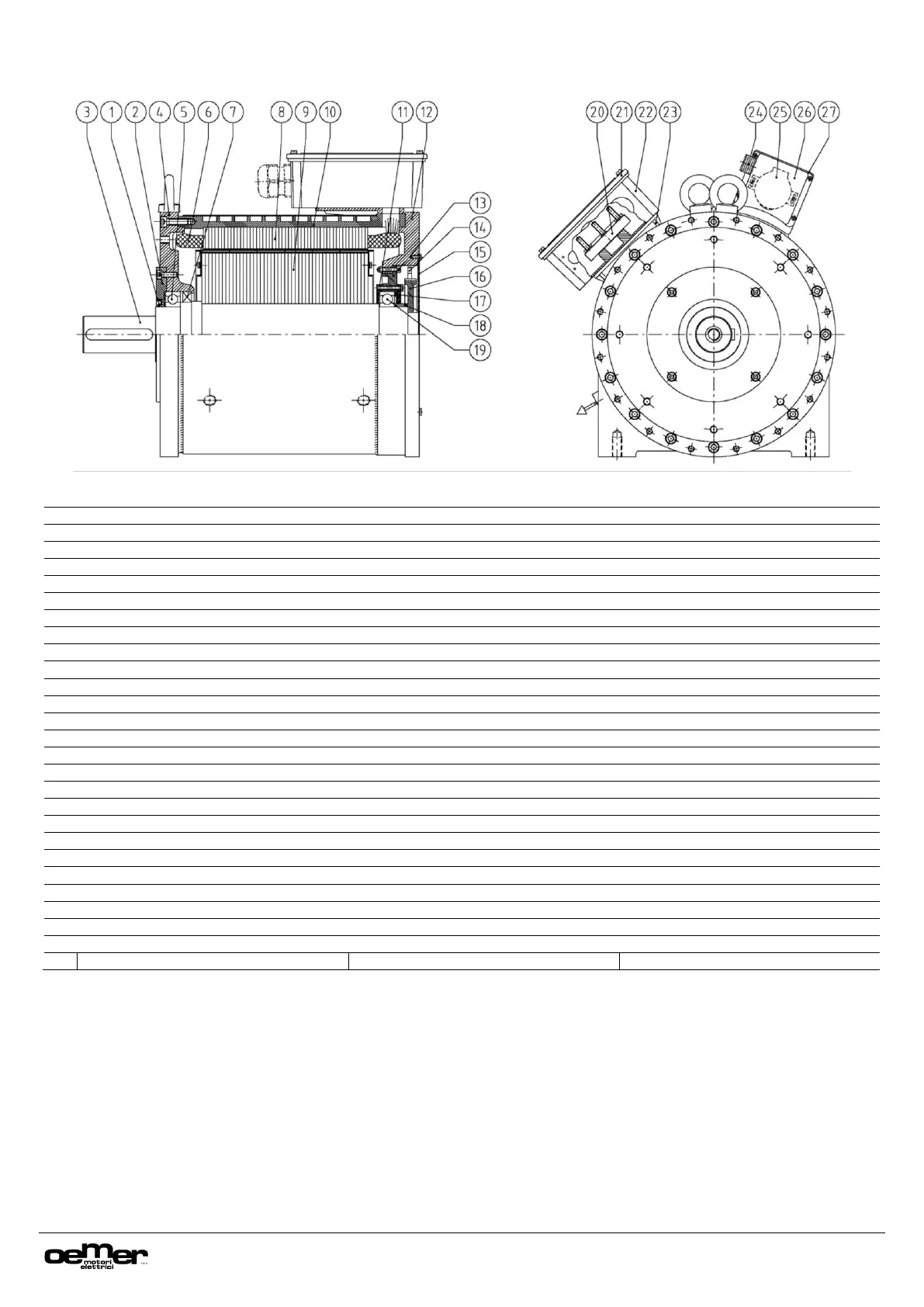

10.11 MOTORE LTS-S
10.11 MOTOR LTS-S
10.11 MOTOR LTS-S
1
Anello di tenuta
Oil seal
Wellendichtring
2
Flangia paragrasso
Grease Flange
Lagerabschlussdeckel Antriebsseite A
3
Albero
Shaft
Welle
4
Coperchio lato comando
Drive-end cover
Deckel Antriebsseite A
5
Cuscinetto lato comando
Drive-end bearing
Gehäuse
6
Avvolgimento
Winding
Wicklung
7
Anello di tenuta
Oil seal
Wellendichtring
8
Statore
Stator
Stator
9
Rotore
Rotor
Rotor
10
Carcassa
Frame
Gehäuse
11
Flangia paragrasso
Grease Flange
Hinterer Lagerabschlussdeckel Rückseite B
12
Coperchio lato opposto comando
Non drive-end cover
Deckel Rückseite B
13
Mozzo supporto cuscinetto
Bearing support
Lagerflansch Rückseite B
14
Cinghia trasduttore
Transducer belt
Lagerabschlussdeckel Rückseite B
15
Coperchio Puleggia
Pulley cover
Deckel Riemenscheibe
16
Puleggia trasduttore
Transducer pulley
Drehzahlaufnehmer Riemenschiebe
17
Flangia paragrasso
Grease Flange
Lagerabschlussdeckel Rückseite B
18
Distanziale
Spacer
Distanzstück
19
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
20
Morsettiera
Terminal board
Klemmleiste
21
Coperchio coprimorsettiera
Terminal box cover
Klemmenkasten Deckel
22
Portamorsettiera
Terminal box
Klemmenkasten
23
Supporto coprimorsettiera
Terminal box support
Aufnahme Klemmenkasten
24
Connettore Trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
25
Trasduttore
Transducer
Drehzahlaufnehmer
26
Coperchio trasduttore
Transducer cover
Deckel Drehzahlaufnehmer Deckel Rückseite B
27
Supporto trasduttore
Transducer support
Aufnahme Drehzahlaufnehmer
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen
