Oemer QL - Page 75

75 - 97
Instruction Manual
AC 02/2019-rev.1.1

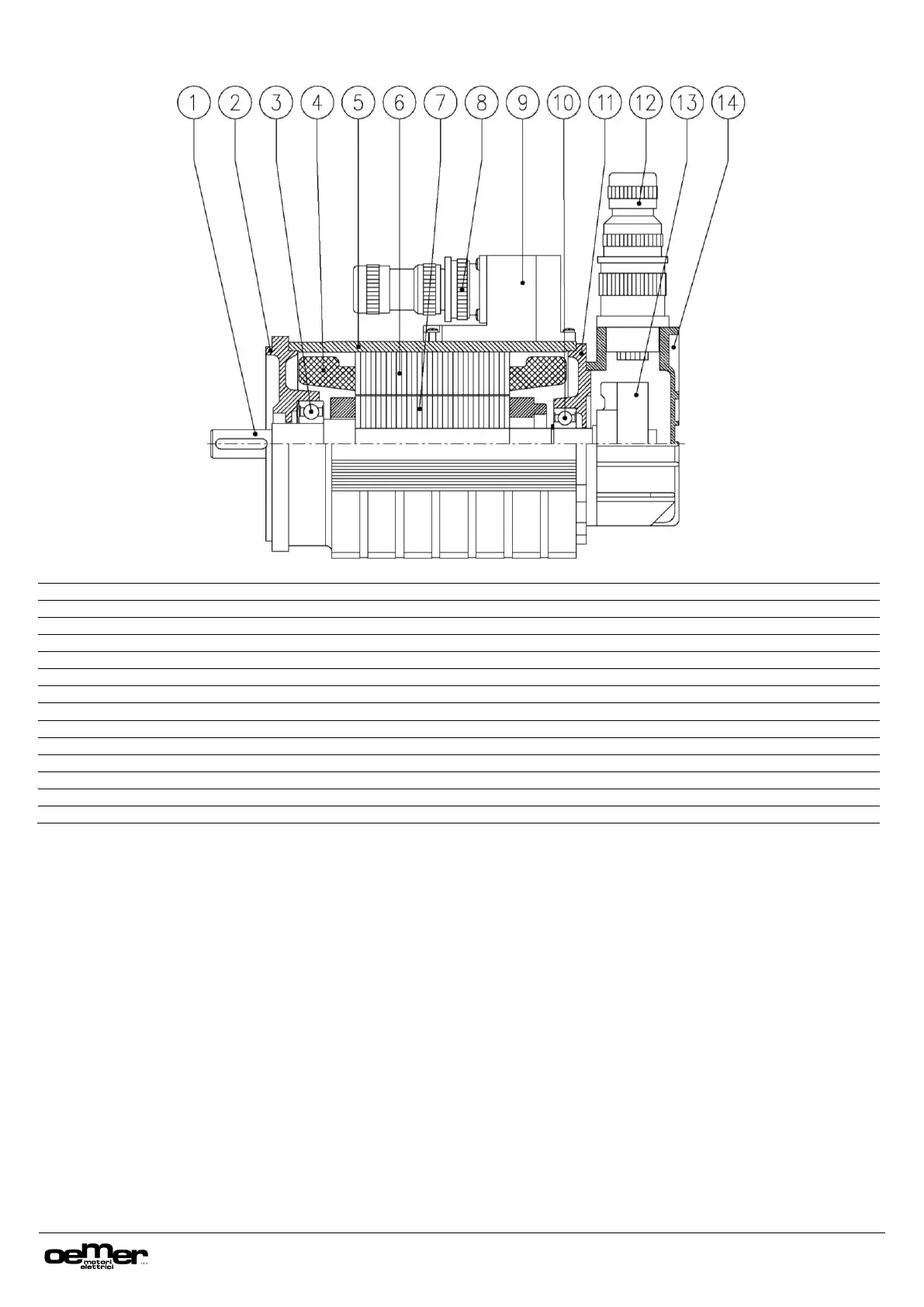

10.13 MOTORE QCAVS 40  71A - QCAVP
10.13 MOTOR QCAVS 40  71A - QCAVP
10.13 MOTOR QCAVS 40  71A - QCAVP
1
Albero
Shaft
Welle
2
Flangia
Flange
Flansch Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Avvolgimento
Winding
Wicklung
5
Carcassa
Frame
Gehäuse
6
Statore
Statore
Stator
7
Rotore
Rotor
Rotor
8
Connettore di potenza motore
Motor power connector
Motorstecker
9
Distanziale portaconnettore
Connector support
Steckeraufnahme
10
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
11
Coperchio lato opposto comando
Non drive-end cover
Lagerflansch Rückseite B
12
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
13
Trasduttore
Transducer
Drehzahlaufnehmer
14
Copritrasduttore
Transducer cover
Deckel Drehzahlaufnehmer
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
