10.14 MOTORE QCAVS 71B  90L
10.14 MOTOR QCAVS 71B  90L
10.14 MOTOR QCAVS 71B  90L
1
Albero
Shaft
Welle
2
Flangia
Flange
Flansch Antriebsseite A
3
Cuscinetto lato comando
Drive-end bearing
Lager Antriebsseite A
4
Avvolgimento
Winding
Wicklung
5
Carcassa
Frame
Gehäuse
6
Statore
Statore
Stator
7
Rotore
Rotor
Rotor
8
Morsettiera
Terminal board
Klemmleiste
9
Portamorsettiera
Terminal box support
Klemmenkasten
10
Coprimorsettiera
Terminal box
Klemmenkasten
11
Coperchio coprimorsettiera
Terminal box cover
Klemmenkasten Deckel
12
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
13
Coperchio lato opposto comando
Non drive-end cover
Lagerflansch Rückseite B
14
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
15
Trasduttore
Transducer
Drehzahlaufnehmer
16
Distanziale portaconnettore
Connector support
Support Drehzahlaufnehmer
17
Copritrasduttore
Transducer cover
Deckel Drehzahlaufnehmer
18
Modulo di ventilazione
Ventilation module
Ventilatorgehäuse
19
Elettroventilatore
Electric fan
Lüfter
20
Griglia di protezione
Protection guard
Ansaugblech

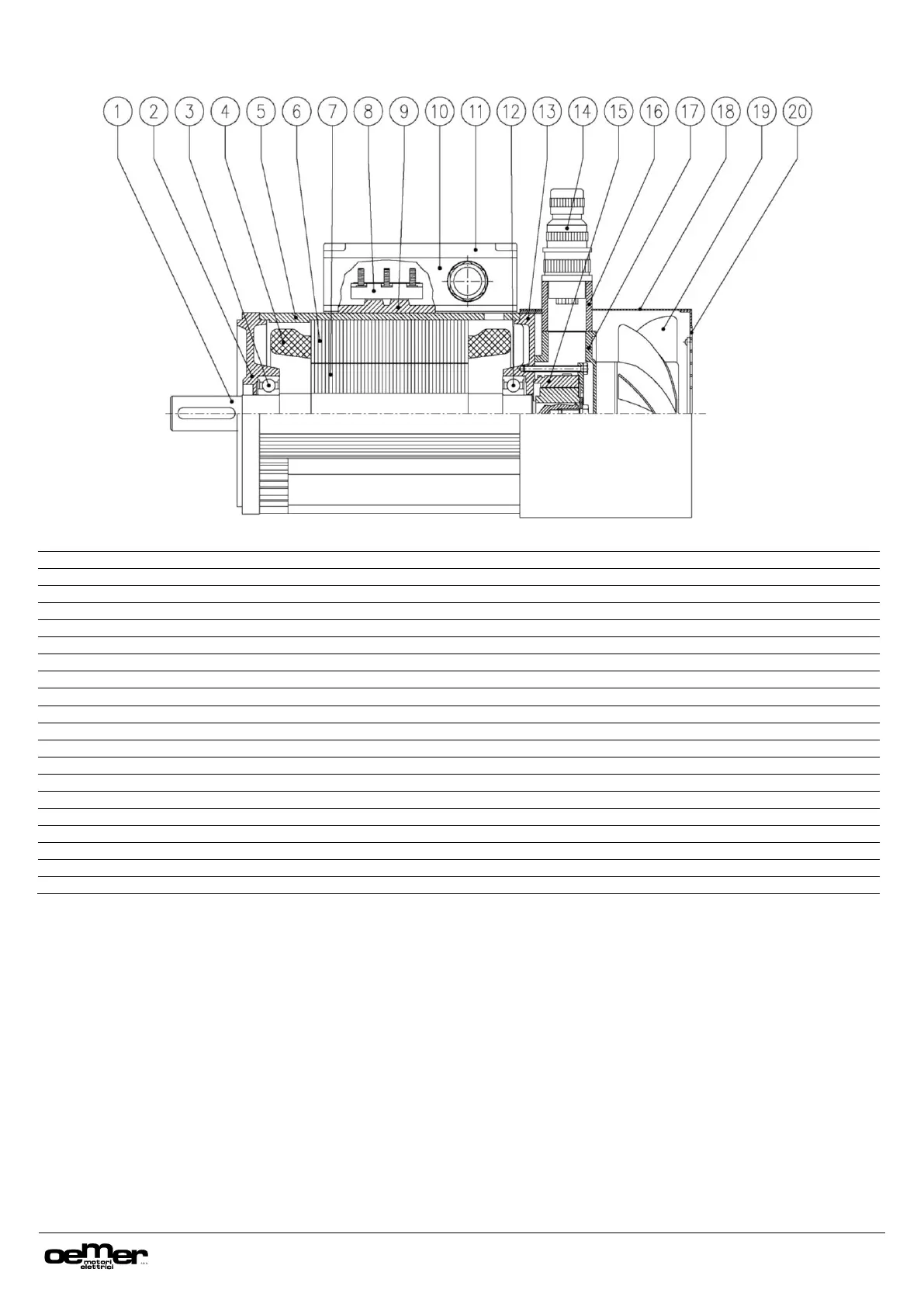

Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
