Clase de contaminación: 2
Contaminación clase 2, representativa de la circulación del aire en
viviendas típicas.
Categoría de sobretensión: III
Voltaje de impulso 4 kV según IEC 60664-1.
Instalación del sensor
Sensor de piso:
El sensor de piso deberá instalarse en un conducto estándar
incrustado en el piso. Se recomienda sellar el conducto y colocarlo
lo más cerca posible a la superficie del piso.
Sensor de temperatura ambiente:
Se recomienda instalar el sensor de temperatura ambiente en una
caja mural estándar o instalarlo directamente en la pared. Los
cables del sensor se pueden extender hasta un máximo de 50 m de
longitud utilizando cable de alimentación eléctrica. Sin embargo, no
se deben usar dos conductores en un cable con varios conduc-
tores si el cable se utilizará también para suministrar alimentación
eléctrica a los cables de calefacción. El mejor resultado se logra
usando un cable separado para el sensor, instalado en un conducto
separado.
Instalación del termostato
Sensor ambiente incorporado o externo
El termostato o el sensor de temperatura ambiente externo deberá
instalarse en una pared de manera que permita la libre circulación
del aire alrededor del mismo. Además, se debe colocar de manera
que no lo afecten las fuentes de calor directo (como el sol), las
corrientes de aire de puertas y ventanas, o la temperatura exterior
(es decir, no se debe instalar en paredes exteriores). MICROLINE
tiene un circuito de fallo integrado que apaga la calefacción si se
desconecta o se cortocircuita el sensor.
Instalación del termostato
- Abra la cubierta.
- Desenrosque la cubierta y retírela.
- Conecte los alambres desde la parte trasera según se indica en
el diagrama de cableado.
- Instale el termostato en una caja mural. Ajuste el bastidor y la
cubierta.

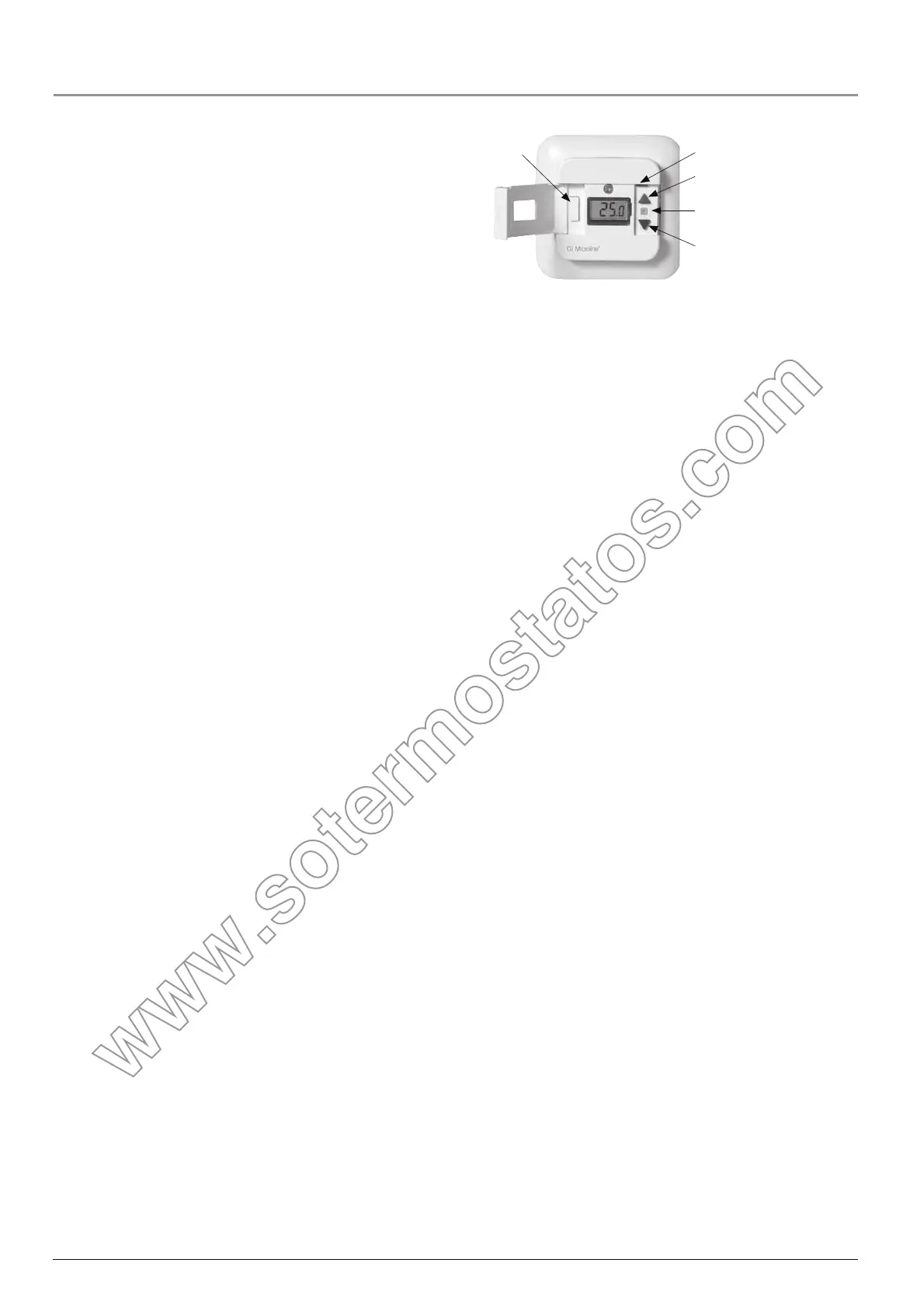

Ajuste de temperatura
Interruptor
LED
Aumentar la temperatura
Botón de programación (P)
Reducir la temperatura
MICROLINE tiene un rango de ajuste de temperatura de 0-40 °C.
Ajuste la temperatura deseada con los botones de flecha, la tempe-
ratura establecida aparece en la pantalla. El termostato calculará la
mejor manera de controlar el sistema de calefacción a fin de lograr
la temperatura deseada. Si fuese necesario, se puede realizar un
ajuste de precisión después de 1 ó 2 días.
Reducción de temperatura nocturna
La función de reducción de temperatura nocturna/económica se
activa por medio de una señal de 230 V desde un temporizador
externo conectado al terminal S.
La función ha sido ajustada en la fábrica a 5 °C (2-8 ° OTD2). El in-
dicador LED se ilumina de color verde cuando la señal económica
está activa y de color rojo cuando la calefacción está activa.
Protección anticongelante
Si la señal está conectada por medio de un diodo rectificador, el
termostato se mantendrá a una temperatura de piso/ambiente de
5 °C.
Ajustes
Para ajustar los valores de parámetro, pulse sin soltar el botón
de programación durante 3 segundos. En la pantalla aparecerá
el mensaje SCA Ö Hi Ö 40. Primero aparecerá SCA durante 1
segundo, después aparecerá Hi, y finalmente 40. Entonces se
podrá ajustar el valor requerido con los botones de flecha. Para
obtener acceso al parámetro siguiente, vuelva a pulsar el botón de
programación. Si no se pulsa botón alguno durante 30 segundos,
el programa vuelve a la pantalla inicial.
Tipo OTN2 / OTD2 con sensor de temperatura ambiente o de piso Español
