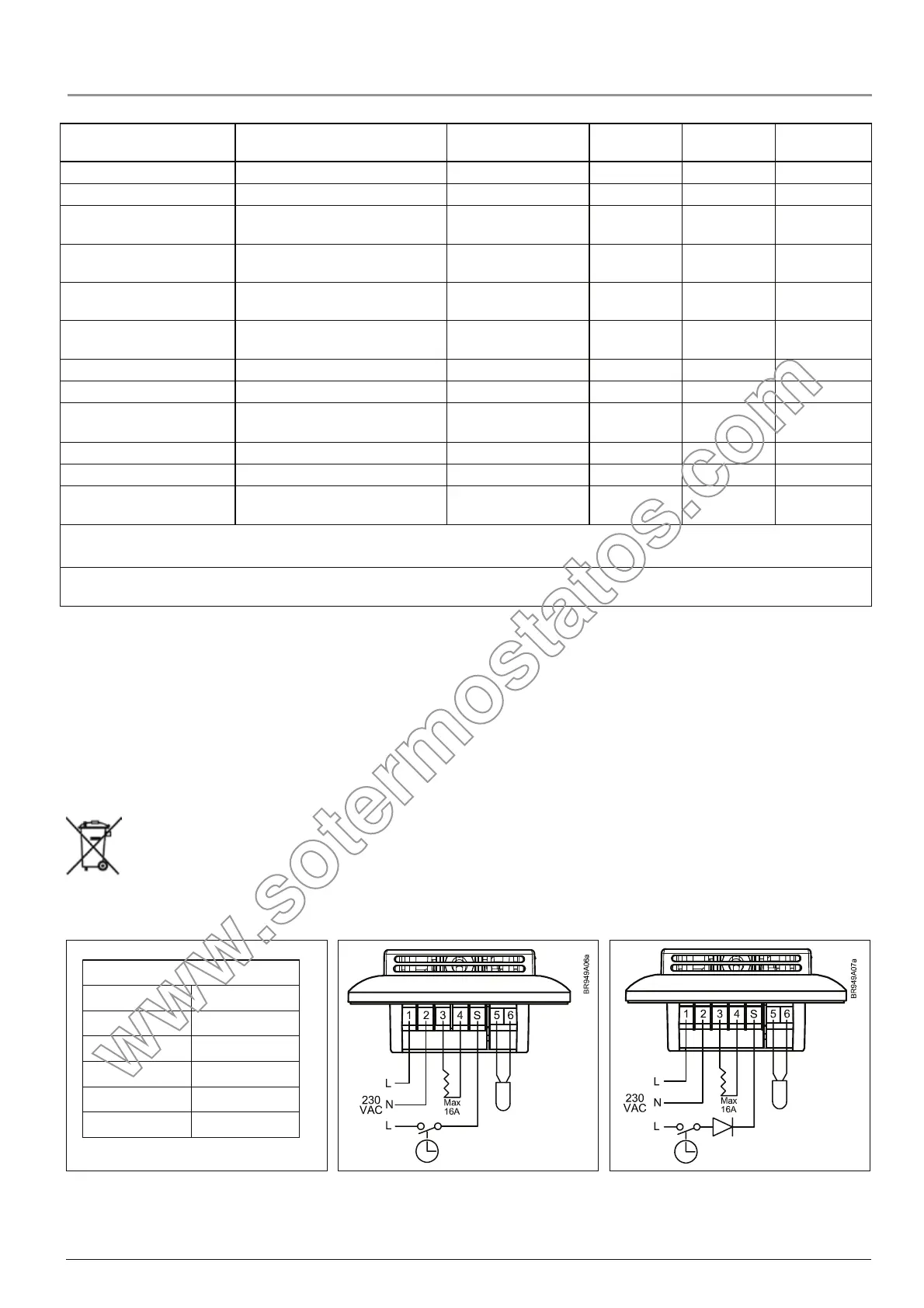

Parâmetro Indicado no visor Regulação de fábrica
Norma OJ
OTD2 -1999 OTN2 -1991 OTN2 -1999
Temperatura máxima
SCA Ö Hi Ö 40
40 °C (0 a 40 °C) • • •
Temperatura mínima
SCA Ö Lo Ö 0
0 °C (0 a 40 °C) • • •
Temperatura limite máxima
PAVIMENTO
Li Ö Hi Ö 27
27 °C (15 a 55 °C) •
Temperatura limite mínima
PAVIMENTO
Li Ö Lo Ö 15
15 °C (5 a 30 °C) •
Medir a temperatura do
pavimento
FLo Ö 24.5
•
Temperatura da ambiente
medida
ro Ö 21.5
•
Aplicação
APp Ö A : Sensor de ambiente *1
• •
Ö F : Sensor de pavimento *2
• •
Ö AF : Ambiente com sensor-
limite *2
•
Ö C : Controlador
•
Desvio
oFF Ö
0 0 (+/- 3 °C) • • •
Regulação de temperatura
nocturna/económica
nSb Ö
5 5 °C (2 a 8 °C) •
*1 : Apenas disponível, se o sensor de pavimento não estiver instalado
*2 : Apenas disponível, se o sensor de pavimento estiver instalado
Se a opção Controlador (C) for seleccionado em Aplicação (Application), os sensores de ambiente e de pavimento são desligados e o aqueci-
mento é controlado numa escala de 0 a 10, o que corresponde uma activação de 0 a 100%
Códigos de anomalia
E1 - Erro no sensor. Sensor em curto-circuito ou desligado. LED (vermelho) pisca uma vez.
E2 - Erro de limite. A temperatura no pavimento ultrapassou o valor limite. O termóstato desliga o aquecimento e o LED pisca (vermelho) duas
vezes.
E5 - Sobreaquecimento. A temperatura é demasiado elevada no termóstato e este desliga o aquecimento. O LED (vermelho) pisca 5 vezes.
-10
0
10
20
30
64000
38000
23300
14800
9700
Valor (ohmios)
Sensor
Temp. (°C)
BR929A08-E
Tabela de regulação dos sensores Redução de temperatura nocturna Temperatura anti-congelação
OJ Electronics A/S
Stenager 13B · DK - -6400 Sonderborg – Dinamarca
Tel. +45 73 12 13 14 · Fax +45 73 12 13 13
oj@oj.dk · www.oj.dk
