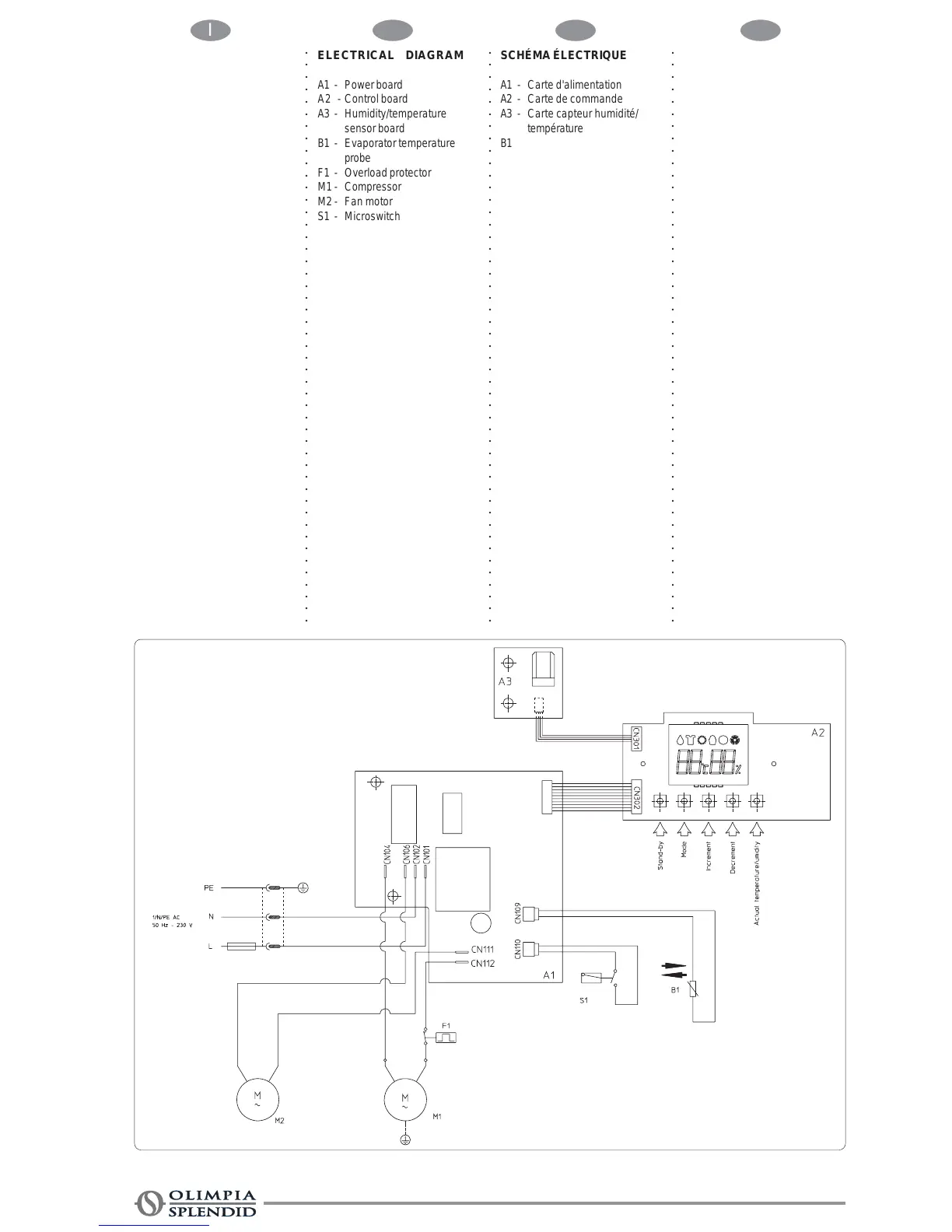

ELECTRICAL DIAGRAM
A1 - Power board
A2 - Control board
A3 - Humidity/temperature
sensor board
B1 - Evaporator temperature
probe
F1 - Overload protector
M1- Compressor
M2- Fan motor
S1 - Microswitch
SCHÉMA ÉLECTRIQUE
A1 - Carte d'alimentation
A2 - Carte de commande
A3 - Carte capteur humidité/
température
B1 - Capteur de température
évaporateur
F1 - Protection contre les
surcharges
M1 - Compresseur
M2 - Moteur ventilateur
S1 - Micro-interrupteur
ELEKTROSCHALTPLAN
A1 - Leistungstafel
A2 - Steuertafel
A3 - Feuchtigkeits-/Temperatur-
Sensortafel
B1 - Verdampfer-
Temperatursonde
F1 - Überlastschutz
M1- Kompressor
M2- Ventilatormotor
S1 - Mikroschalter
SCHEMA ELETTRICO
A1 - Scheda di potenza
A2 - Scheda elettrica
A3 -Scheda sensore umidità/
temperatura
B1 - Sonda temperatura
evaporatore
F1 - Protezione termico
M1 - Compressore
M2 - Motore ventilatore
S1 - Microinterruttore
