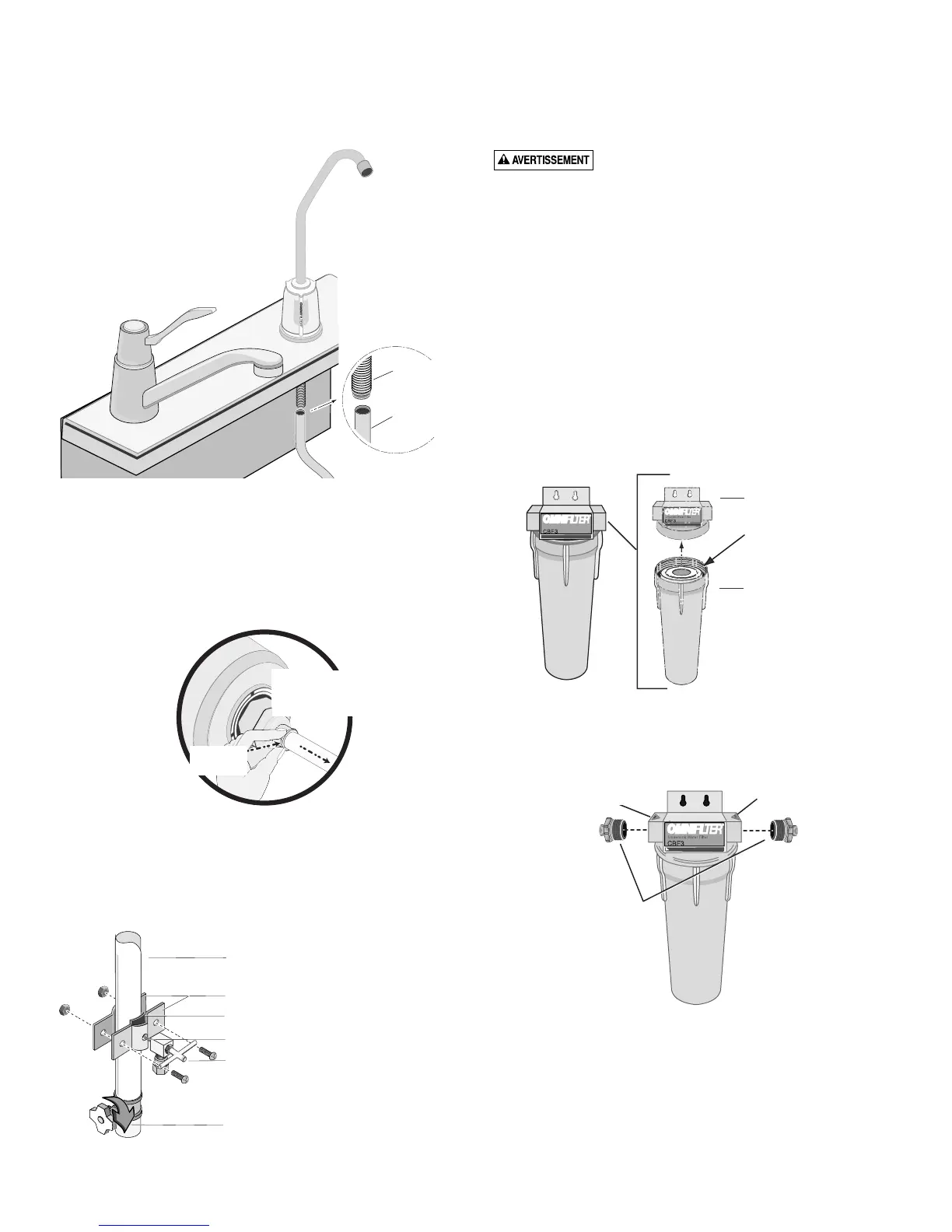

Branchement d’une des extrémités d’un des morceaux
de tube en plastique blanc sur l’extrémité de la tige du
robinet; se reporter à la Figure 3.
6. Pousser fermement et complètement le tube en plastique dans la tige du
robinet jusqu’à ce qu’il repose fermement.
NOTA : La tige du robinet comporte un raccord à branchement rapide
(se reporter à la Figure 3). Si l’on doit débrancher la conduite d’eau (tube
en plastique) du raccord à branchement rapide, pousser tout simplement
sur la bague de serrage tout en tirant doucement sur le tube en plastique
pour le sortir du raccord. Se reporter à la Figure 4.
Pose du robinet-vanne à étriers; se reporter à la Figure 5.
7. Repérer le robinet de la conduite d’eau froide et le fermer.
8. Poser le robinet-vanne à étriers sur la conduite d’eau froide, comme il est
illustré à la Figure 5.
NOTA : Le robinet-vanne à étriers se pose à l’aide des étriers sur un tube
souple ou rigide en matériau mou ou dur ayant un diamètre de 3/8 de
pouce à 1 5/16 pouce. Ce robinet-vanne à étriers peut percer son propre
trou dans un tube en cuivre, mais pas dans un tuyau en fer ou en laiton.
Dans le cas d’un tuyau en laiton ou en fer galvanisé, percer un trou de
5/32 de pouce dans le tuyau avant de poser le robinet-vanne à étriers.
Risque de secousses électriques. Dans la mesure du
possible, utiliser une perceuse à main ou une perceuse sans fil pour percer le
tuyau d’eau. Si l’on utilise une perceuse électrique munie d’un cordon, s’as-
surer que la perceuse, que le cordon et que la prise de courant dans laquelle
sera branchée la perceuse sont adéquatement mis à la terre. S’assurer aussi
que l’arrivée d’eau alimentant la conduite d’eau froide est fermée.
NOTA : Ne pas tourner la poignée du robinet-vanne à étriers avant de l’in-
staller ou pendant son installation. Pour ne pas endommager la pointe per-
forante, s’assurer qu’elle ne dépasse pas du joint en caoutchouc.
a. Avec les étriers, poser le robinet-vanne sur le tube en cuivre à l’aide
des vis fournies.
b. Serrer uniformément et fermement les vis en gardant les moitiés des
étriers parallèles.
c. Lorsque les étriers sont bien serrés, tourner la poignée du robinet-
vanne à droite pour perforer la conduite d’eau.
NOTA : Laisser la poignée dans cette position (robinet fermé) jusqu’à ce que
l’installation du filtre soit terminée.
9. La cartouche filtrante est livrée posée dans la cuve du filtre. Se reporter à
la Figure 6 pour connaître les composants de la cartouche filtrante.
10. Visser les deux raccords à compression filetés dans la cuve du filtre. Se
reporter à la Figure 7.
11. Visser les raccords dans les orifices arrivée « IN » et sortie « OUT » de la
cuve du filtre et les serrer avec une clé. NOTA : Les orifices arrivée « IN »
et sortie « OUT » sont indiqués sur le dessus de la cuve du filtre.
6
