Omnitronic AS-900 - Steuerung

11038810_V_1_1.DOC
11/47
SPANNUNGSWAHLSCHALTER
Achten Sie auf die richtige Einstellung.
NETZSCHALTER
Drücken Sie den Netzschalter, um das Gerät einzuschalten.
AC INPUT-BUCHSE
Stecken Sie hier die Netzleitung ein.
SICHERUNGSHALTER
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.
SPEAKER-AUSGANGSBUCHSEN
Zum Boxenanschluss für die linke und rechte Seite.

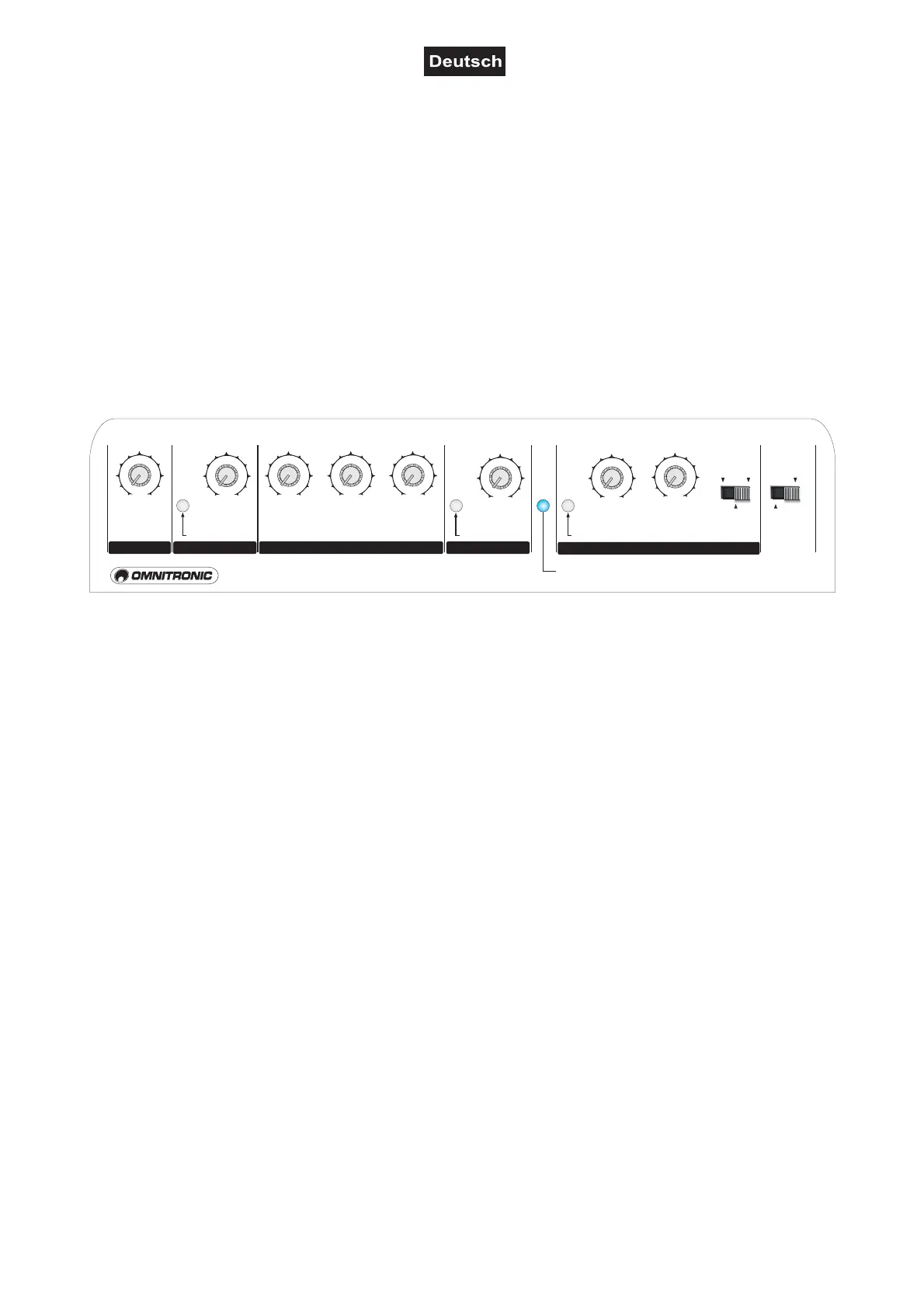

Steuerung
RIGHT
SUBWOOFER CONTROL
LEFT
EQUALIZER
MASTER
+10
+10 +10
250
50
500
0
0
0
+10 +10 +10 +10-10 -10 -10
LEVELLEVEL LEVEL LEVEL
SUB MODE GROUND
LIFT
GND
L+RL
R
FREQUENCY
LOW
MID HIGH
0
0 0
0
Hz
dB dB dB
AS-900 Active System
POWER
SIGNAL/LIMIT LEFT
SIGNAL/LIMIT RIGHT
SIGNAL/LIMIT
®
Master-Regler
Mit dem Master-Regler können Sie das Ausgangssignal der Speaker-Buchsen einstellen.
LEFT/RIGHT/SUBWOOFER LEVEL
Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw. abschwächen.
HIGH
Mit dem HIGH-Regler können Sie die Höhen des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 10 kHz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.
MID
Mit dem MID-Regler können Sie die Mitten des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 1,3 kHz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.
LOW
Mit dem LOW-Regler können Sie die Bässe des Eingangssignals am jeweiligen Kanal verstärken bzw.
zurücknehmen. Dabei handelt es sich um einen 75 Hz Equalizer mit Kuhschwanz-Charakteristik und einem
Regelbereich von ±10 dB.
TRENNFREQUENZREGLER
Mit dem Trennfrequenzregler können Sie die Trennfrequenz zwischen den Tops und dem Subwoofer
zwischen 50 und 500 Hz einstellen.
SUB MODE-SCHALTER
Hier können Sie die Betriebsart des Subwoofers einstellen: L entspricht mono linker Kanal, L+R entspricht
stereo und R entspricht mono rechter Kanal.
GROUND LIFT-SCHALTER
Über den GROUND LIFT-Schalter können Sie die Signalmasse von der Gehäusemasse trennen. Drücken
Sie diese Taste bei auftretenden Brummschleifen.
