5. INSTALLATION
Der Prozessor ist für den Einbau in ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein
„Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Gerätes darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.
Sie können das Gerät mit vier Schrauben M6 im Rack befestigen. Werden mehrere Geräte übereinander
montiert, so ist darauf zu achten, dass zwischen den Geräten mindestens 1 Höheneinheit Luft bleibt.
6. ANSCHLÜSSE
6.1 Audio-Anschlüsse

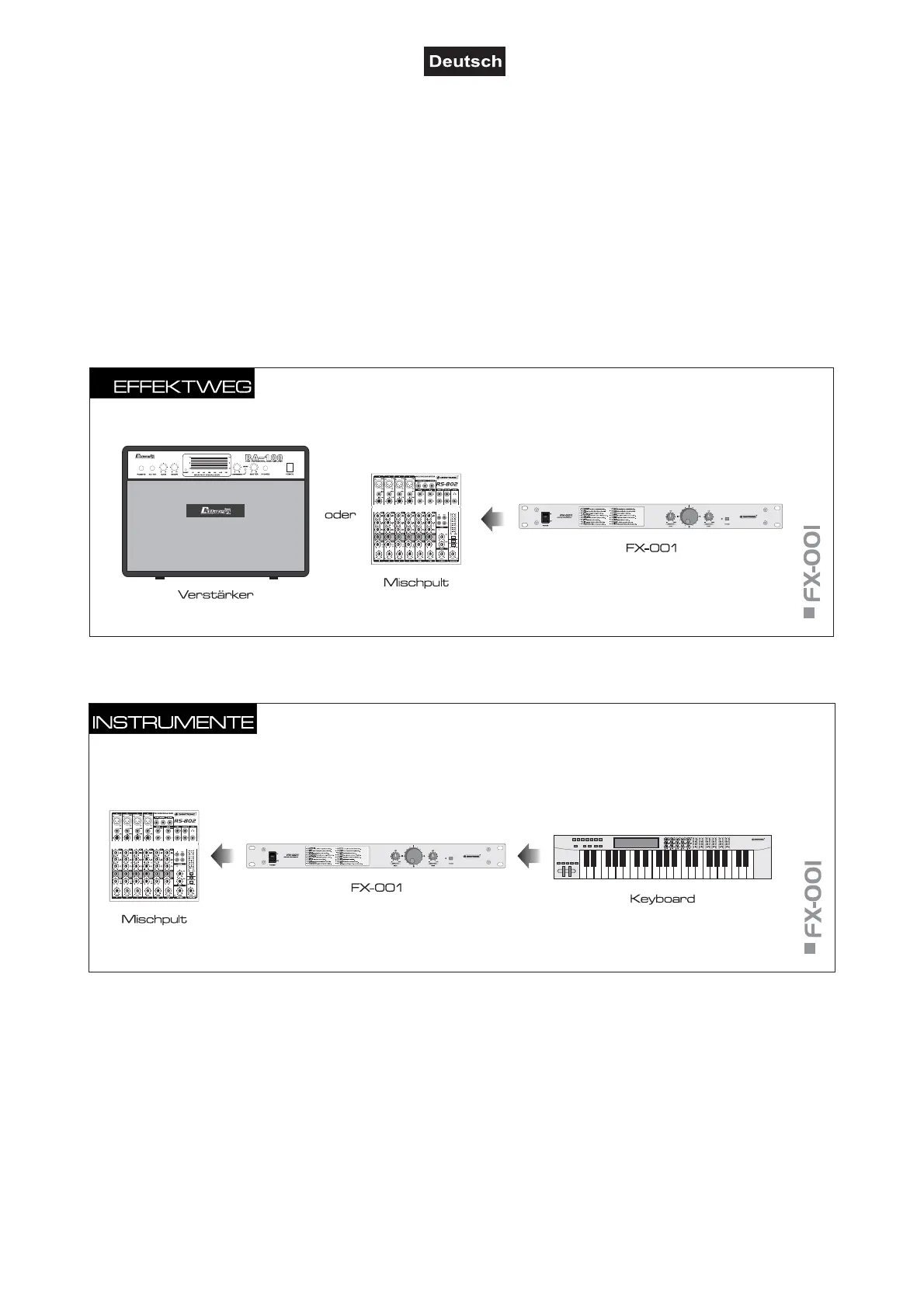

Der FX-001 kann über die Eingänge INPUT und die Ausgänge OUTPUT in die Effektwege eines
Mischpults oder Instrumentenverstärkers eingeschliffen werden.
Der FX-001 lässt sich auch zwischen zwei Geräte schalten (z.B. als Effektgerät für Bühneninstrumente).
