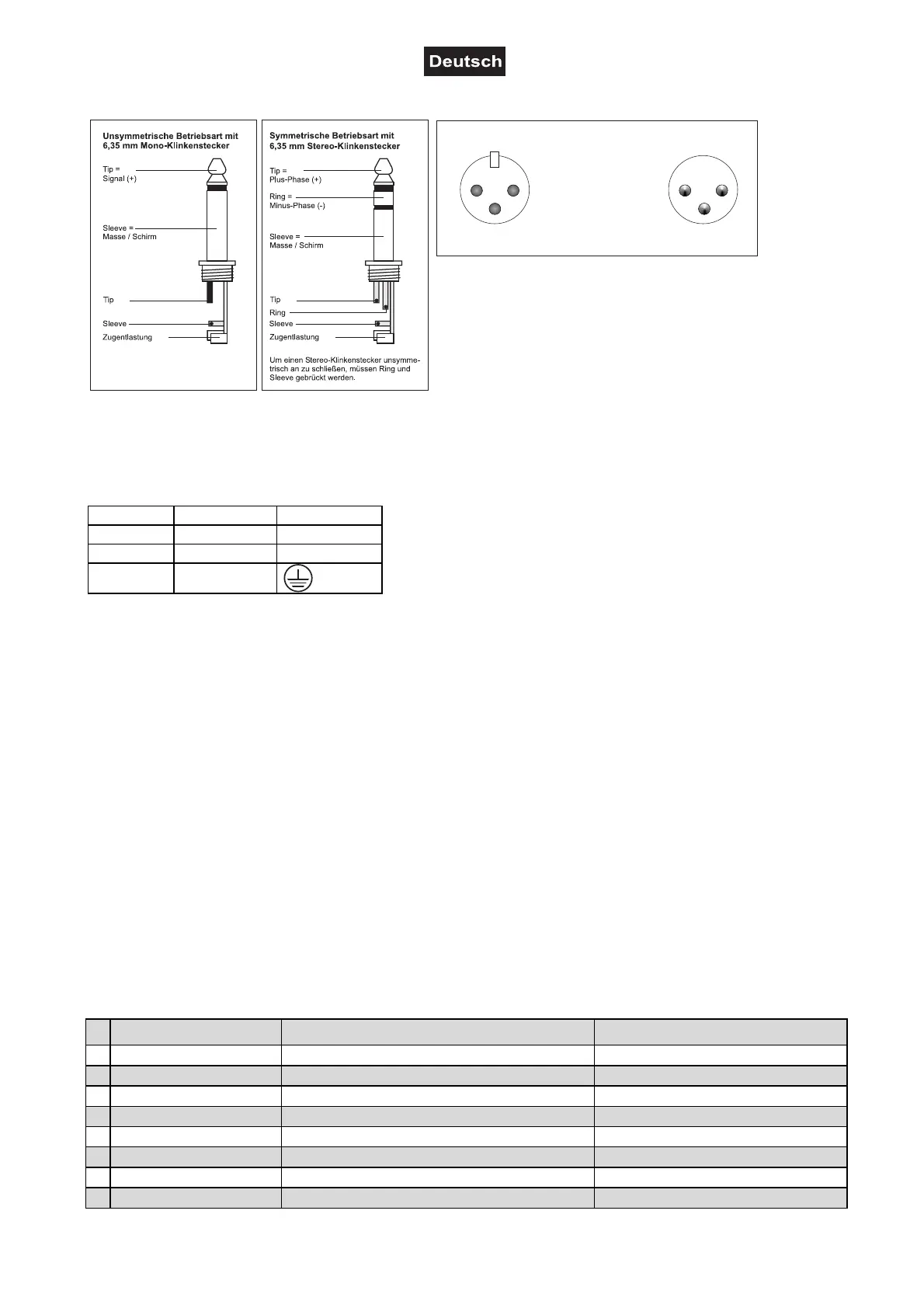

Symmetrische XLR-Verbindung
1=
Masse / Schirm
2 = (+)
Plus-Phase
3 = (-)
Minus-Phase
Eingang Ausgang
Um eine XLR Verbindung unsymmetrisch an zu schließen,
müssen Pin 1 und 3 gebrückt werden.
-
Belegung der verschiedenen Stecker:
6.2 Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
7. BEDIENUNG
■ Ein- und Ausschalten
Schalten Sie das Gerät über den Netzschalter ein. Die Betriebsanzeige leuchtet orange. Schalten Sie das
Gerät nach dem Betrieb wieder mit dem Netzschalter aus.
■ Pegel einstellen
Geben Sie ein Signal auf den Prozessor. Passen Sie mit dem Level-Regler den Ausgangspegel an den
Eingang des nachfolgenden Gerätes an. Bei zu hohem Pegel wird das nachfolgende Gerät übersteuert,
drehen Sie in diesem Fall den Level-Relger entsprechend zurück. Bei zu niedrigem Pegel ergibt sich ein
schlechter Signal/Rausch-Abstand.
■ Effektwahl
Wählen Sie einen der nachfolgenden 16 Effekte mit dem Effektwahlschalter aus.
Effekt Funktion Empfehlung
1 Vocal removes Entfernt Gesangsteil in Stereoaufnahmen Gesang
2 Warm hall Warmer Hall Akkustikgitarre, Klavier
3 125ms slap back delay Verzögert das Eingangssignal Gesang, Gitarre
4 Auto-wah Kombination aus Hall und Gitarreneffekt Frontinstrumente
5 Chorus with reverb Kombination aus Hall und mehr Fülle Gitarre, Synthesizer, Klavier
6 190ms delay Verzögert das Eingangssignal Akkustikinstrumente
7 Bright hall reverb Starker Halleffekt in großem Saal Schlagzeug, Gitarre, Gesang
8 Rotary speaker Lautsprechersimulation Orgel, Keyboard
