00036961.DOC, Version 1.0
7/18
10 Cue Level
Lautstärkeregler für einen an der Buchse PHONES
angeschlossenen Kopfhörer.
11 Masterregler
Lautstärkeregler für das Summensignal am Master-
ausgang.
12 Cue-Fader
Überblendet zwischen Kanal 1 und Kanal 2 für den
Kopfhörerausgang. In der Mittelstellung werden beide
Kanäle gehört.
13 Klangregler
3-fach Klangregelung für Kanal 1 und Kanal 2: HIGH =
Höhen, MID = Mitten, LOW = Bässe.
14 Gain
Regelt die Eingangsverstärkung für Kanal 1 und Kanal 2.
15 LED-Pegelanzeige
10fache LED-Anzeige des Stereo-Mastersignals im
Bereich -24 dB bis +12 dB.
16 Betriebsanzeige
Die Betriebsanzeige zeigt den eingeschalteten Zustand
des PM-404 an.

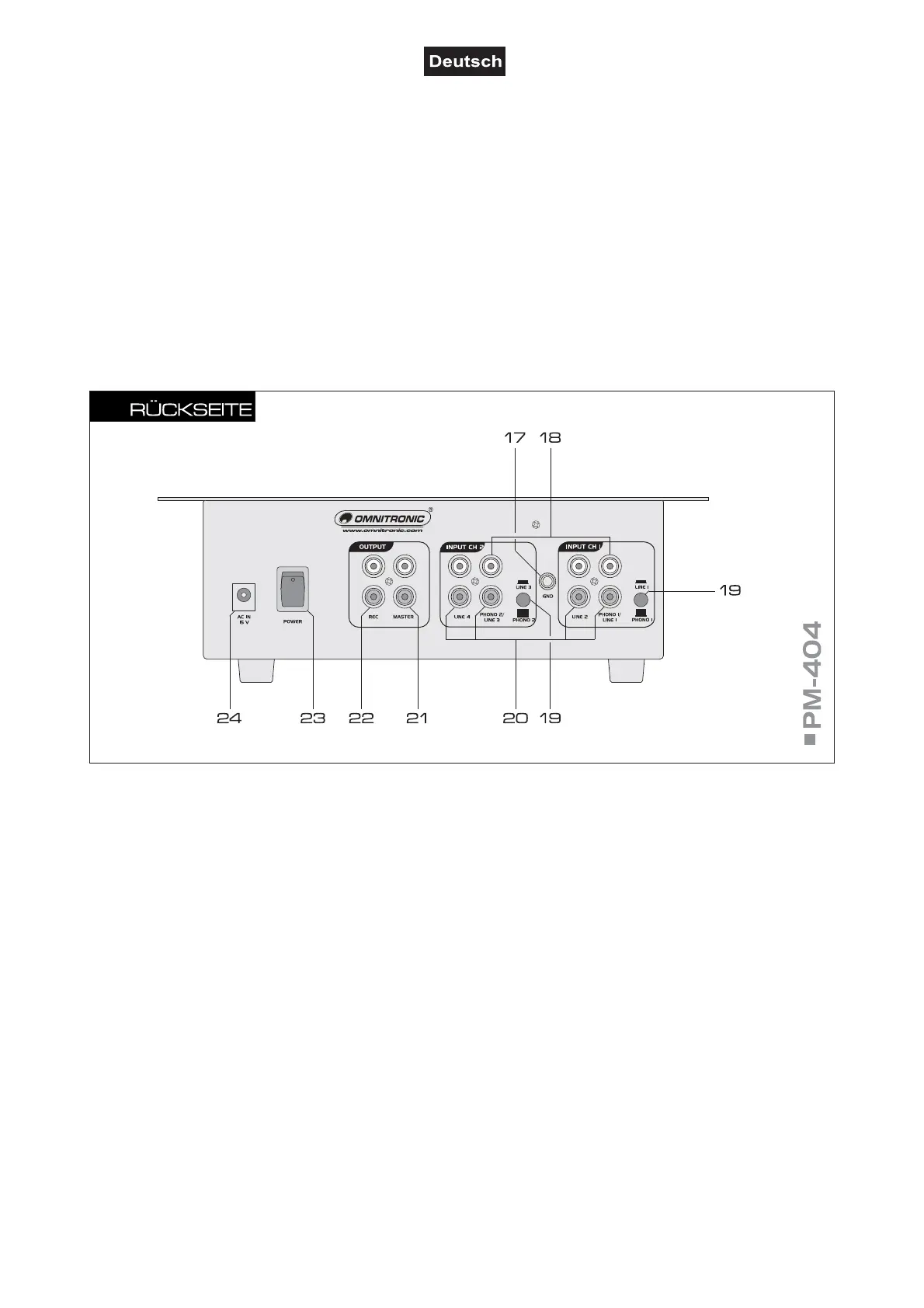

21 Masterausgang
Stereo-Masterausgang (Cinch, unsym.) zum Anschluss
an einen Verstärker.
22 REC-Ausgang
Stereo-Ausgang REC (Cinch) zum Anschluss Ihres
A
ufnahmegerätes. Der Aufnahmepegel wird vom Master-
regler nicht beeinflusst.
23 Netzschalter
Drücken Sie die Netzschalter, um das Gerät ein- und
auszuschalten. Die frontseitige Betriebsanzeige POWER
zeigt den eingeschalteten Zustand des PM-404 an.
24 AC IN-Buchse
Stecken Sie hier die Anschlussleitung des beiliegenden
Netzteils ein.
17 GND (Erdungsklemme)
Erdungsklemmen für an den Kanälen 1 und 2 ange-
schlossene Plattenspieler.
18 PHONO-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
A
nschluss von Plattenspielern mit Magnettonabnehmer-
system.
19 Eingangsumschalter
Schaltet die PHONO-Eingänge auf Line-Eingang.
20 LINE-Eingangsbuchsen
Stereo-Eingänge (Cinch) für Kanal 1 und Kanal 2 zum
A
nschluss von Geräten mit Line-Pegel (z.B. CD/MP3-
Player).
