その 2．ビデオケーブル、USB タッチ出力/電源ケーブルの接続
1.On-Lap 1303H/J と On-
Lap1303A の接続方法
図のように、まず USB 電源
ケーブルを接続してから、映
像入力ケーブルを接続してく
ださい。電源入力は PC の
USB ポートまたは 5V 2A の
AC アダプタを使用できます。
**音声の入出力は、HDMI ケー
ブルと DisplayPort ビデオ
ケーブル使用時のみ行うこと
はできます。VGA ケーブルで
音声の入出力はできません。
1 本の USB ケーブルで給電が
不十分な場合は、ノート PC
の USB ポートをもうひとつ使
用して給電を行います。

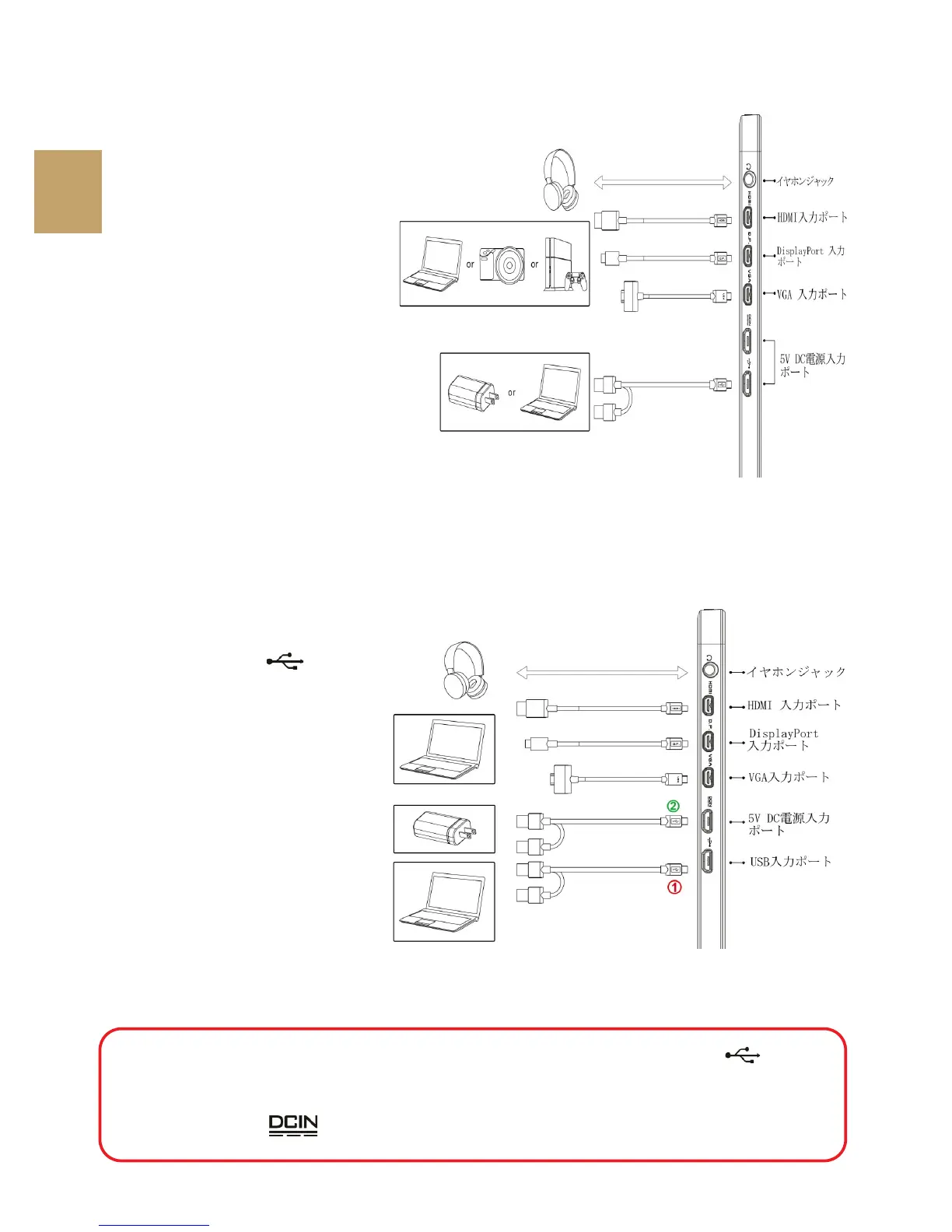

図： USB タッチ出力/電源ケーブルの接続
2. On-Lap 1303I の接続方法
まず USB タッチパネル信号
電源ケーブルの Micro USB
を On-Lap1303I の Micro
USB 入力ポート に接続
してください。
ケーブルの反対側の端子を
ノート PC の USB ポートに接
続します。USB ケーブル 1 本
で給電とタッチ信号の伝送を
行うことができます。
1 本の USB ケーブルで給電が
不十分な場合は、ノート PC
の USB ポートをもうひとつ
使用して給電を行います。
最後に、ビデオケーブルを接
続します。**音声の入出力は、
HDMI ポートと DisplayPort
ポート使用時のみ行うこはで
きます。VGA ケーブルで音声の入出力はできません。
23
注：図のように、USB タッチパネル信号電源ケーブルの①コネクタ は、電
源とタッチパネルシグナルを同時に送信しています。そのため、①のコネクタ
が PC の USB ポートに接続されていない場合は、タッチパネル機能を使用でき
ません。"DC IN" ポートからは電源供給のみ行うことができます。
