DX-6830
DX-6830

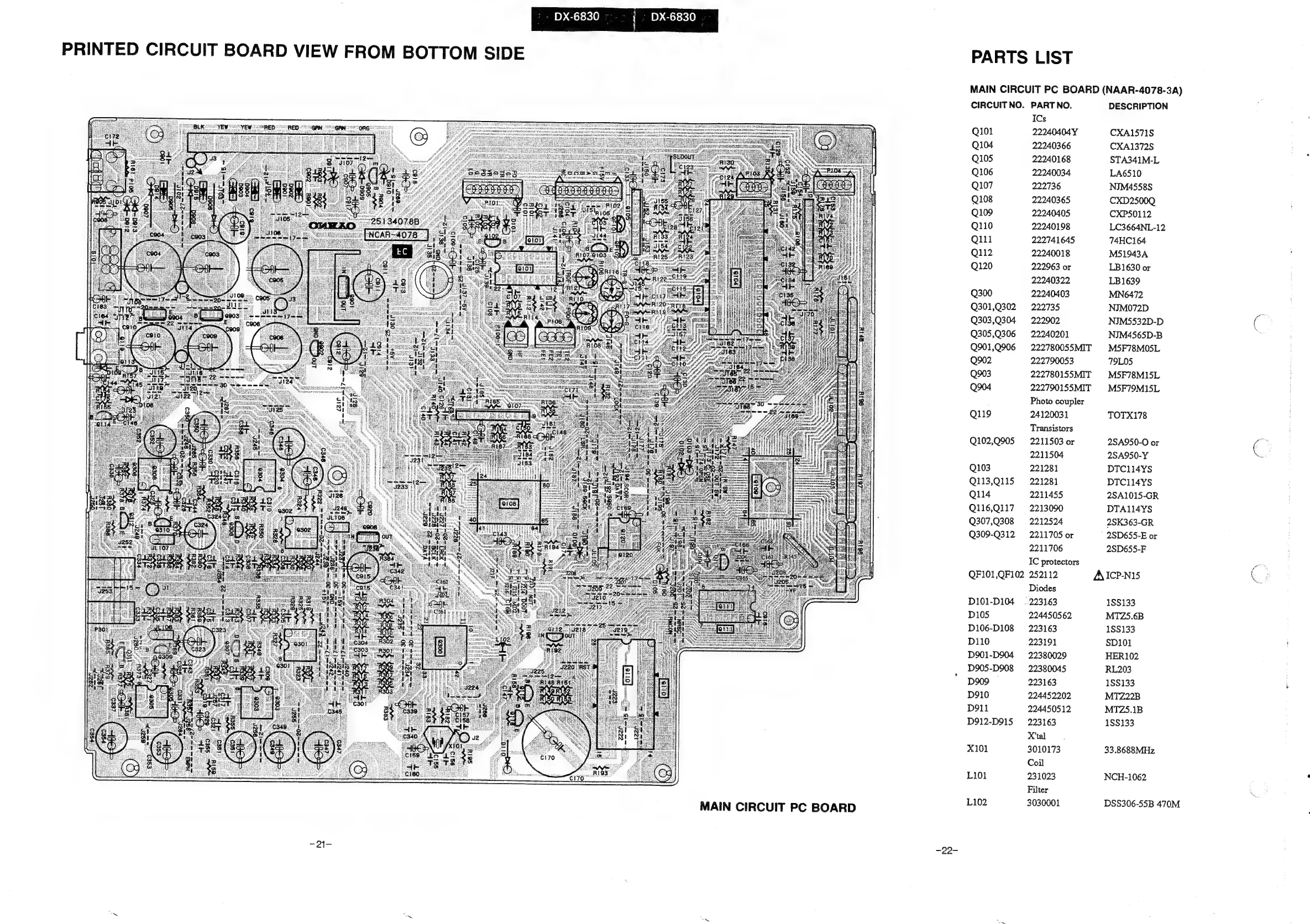

PRINTED
CIRCUIT
BOARD
VIEW
FROM
BOTTOM
SIDE
PARTS LIST
MAIN CIRCUIT PC BOARD (NAAR-4078-3A)
CIRCUITNO. PART NO. DESCRIPTION
ICs
eee
Q101
22240404Y
CXA1571S
.
Q104
22240366
CXA1372S
Q105 22240168 STA341M-L
Q106 22240034 LA6510
Q107 222736 NIM4558S
Q108 22240365 CXD2500Q
Q109 22240405 CXP50112
Q110 22240198 LC3664NL-12
Qlll 222741645 74HC164
Qll2 22240018 M51943A
Q120 222963 or 1LB1630 or
22240322 1LB1639
Q300 22240403 MN6472
Q301,Q302 222735 NJM072D
Q303,Q304 222902 NJMS5532D-D
Q305,Q306 22240201 NJIM4565D-B
Q901,Q906 222780055MIT MS5F78M05L
Q902 222790053 T9L05
Q903 22278015SMIT §M5F78M15L
Q904 22279015SMIT M5F79MI15L
Photo coupler
Q119 24120031 TOTX178
Transistors
Q102,Q905 2211503 or 2SA950-0 or
2211504 2SA950-Y
Q103 221281 DTC114YS
Q113,Q115 =. 221281 DTC114YS
Q1l4 2211455 2SA1015-GR
Q116,Q117 =. 2213090 DTA114YS
Q307,Q308 2212524 2SK363-GR
Q309-Q312 2211705 or 2SD655-E or
2211706 2SD655-F
IC protectors
QF101,QF102 252112 AICP-N15
Diodes
D101-D104 =. 223163 188133
D105 224450562 MTZ5.6B
D106-D108 223163 188133
D110 223191 SD101
D901-D904 22380029 HER102
D905-D908 22380045 RL203
D909 223163 188133
D910 224452202 MTZ22B
D911 224450512 MTZ5.1B
D912-D915 223163 188133
X'tal
X101 3010173 33.8688MHz
Coil
L101 231023 NCH-1062
Filter
L102 3030001 DSS306-55B 470M
aN
aan
MAIN CIRCUIT PC BOARD
-21-
—22-
