Optimate TM270 - Page 17

1717

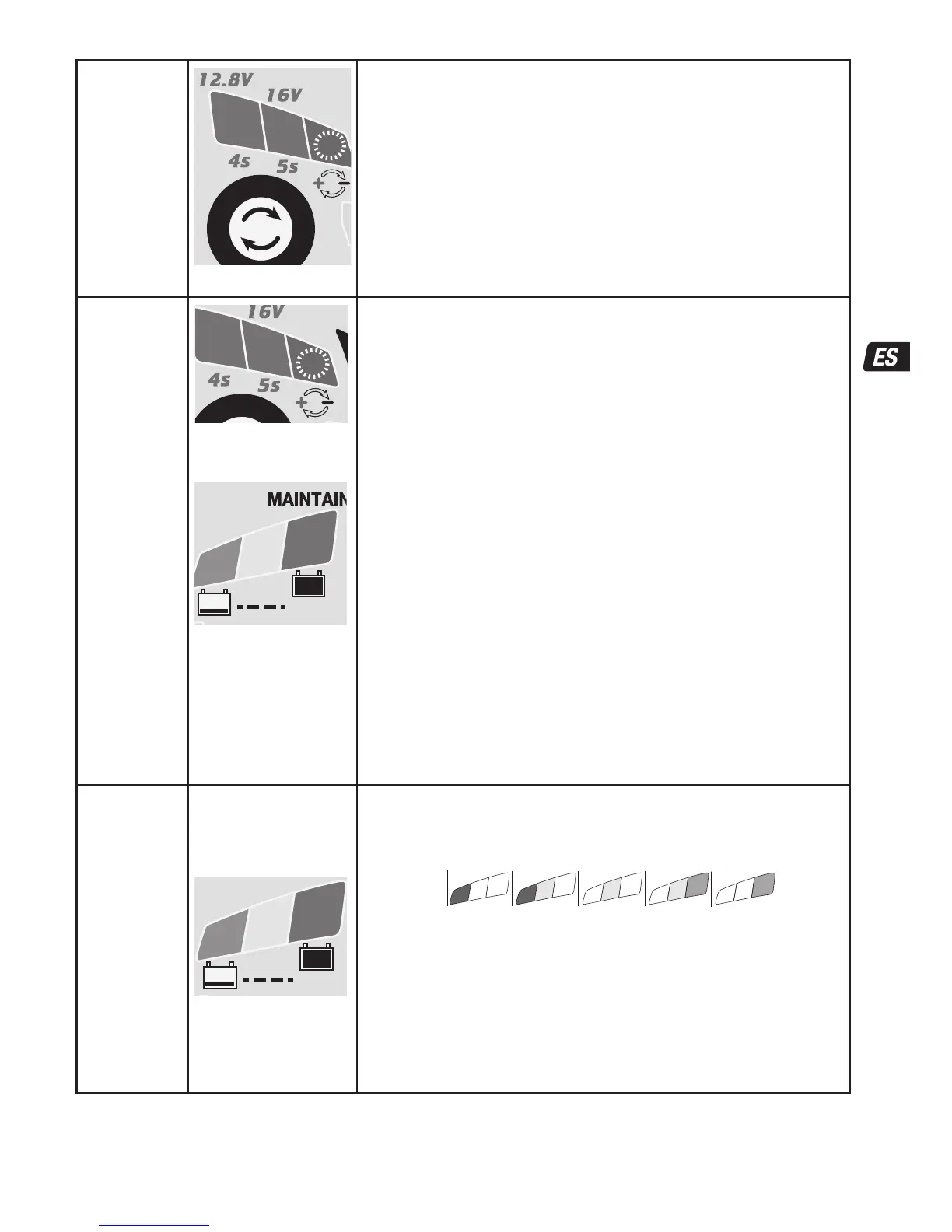

PASO 1
Selección
de la tensión
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7
LED n.º 1a/1b: confirma que el cargador recibe suministro
de CA y la tensión de la batería seleccionada.
Cambio de la tensión seleccionada: desconecte el cargador de la batería. Mantenga
pulsado el sensor Select-TOUCH. Se iluminará el LED correspondiente a la tensión
previamente seleccionada (si estaba activada la opción de 12,8V, se iluminará el LED
de 12,8V).
Transcurridos 3 segundos, cambiará la tensión seleccionada. Entonces, los LED
RECUPERACIÓN (n.º 3), CARGA (n.º 4) y PRUEBA (n.º 6, 7 y 8) parpadearán dos veces
para confirmar que la opción seleccionada se ha guardado en la memoria.
LED n.º 1a => 12,8V
LED n.º 1b => 16V
NOTA: el sistema recordará la opción seleccionada aunque se interrumpa el
suministro de CA.
PASO 2
Protección
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7
El cargador no continuará hasta que el usuario actúe.
LED n.º2 POLARIDAD INVERTIDA: se ilumina cuando las conexiones de la batería
son incorrectas. El cargador está protegido electrónicamente, con lo que no se
producirá ningún daño y la salida permanecerá desactivada hasta que se corrijan las
conexiones.
COMPROBACIÓN DE SEGURIDAD DE LA TENSIÓN:
Los LED de 12,8V (n.º 1a) y 16V (n.º 1b) se alternan, el LED verde de prueba (n.º
6) se enciende.
Se selecciona 12,8V y se conecta una batería con una tensión superior a 14,8V.
La batería conectada puede ser de 16V. Qué debe hacer: desconecte la batería y
seleccione 16V.
Los LED de 16V (n.º 1b) y 12,8V (n.º 1a) se alternan, el LED rojo de prueba (n.º
8) se enciende. Se selecciona 16V (n.º 1b) y se conecta una batería con una
tensión inferior a 14,8V. La batería conectada puede ser de 12,8V, o puede ser una
batería de 16V muy descargada.
Qué debe hacer: revise físicamente la batería. Si la tensión nominal es de 12,8V,
desconecte la batería y seleccione 12,8V.
Si la tensión nominal es de 16V, mantenga pulsado Select-TOUCH. Tras 5segundos,
el programa pasará al PASO3.
REINICIO DEL BMS: para baterías con un sistema de gestión de baterías (BMS) que
las proteja de la descarga profunda. ¡IMPORTANTE! Antes de proceder, compruebe
que la tensión nominal de la batería se corresponde con la tensión de carga
seleccionada.
Desconecte el cargador del suministro eléctrico. Espere hasta que el LED n.º 1a/1b se
apague. Vuelva a conectar el suministro eléctrico. Se producirá un impulso especial
de reinicio del BMS durante un máximo de 5 s. El programa debería continuar con el
PASO 4.
PASO 3
PRUEBA
antes de la
carga
LED DE PRUEBA
N.º6: VERDE
N.º7: AMARILLO
N.º8: ROJO
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
Los LED DE PRUEBA n.º 6, 7 y 8 indican el estado de la batería antes de cargarla.
Consulte la tabla que figura en la página 2 para asociar la indicación de los LED DE
PRUEBA al estado de porcentaje de carga estimado (SOC%).
8
7
6
90 100%603010%
13.3V 13.6V+
13.13V13.00V12.80VV
8
7
7
6
0
10V
Durante la prueba:
El tiempo de carga mínimo del modo OPTIMIZACIÓN se define según el resultado de la
prueba, y varía entre los 10minutos necesarios para una batería con una carga del
80% o más y los 120minutos para una batería con una carga del 40% o inferior.
También se mide la temperatura ambiente para determinar los parámetros de la
tensión de carga.
La carga comienza tras 10 segundos.
