Optimate TM270 - Page 22

22

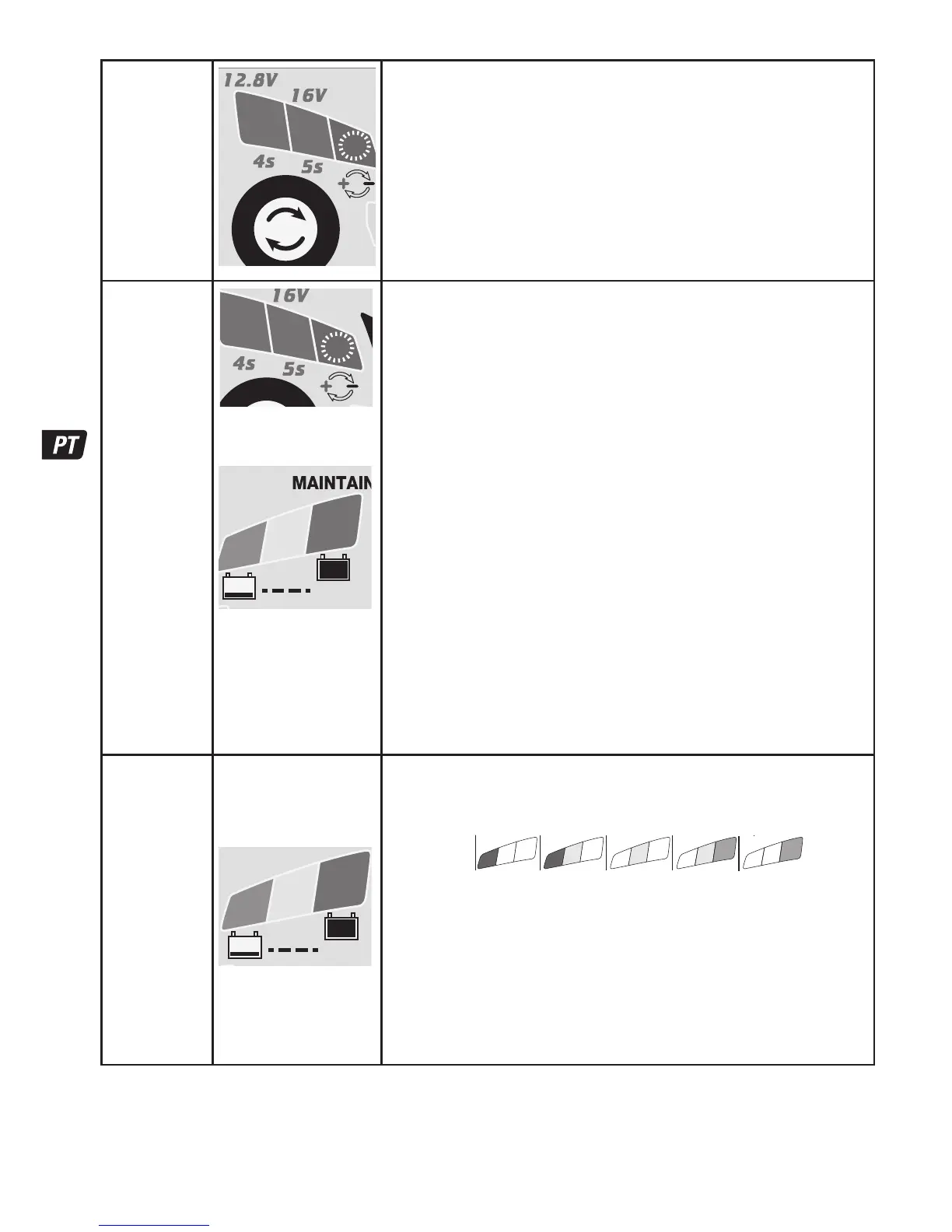

ETAPA 1
Seleção da
tensão
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7
LED #1a / 1b: Confirma o fornecimento de energia CA ao carregador e a tensão
da bateria selecionada.
Alteração da tensão de carregamento: Desligue o carregador da bateria. Toque e
mantenha o dedo sobre o sensor de TOQUE Selecionar. O LED de seleção da tensão
acende-se para confirmar a seleção. (i.e. se ‘12,8V’ estava selecionado, então ‘12,8V’
acende-se).
A seleção da tensão altera-se passados 3 segundos; depois, os LED RECUPERAÇÃO
(#3), CARREGAMENTO (#4) e TESTE (#6,7,8) piscam duas vezes para confirmar que a
seleção foi guardada em memória.
LED #1a => 12,8V
LED #1b => 16V
NOTA: A seleção mantém-se mesmo que a ligação à corrente se perca.
ETAPA 2
Proteção
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7
O carregamento não irá continuar sem a interação do utilizador.
LED #2 POLARIDADE INVERTIDA: Acende-se quando as ligações da bateria estão
incorretas. O carregador é protegido eletronicamente para que não ocorram danos e a
saída permanece desativada até que as ligações sejam corrigidas.
VERIFICAÇÃO DE SEGURANÇA DA TENSÃO:
Os LED 12,8V (#1a) e 16V LEDs (#1b) acendem-se alternadamente e o LED verde
de teste (#6) acende-se.
12,8 V está selecionado mas está ligada uma bateria cuja tensão excede 14,8V:
A bateria ligada poderá ser de 16V.
Ação: Desligue a bateria, selecione 16V.
Os LED 16V (#1b) and 12,8V (#1a) acendem-se alternadamente e o LED vermelho
de teste (#8) acende-se.
Foi selecionado 16V (#1b) mas está ligada uma bateria cuja tensão é inferior a 14,8V:
A bateria ligada poderá ser de 12,8V ou poderá ser uma bateria de 16V extremamente
descarregada.
Ação: Verifique fisicamente a bateria. Caso a tensão nominal seja 12,8V, desligue a
bateria e selecione 12,8V.
Caso a tensão nominal seja 16V, toque e mantenha o dedo sobre o o sensor de
TOQUE-Selecionar. Passados 5 segundos, o programa irá prosseguir para o PASSO 3.
REINICIAÇÃO BMS: para baterias com sistema de gestão de bateria (battery
management system - BMS) que as protege contra o descarregamento profundo.
IMPORTANTE! Antes de prosseguir, confirme se a tensão nominal da bateria
corresponde à tensão de carga selecionada.
Desligue o carregador da alimentação elétrica. Aguarde que o LED #1a/1b se apague.
Volte a ligar à alimentação elétrica. É aplicado um impulso especial de reiniciação do
BMS durante até 5 segundos. O programa deve continuar até ao PASSO 4.
ETAPA 3
TESTE antes
da carga
LED DE TESTE
#6 : VERDE
#7: AMARELO
#8 : VERMELHO
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
Os LED DE TESTE #6 / 7 / 8 indicam a condição da bateria antes do carregamento.
Consulte o quadro na página 2 para obter correspondência entre a indicação do LED
DE TESTE e a estimativa do estado em percentagem de carga (SOC%).
8
7
6
90 100%603010%
13.3V 13.6V+
13.13V13.00V12.80VV
8
7
7
6
0
10V
Durante o teste:
A OTIMIZAÇÃO do tempo de carregamento mínimo é definida conforme o resultado do
teste, e pode variar entre 10 minutos para uma bateria com um estado de carga de
80% ou mais, até 120 minutos
para uma bateria com um estado de carga de 40% ou menos.
A temperatura ambiente é medida para determinar os parâmetros da tensão de carga.
O carregamento inicia-se passados 10 segundos.
