Optimate TM270 - Page 36

36
FASE 1
Selezione
della
tensione
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7

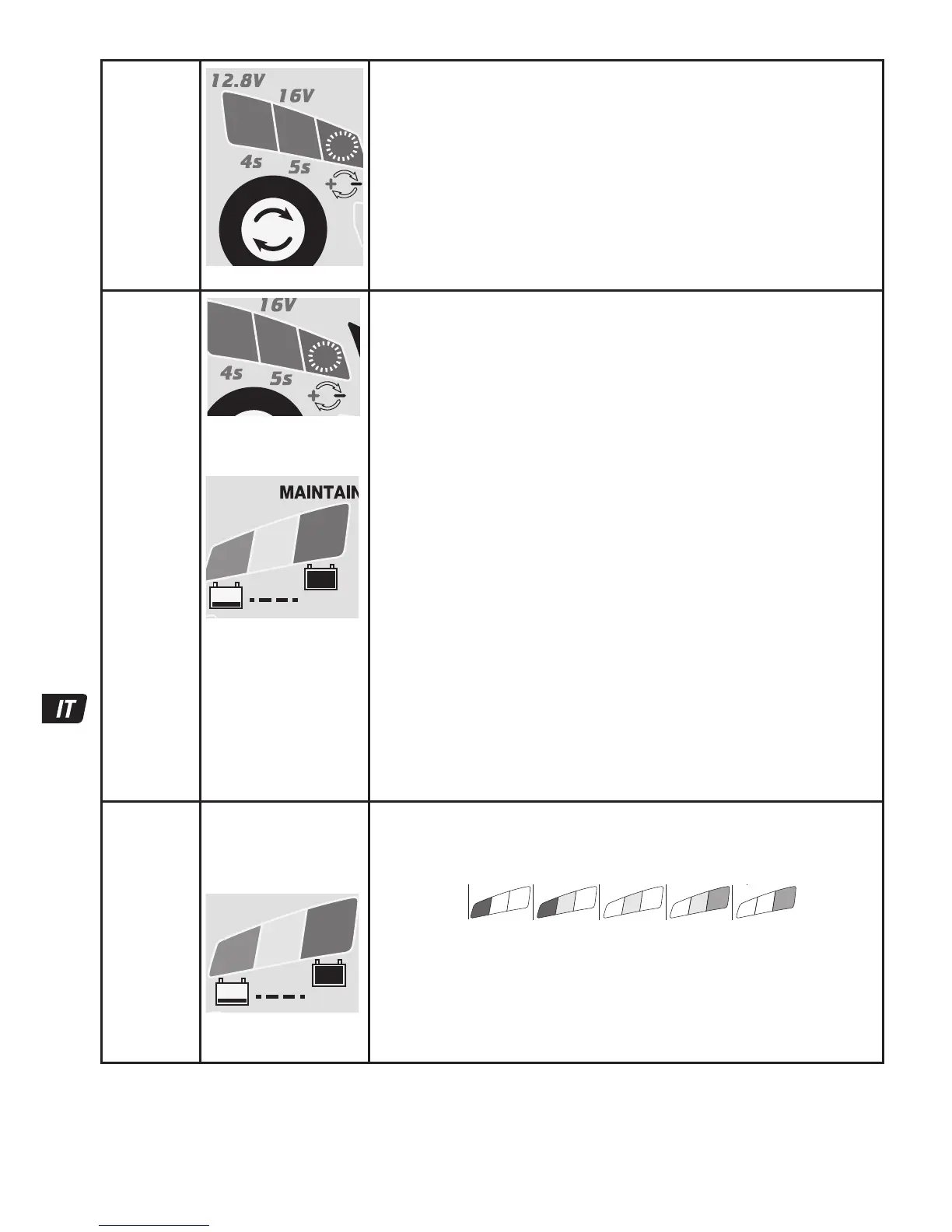

LED 1a/1b: conferma che il caricabatterie è collegato all’alimentazione CA e indica
quale tensione della batteria è selezionata.
Modifica della tensione selezionata: scollegare il caricabatterie dalla batteria. Tenere
premuto il dito sul sensore di selezione TOUCH. Il LED della tensione selezionata si
accende per confermare l'impostazione (ad esempio, se è stato attivato “12,8 V”,
si accenderà “12,8 V”).
Dopo 3 secondi la selezione della tensione si modifica, quindi i LED di RECUPERO (3),
CARICA (4) e TEST (6, 7, 8) lampeggiano due volte per confermare la memorizzazione
della selezione.
LED 1a => 12,8 V
LED 1b => 16 V
NOTA: la selezione rimane attiva anche se l'alimentazione CA viene disconnessa.
FASE 2
Protezione
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
S
e
l
e
c
t
T
O
U
C
H
TEST
°t
9A
7A
5
4
3
1a
1b
2
8
6
7
Il caricabatterie non entra in funzione se non tramite l’intervento dell’utente.
PROTEZIONE CONTRO L’INVERSIONE DI POLARITÀ DEL LED 2: si accende quando i
collegamenti della batteria non sono stati effettuati correttamente. Il caricabatterie è
dotato di protezione elettronica, pertanto non può subire danni. L’uscita resta disabilitata
fino alla correzione dell’errore di collegamento.
CONTROLLO DI SICUREZZA DELLA TENSIONE:
I LED da 12,8 V (1a) e 16 V (1b) si alternano e il LED di test verde (6) si accende.
Il LED da 12,8 V è selezionato ed è collegata una batteria con tensione superiore a
14,8 V:
La batteria collegata potrebbe essere a 16 V.
Azione: scollegare la batteria, selezionare 16 V.
I LED da 16 V (1b) e 12,8 V (1a) si alternano e il LED di test rosso (8) si accende.
Il LED da 16 V (1b) è selezionato ed è collegata una batteria con tensione inferiore
a 14,8 V:
la batteria collegata potrebbe essere a 12,8 V oppure potrebbe essere una batteria a 16 V
completamente scarica.
Azione: Controllare fisicamente la batteria. Se la tensione nominale è 12,8 V, scollegare la
batteria e selezionare 12,8 V.
Se la tensione nominale è 16 V, tenere premuto il dito sul sensore di selezione TOUCH.
Dopo 5 secondi il programma passerà alla FASE 3.
RESET BMS: per batterie con un sistema di gestione della batteria (BMS, Battery
Management System) che protegge dallo scaricamento completo. IMPORTANTE! Prima
di procedere, verificare che la tensione nominale della batteria corrisponda alla tensione
di carica selezionata.
Scollegare il caricabatterie dall’alimentazione di rete. Attendere che i LED 1a/1b si
spengano. Ricollegare all’alimentazione di rete. Uno speciale impulso di reset BMS viene
trasmesso per un massimo di 5 secondi. Il programma dovrebbe proseguire alla FASE 4.
FASE 3
TEST prima
della carica
LED DI TEST
6: VERDE
7: GIALLO
8: ROSSO
24V
2.5A
5A
12V
24V
12V
S
e
l
e
c
t
°t
TEST
2
1a
8
7
6
5
4
3
1b
I LED DI TEST 6/7/8 indicano lo stato della batteria prima della carica. Consultare la
tabella a pag. 2 per abbinare l’indicazione del LED DI TEST a uno stato di percentuale di
carica (SOC%) stimato
8
7
6
90 100%603010%
13.3V 13.6V+
13.13V13.00V12.80VV
8
7
7
6
0
10V
Durante il test:
OTTIMIZZARE il tempo di carica minimo regolato in conformità al test, che può variare da
10 minuti per una batteria all'80% a un tempo di carica superiore a 120 minuti per una
batteria con uno stato di carica pari o inferiore al 40%.
Viene rilevata la temperatura ambiente per determinare i parametri di tensione di carica.
Il programma inizia dopo 10 secondi.
