26
Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det.
5. Om batteriet är nytt: Läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ
instruktionerna för påfyllning av syra (om tillämpligt).
ANVÄNDA OPTIMATE DC-DC: ÖVERGÅ TILL LADDNING
ANSLUTA LADDAREN TILL LIKSTRÖMSFÖRSÖRJNING (likströmsadaptern måste ha en
märkkapacitet motsvarande minst 15 V 3 A eller ett fulladdat 12 V-batteri):
När du har anslutit OptiMate
DC-DC 12 V 2 A till ett FÖRSÖRJNINGSBATTERI eller till en likströmsförsörjning om minst 12 V (intervall: 12–16 V) kommer lysdiod nr 3 och 4
att blinka till snabbt två gånger och sedan fortsätta att blinka långsamt i en minut för att indikera att den är redo för att anslutas till ett
batteri som behöver laddas och underhållas. Om du inte ansluter något batteri stängs laddaren av helt. Laddaren aktiveras om den ansluts
till ett mottagarbatteri på 10 V eller mer ELLER för att återställa laddaren: 1) Koppla ifrån försörjningsbatteriet, 2) anslut till batteriet som ska
laddas, 3) återanslut till FÖRSÖRJNINGSBATTERIET eller likströmsförsörjningen.
FÖRSÖRJNINGSBATTERI: Kapaciteten i försörjningsbatteriet (i Ah) bör vara 1,5 gånger högre än batteriet som ska laddas. D.v.s. för
att ladda upp ett tomt batteri på 10 Ah så behövs ett försörjningsbatteri på 15 Ah. FÖRSÖRJNINGSBATTERIET på 12 V ska helst vara
klassificerat för djupcykelanvändning.
STRÖMFÖRBRUKNING FRÅN FÖRSÖRJNINGSBATTERI VID UNDERHÅLLSLADDNING AV ETT
FORDONSBATTERI:
Energiförbrukningen beror på fordonets/de elektroniska kretsarnas strömbehov från batteriet som
underhållsladdas. En enkel jämförelse: För varje 10 mA av kollektorström från fordonet/de elektroniska kretsarna, räkna med en tömning på
0,30 Ah per dag (24 timmar) från försörjningsbatteriet. D.v.s. försörjningsbatteriets minsta kapacitet under en 90-dagarsperiod om
kollektorströmmen från fordonsbatteriet är 10 mA: 0,3 Ah x 90 = 27 Ah.
Laddningstid: Den tid som krävs för OptiMate
™
DC-DC 12V 2A för att slutföra en laddning av ett urladdat med ett inte väldigt urladdat
batteri som i övrigt är oskadat är i grova drag lika med batteriets Ah-klass vilket innebär att ett batteri på 10Ah inte bör kräva mer än
10timmar för att komma fram till steg 4. Helt urladdade batterier kan kräva avsevärt längre tid.

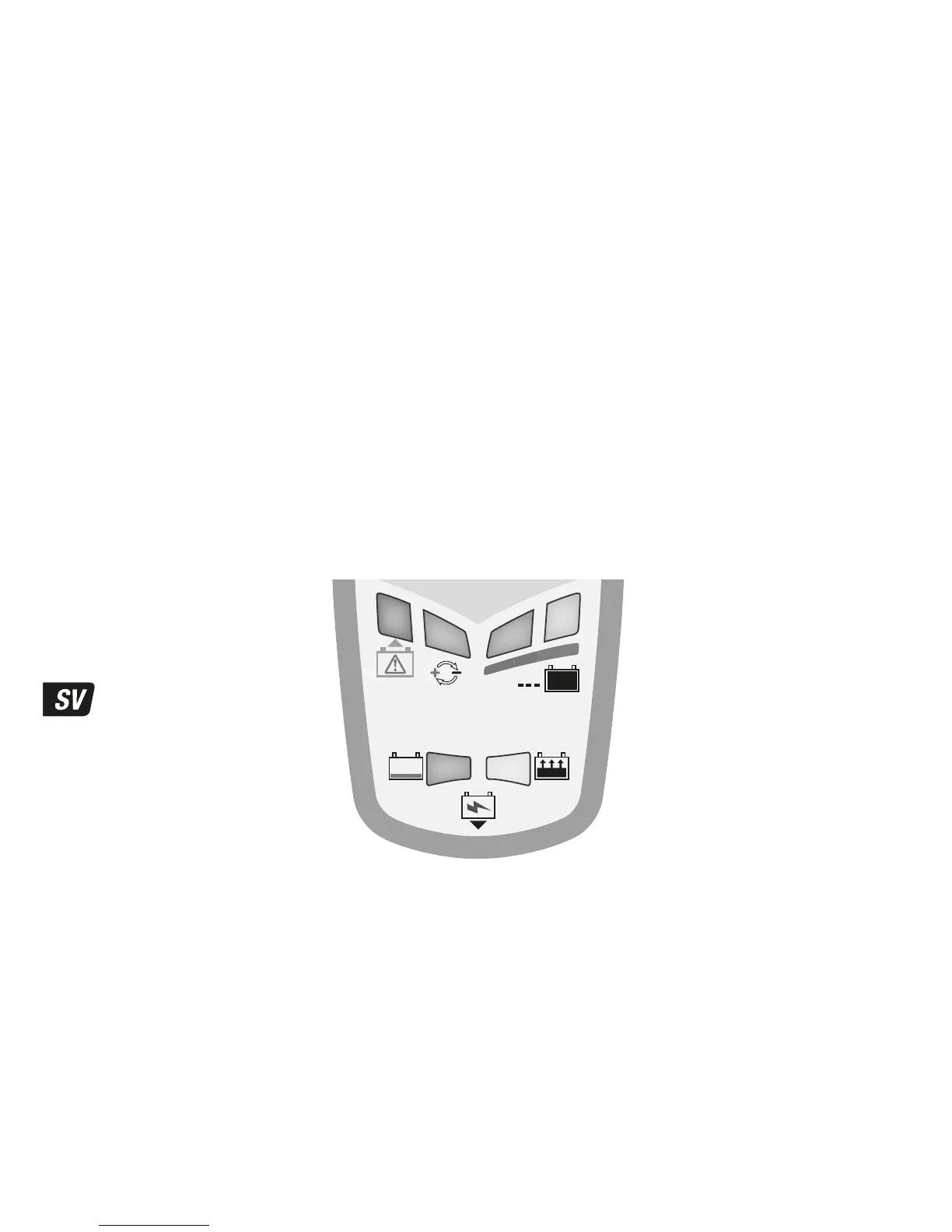

Med hänvisning till LED indikeringarna nedan och relaterade klausuler. Dessa kommer i den ordning som programmet anger.
12V
CHARGE SAVE
MAINTAIN
TEST - - -
BATTERY SAVING
CHARGER-MAINTAINER
LEAD-ACID & LIFEPO
4
12V
LIFEPO4LEAD-ACID
12.8V12.8V
LFP
12V
DC DC
DC DCDC DC
Model: TM500 v2
OUTPUT/SORTIE/SALIDA/LEISTUNG/
USCITA/UITGANG/UTSPÄNNING/
SAIDA:
12V 2A
DC IN / Courant d'entrée directe /
Gelijkstroom-ingang / entrada de
corriente directa / ingresso diretto di
corrente /entrada decorrente direta /
Likström ingång / Gleichstrom-Eingang
12-16V 2.7A max
DC IN
1
2
3
4
5
6
1. Lysdiod nr 1: Lyser för att varna att FÖRSÖRJNINGSBATTERIETS spänning är under 12 V (låg laddningsnivå). Ladda och
återanslut för ytterligare underhållsladdning. Om FÖRSÖRJNINGSBATTERIETS spänning är under 11V stängs OptiMate DC-DC 12V
2A av för att undvika djupurladdning av FÖRSÖRJNINGSBATTERIET.
2. LYSDIOD nr 2 - Indikerar omvänd polaritet - fel utgångar anslutna. Byt plats för att aktivera utmatningen.
3. LYSDIOD nr 3 SAVE lyser om batteriets laddningsnivå är mycket låg (djupurladdat eller sulfaterat),
3.1 LÅG SPÄNNING – ÅTERSTÄLLNING - (från 2 V) till 8,8 V (LED #3 lyser stadigt ) : Strömmen är begränsad till 200 mA så att
batteriet utan problem kan återställas till en säker spänningsnivå på 8,8 V. Batterier på laddning upp till 0,2 A kommer att fortsätta
till PULS-återställning.
3.2 PULS-återställning - sista 15 minuterna - LED #3 lyser: Ström upp till 2 A levereras i puls för att förbereda batteriet för att kunna
ta normal laddning. Det här läget är speciellt effektivt för återställning av fabriksaktiverade/hög prestanda‑batterier av bly eller
cykliska cell AGM‑batterier.
4. LYSDIOD nr 4 Laddning och laddningsbekräftelse
4.1 LADDNING: Steget BULKLADDNING levererar en konstant ström på ungefär 2A maximum till batteriet, upp till en spänning på 14,2
- 14,5 V.
4.2 Optimera/pulsabsorption: Aktiveras när spänningen når 14,3V första gången i LADDNINGSLÄGET. Strömmen levereras i pulser
som varierar mellan 0,2 och 2 A och upp till en spänning på 14,2–14,4V, så att batteriet ska bli fulladdat så snabbt som möjligt.
