Optimus M130 - Especificaciones Técnicas del Control Remoto M134 P

M130 Versión 1.0 Página 17 de 22
M130
Matriz de audio 8x8

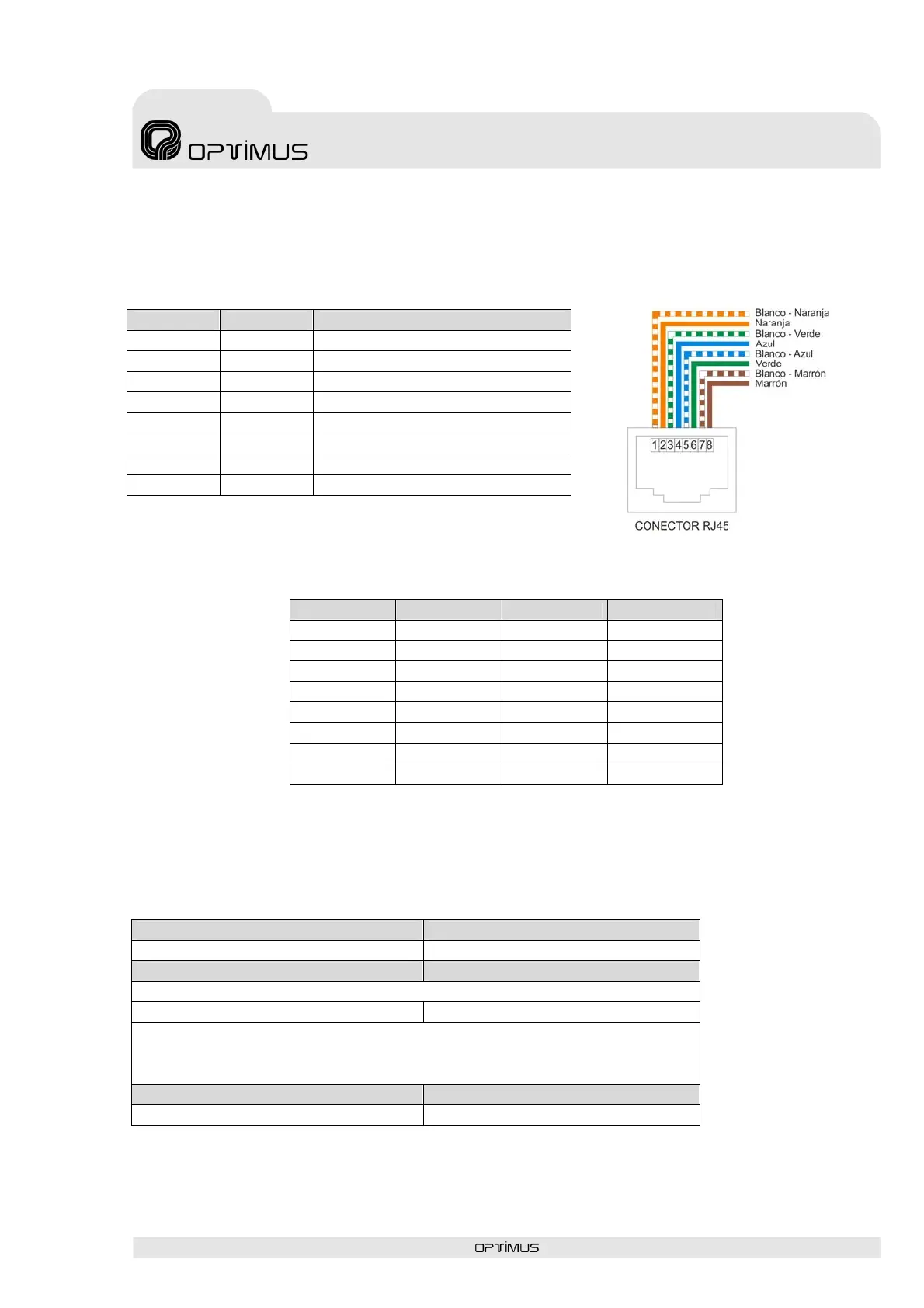

8. Conector de comunicación con la matriz M130.
La correspondencia de pines del conector para los mandos remotos M134P y M134T (RJ45
CAT5 UTP) es la siguiente:
Nº PIN Nombre Descripción
1 Tx+ Transmisión datos + del RS-422
2 Tx- Transmisión datos - del RS-422
3 Rx- Recepción datos - del RS-422
4 Salida CC Alimentación de +24 Vcc
5 GND Masa digital
6 Rx+ Recepción datos + del RS-422
7 Audio + Audio balanceado hot
8 Audio - Audio balanceado cold
9. Dip-switch de configuración de la dirección de los controles remotos.
DIP switch 1 DIP switch 2 DIP switch 3 Zonas
OFF OFF OFF Zona 1
ON OFF OFF Zona 2
OFF ON OFF Zona 3
ON ON OFF Zona 4
OFF OFF ON Zona 5
ON OFF ON Zona 6
OFF ON ON Zona 7
ON ON ON Zona 8
7. ESPECIFICACIONES TÉCNICAS DEL CONTROL REMOTO M134P.
Especificaciones Eléctricas:
Entrada de micrófono
Balanceada -50 dB
Entrada de línea
No balanceada -20 dB
Salida de audio
Balanceada 0 dB
Interfaz RS-422
Velocidad de comunicación 19.200 bps
Full Duplex, métodos Multi-Drop, 8 bits de datos, 1 bit de parada, 1 bit de inicio,
sin paridad. Distancia máxima de comunicación: 1.000 m, utilizando un cable
CAT5 UTP.
Relación señal ruido
> 90 dB
THD
< 0,01 % a 100 Hz ~ 10 kHz
0 dB = 1 Vrms
